Pres Freni Takımları

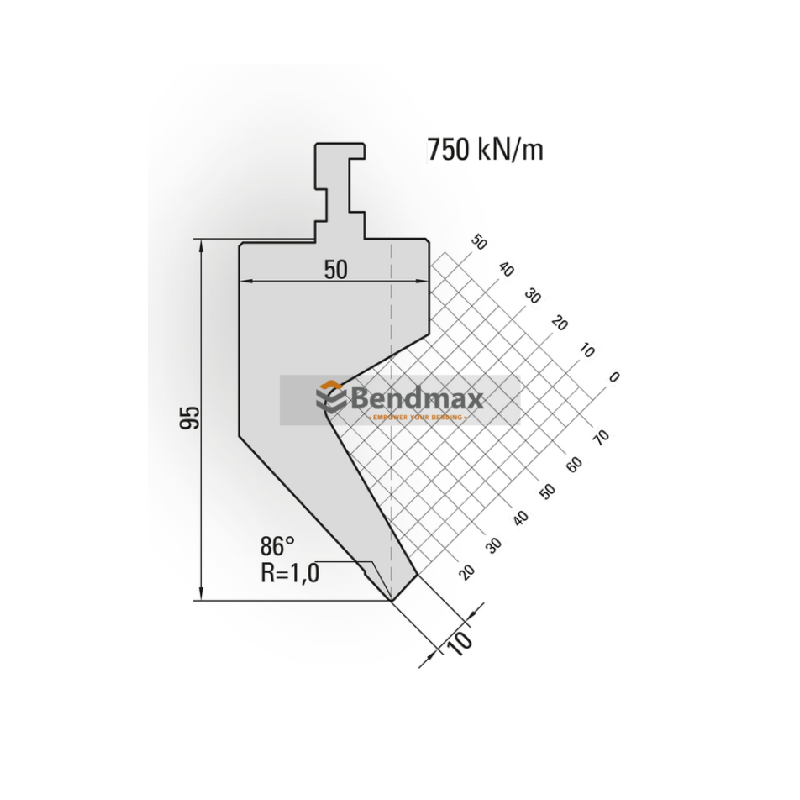

O Wila-System Tip II 86°/R1.0/H95 No.14.040 Kazboynu Pres Freni Zımbası özellikleri 86° çalışma açısı, R1.0 uç yarıçapı, Ve kompakt H95 yükseklikBoyun şeklindeki yapısı, kutu ve dönüş flanşı bükme işlemleri için etkili bir boşluk sağlarken, azaltılmış yükseklik tasarımı, sınırlı gün ışığı veya çoklu alet konfigürasyonlarına sahip kurulumlarda esnekliği artırır.

O Wila-System Dar Açılı Pres Freni Zımbası 28°/R3.0/H163 No.19.231 özellikleri 28° ultra dar açı, R3.0 uç yarıçapı, Ve standart H163 yüksekliği. Onun ince dar gövde profili Derin kanal ve dar aralıklı bükme işlemleri için tasarlanan bu cihaz, dar U şeklindeki parçaların ve küçük açılı bükme yeteneği gerektiren karmaşık profillerin hassas bir şekilde şekillendirilmesini ve parazitsiz çalışmayı mümkün kılar.

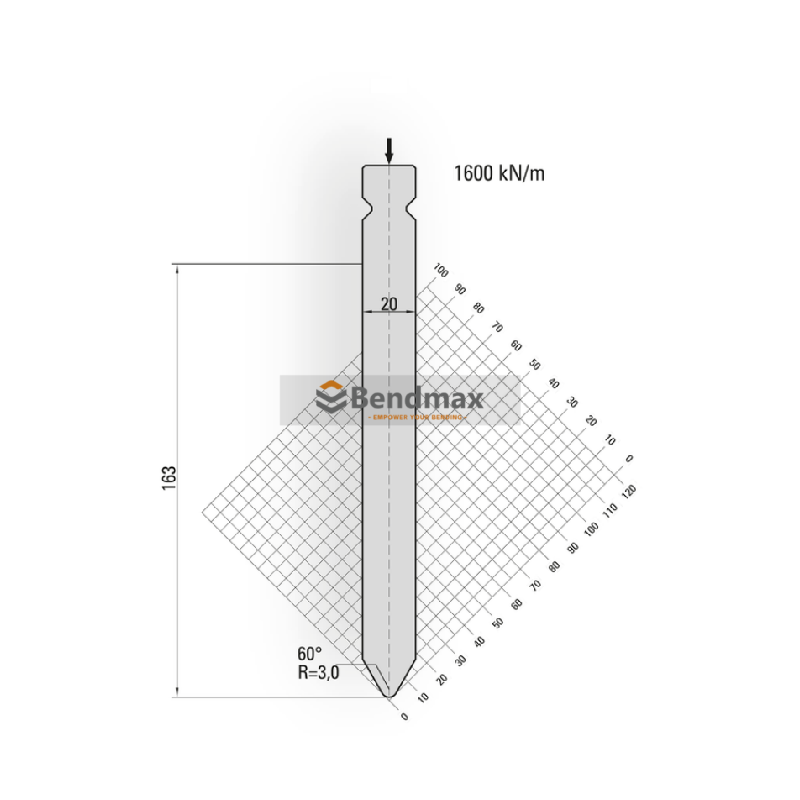

O Wila-System Ağır Hizmet Tipi Pres Freni 60°/R3.0/H163 No.19.024 özellikleri 60° dar açı, R3.0 uç yarıçapı, Ve standart H163 yüksekliğiAğır hizmet tipi bükme işlemleri için tasarlanmıştır. Güçlendirilmiş profil tasarımı, yüksek mukavemet ve rijitlik sağlayarak onu uygun hale getirir. dar açı oluşturma ve kalın plaka bükme Yüksek tonaj ve istikrarlı performans gerektiriyor.

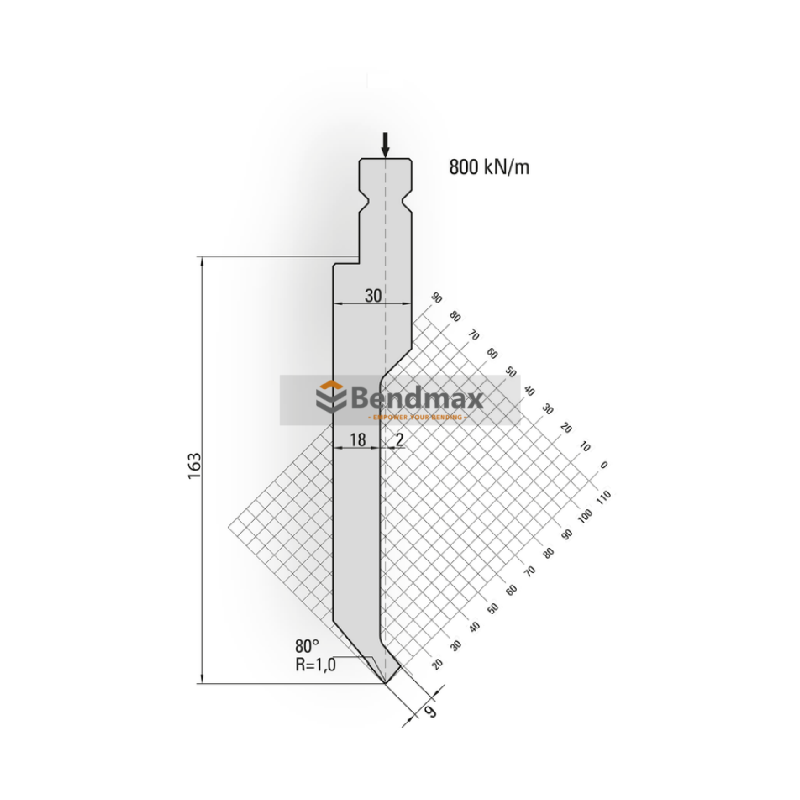

O Wila-System Kanat Delme Aleti 80°/R1.0/H163 No.19.022 özellikleri dar kanat tarzı profil, 80° çalışma açısı, R1.0 uç yarıçapı, Ve standart H163 yüksekliğiİnce geometrisi, dar bükme alanlarında derin boşluk sağlamak üzere tasarlanmıştır; bu da onu, dar kanalların, pencere çerçevelerinin ve girişimsiz bükme gerektiren profil bileşenlerinin hassas şekillendirilmesi için ideal hale getirir.

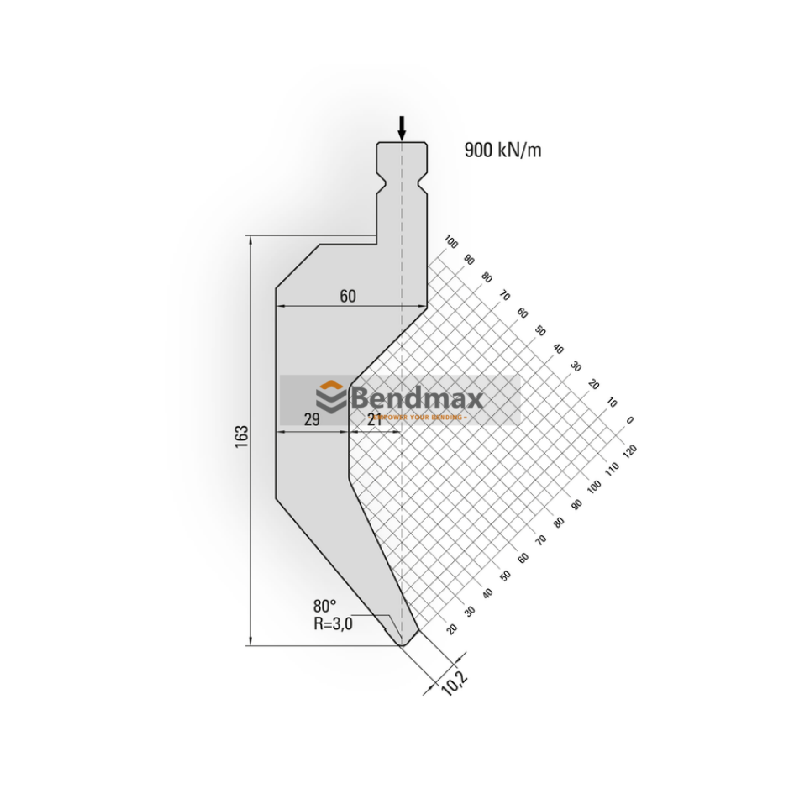

O Wila Tip I Sistem 80°/R3.0/H163 NO. 19.225 Kazboynu Pres Freni Zımbası özellikleri 80° çalışma açısı, R3.0 uç yarıçapı, Ve H163 yüksekliğiGelişmiş boşluk payı ile hassas bükme için tasarlanmıştır. Kaz boynu profili, derin dönüş flanşlarına ve karmaşık kutu bükümlerine müdahale olmadan olanak tanıyarak, orta kalınlıktaki sac metal uygulamalarında istikrarlı şekillendirme performansı sağlar.

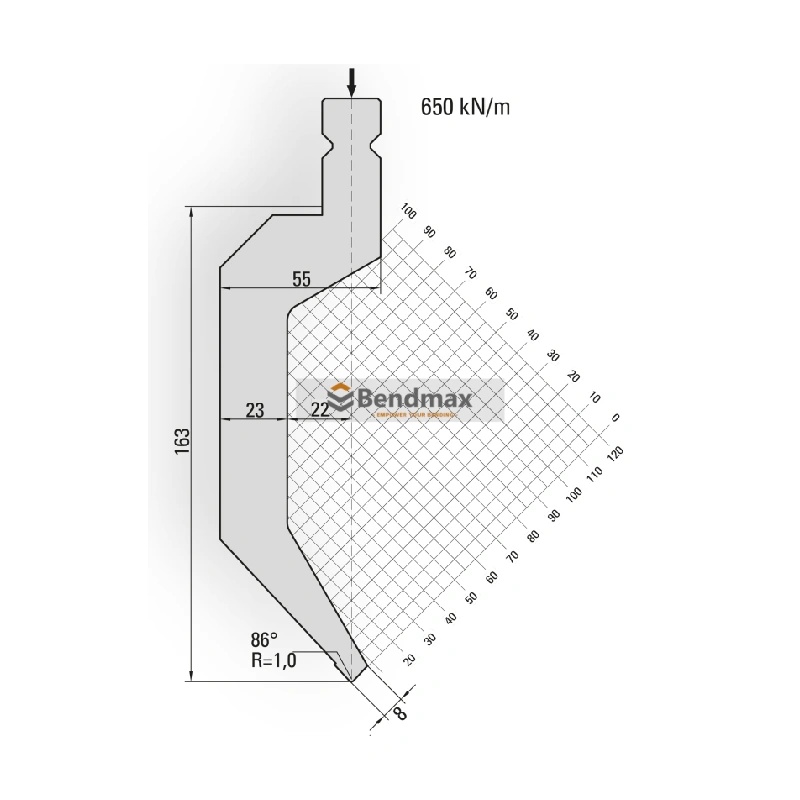

O Wila-System 86°/R1.0/H163 NO. 19.023 Bu, parça boşluğunun (çarpışma önleme) gerekli olduğu hassas 90° bükme işlemleri için tasarlanmış yüksek performanslı bir pres fren zımbasıdır. 86° çalışma açısı, gerçek 90° bitmiş bükümler elde etmek için doğru geri yaylanma telafisine olanak tanırken, R1.0 uç yarıçapı, standart malzemelerde çatlama riskini azaltarak temiz şekillendirmeyi destekler. Optimize edilmiş profili, ek boşluk sağlayarak, yapısal engelleri olan kutu şeklinde veya flanşlı bileşenlerin bükülmesi için idealdir. Bu takım, belirli kalınlıktaki saclar için en uygundur. 0,8 mm ila 3,0 mm Kalıp seçimine ve bükme gereksinimlerine bağlı olarak yumuşak çelikten üretilir. Yüksek kaliteli sertleştirilmiş takım çeliğinden üretilen bu ürün, mükemmel dayanıklılık, tekrarlanabilirlik ve Wila tipi sıkıştırma sistemleriyle uyumluluk sağlar.

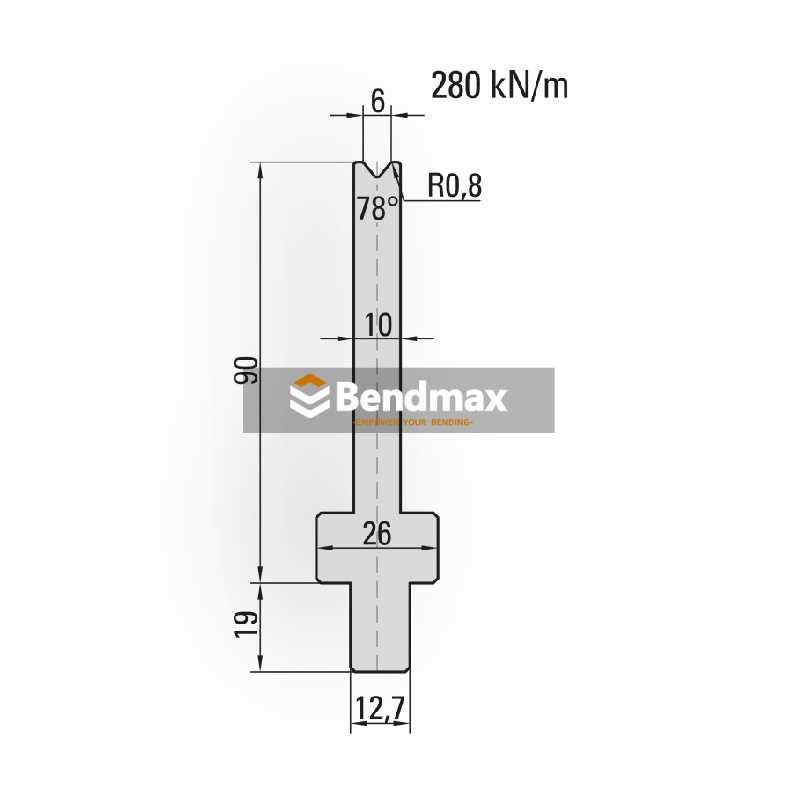

Bu Bystronic tarzı tek V kalıpSertleştirilmiş 42CrMo takım çeliğinden üretilen bu kalıp, elektronik gövdeler, sensör braketleri ve kompakt paslanmaz çelik aksamlar gibi ince malzemelerde temiz ve keskin bükümler gerektiren uygulamalarda üstün performans gösterir. Doğru kalıp seçimi için, V açıklığı sac kalınlığı ve hedef yarıçapıyla eşleşmelidir; bu, istikrarlı şekillendirmeyi sağlar ve pres freninin aşırı yüklenmesini önler. Operatörler aşırı tonajdan kaçınmalı ve tutarlı bükme doğruluğunu korumak ve kalıp ömrünü uzatmak için her zaman takım hizalamasını doğrulamalıdır.

O Bystronic uyumlu tek V kalıp aleti Sadece tek bir V çentik içerir ve yüksek hassasiyet gereksinimleri olan küçük ve orta ölçekli CNC pres fren makineleri için uygundur. Basit bir yapıya, kolay kuruluma sahiptir ve sadece tek bir çentik içermesi nedeniyle nispeten hızlı bir şekilde değiştirilebilir.Kalıplar Trumpf-WILA sistemi ile değiştirilebilir ve Trumpf-WILA tang konfigürasyonuna %100 eşittir.Bystronic EURO tipleri için, ek bir sap modifikasyonu yapılmış standart Promecam aletleri kullanılır.Promecam standart kalıpları, özel adaptör ile kullanılabilir.Sık kullanılan açılar 30°, 60°, 86° vb. olup, 90° ve üzeri açıları da işleyebilir.

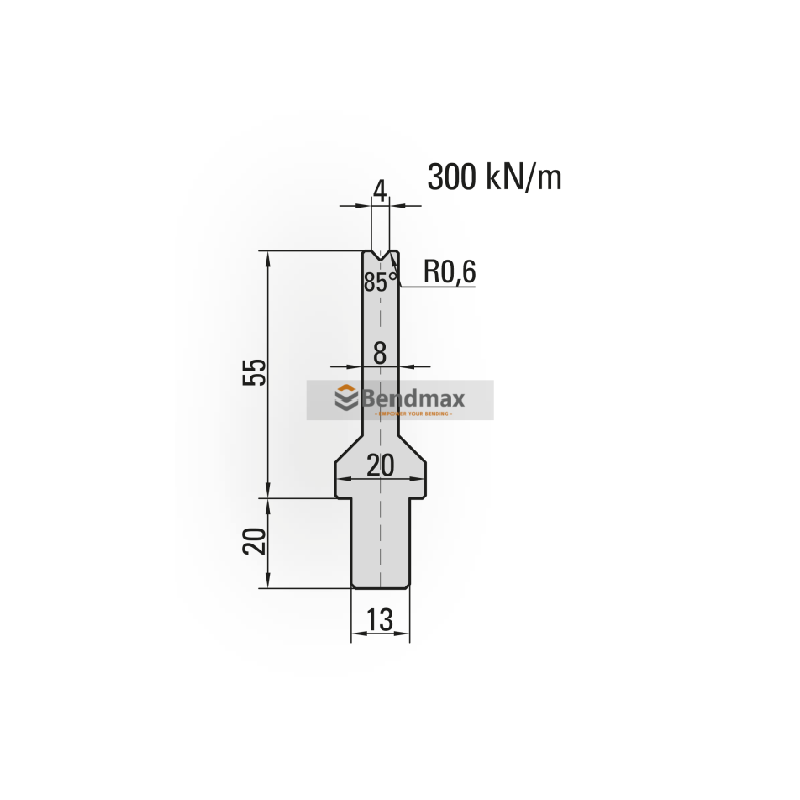

Görünür bileşenlerin üst düzey imalatı için tasarlanmıştır.V4 Hassas KalıpHassas malzemelerde kusursuz, iz bırakmayan bükümler elde etmek için en ideal çözümdür. Üretiminde yaygın olarak kullanılmaktadır. tıbbi cihaz kasaları, paslanmaz çelik mutfak aletleri ve mimari süslemeler Yüzey estetiğinin kritik önem taşıdığı durumlarda, bu alet, ince sac levhalarda sürtünme izlerini en aza indirerek ve mükemmel açısal tutarlılık sağlayarak, ikincil parlatma ihtiyacını önemli ölçüde azaltır ve hassas sac metal atölyeleri için üretimi kolaylaştırır.

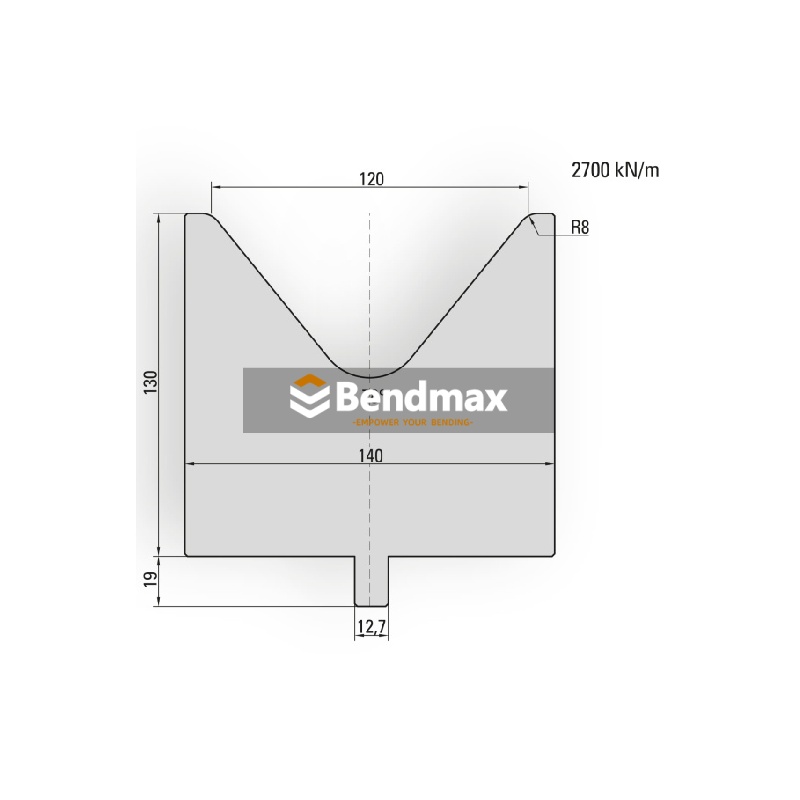

LVD-sistem akut tek V kalıbıSertleştirilmiş 42CrMo alaşımlı çelikten üretilen bu kalıp, elektronik, ev aletleri bileşenleri ve hassas mekanik montajlarda kullanılan hassas sac metal parçalarda keskin açılar ve dar yarıçaplar oluşturmak için idealdir. Bu tip kalıbı seçerken, aleti aşırı zorlamadan temiz bir şekillendirme sağlamak için V açıklığını sac kalınlığı ve bükme yarıçapıyla eşleştirin. Güvenli kullanım için, kalıbı doğru şekilde hizalayın, yük kapasitesini aşmaktan kaçının ve tutarlı bükme kalitesini korumak için çalışma yüzeylerini düzenli olarak inceleyin. 120 ile 30000 kN arasındaki pres frenleri için eksiksiz bir standart pres freni takım yelpazesi mevcuttur. Tekli, çoklu ve ayarlanabilir V kalıplar, dikey sökülebilir tip takımlar ve özel uygulamalar için özel takımlar bulunmaktadır.Bendmax, maksimum dayanıklılık ve uzun ömür için en iyi malzemelerden üretilmiş, yüksek kaliteli, hassas taşlanmış takımlar üretmektedir.

120 ile 30000 kN arasındaki pres frenleri için eksiksiz bir standart pres freni takım yelpazesi mevcuttur. Tekli, çoklu ve ayarlanabilir V kalıplar, dikey sökülebilir tip takımlar ve özel uygulamalar için özel takımlar bulunmaktadır. Bendmax, maksimum dayanıklılık ve uzun ömür için en iyi malzemelerden üretilmiş, yüksek kaliteli, hassas taşlanmış takımlar üretmektedir. O LVD tipi tek V fren kalıbı Sertleştirilmiş 42CrMo takım çeliğinden üretilen bu V kalıp, elektrik muhafazalarında, donanım bileşenlerinde ve hafif imalatta kullanılan hassas sac metal parçalarda keskin açılar oluşturmak için tasarlanmıştır. Bu tip V kalıbı seçerken, kalıbı aşırı zorlamadan doğru sonuçlar elde etmek için V açıklığının malzeme kalınlığına ve istenen iç yarıçapa karşılık geldiğinden emin olun. En iyi performans için, operatörler kalıp yüzeylerini temiz tutmalı, doğru kalıp hizalamasını sağlamalı ve erken aşınmayı veya açı tutarsızlığını önlemek için pres freni yük sınırlarını aşmaktan kaçınmalıdır.

Kusursuzluğa ulaşın, Optimize edilmiş R1.6 yarıçaplı pres freni aletiLVD takımlama sistemi için özel olarak üretilmiş, birinci sınıf 86° V-şekilli kalıp. V16 açıklığı ve 1,6 mm yarıçapı ile bu takım, hafif ve orta kalınlıktaki malzemelerin şekillendirilmesi için optimize edilmiştir ve her döngüde net, belirgin bükümler sağlar. Hassas taşlanmış profili, tutarlı ve yüksek toleranslı sonuçlar sağlayarak, doğruluğun kritik olduğu karmaşık bileşenler için vazgeçilmez kılar. LVD sistemleri için hassas pres freni takımlarının temel bir parçası olan bu kalıp, sağlam, güvenilir çalışma ve modern sac işleme makinelerinizle sorunsuz entegrasyonu garanti eder.
