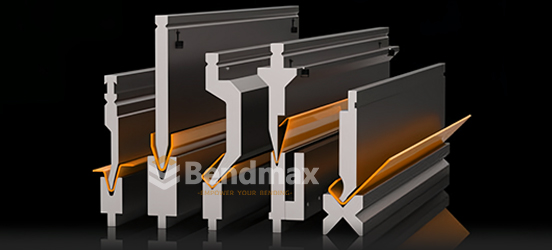

Wila, Trumpf, Amada, Bystronic gibi küresel pres freni takımlama sistemlerine dair kapsamlı bir genel bakış; doğru arayüzü seçmenize, uyumluluğu artırmanıza ve bükme performansını optimize etmenize yardımcı olur.

Sac metal bükme işleminde, takım standartları ve arayüzler üretimi doğrudan belirler. uyumluluk, doğruluk ve verimlilikHem üreticiler hem de son kullanıcılar için, en yaygın kullanılan pres freni takım standartlarını anlamak, doğru zımba ve kalıpları seçmeye, uyumsuzlukları önlemeye ve genel verimliliği artırmaya yardımcı olur.

Bugünkü yazımızda, sektörde en yaygın kullanılan beş standart ve bunların arayüz özelliklerinin analizini sunuyoruz:

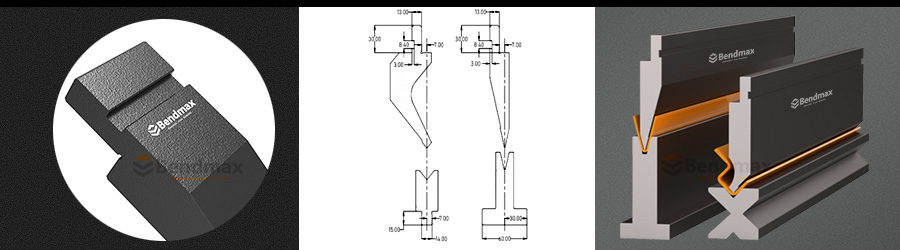

1. Amada Standard

• Arayüz Tipi: Kırlangıç ​​kuyruğu yuvası / Dikdörtgen omuz
• Zımba ArayüzüGenellikle 85 mm veya 90 mm yüksekliklerde, 13 mm genişliğinde kırlangıç ​​kuyruğu yuvasında, kama veya cıvata ile sabitlenir.
• Kalıp Arayüzü: T-şekilli veya kırlangıç ​​kuyruğu yuvası, genişlik 12–13 mm.
• Özellikler:
  • Hafif, takması ve çıkarması kolay.
  • Genellikle küçük ve orta boy pres frenlerinde kullanılır.
  • Standartlaştırılmış yükseklikler ve arayüzler sayesinde yüksek değiştirilebilirlik.
• Temsilci Makineler: Amada, Japon, Tayvan ve çoğu küçük ve orta boy Çin pres freni.

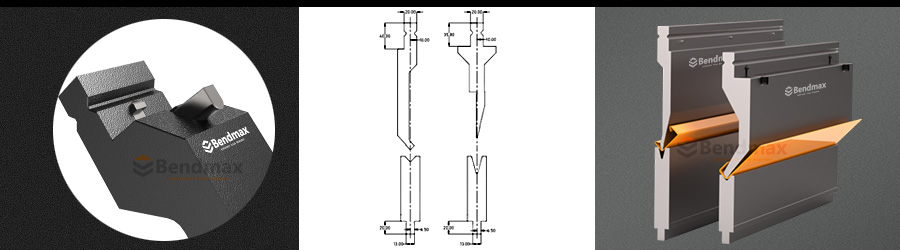

2. Trumpf / Wila Standard

• Arayüz Tipi: Hassas düz yüzey + kendinden kilitlemeli kama / hızlı sıkıştırma sistemi
• Zımba ArayüzüStandart yükseklik 231 mm, 20 mm kırlangıç ​​kuyruğu yuvası ve konumlandırma oluğu, kendiliğinden konumlandırma özelliği.
• Kalıp ArayüzüDüz taban, genellikle 60 mm veya 90 mm genişliğinde olup, hızlı kelepçelerle sabitlenir.
• Özellikler:
  • Yüksek hassasiyetli arayüz, hidrolik veya pnömatik hızlı sıkıştırmayı destekler.
  • Kendiliğinden konumlanan oluklar tekrarlanabilirliği sağlar.
  • Modüler yapı, hızlı takım değişiklikleri için idealdir.
• Temsilci Makineler: Trumpf, Bystronic (kısmen), LVD, Durma ve diğer üst düzey Avrupa pres frenleri.

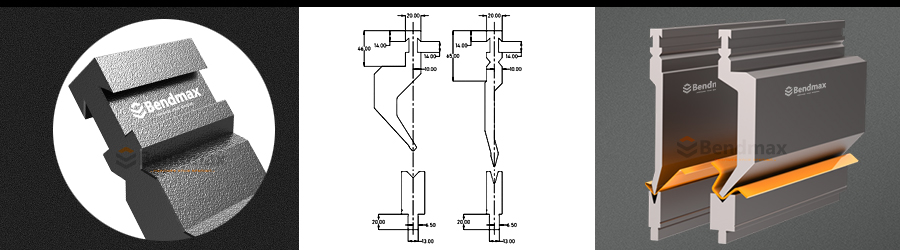

3. Bystronic Standard

• Arayüz Tipi: Wila'ya benzer ancak kendine özgü yuva geometrisine sahip.
• Zımba ArayüzüYüksekliği 231 mm olan bu ürün, Wila'ya benzer ancak sıkıştırma tasarımı biraz farklıdır.
• Kalıp Arayüzü90 mm genişliğindeki yuvalar, çoğunlukla Wila ile uyumludur, ancak bazı özel takımlar yalnızca Bystronic makinelerine özeldir.
• Özellikler:
  • Bystronic makineleri için özel tasarım.
  • Büyük ölçüde Wila ile değiştirilebilir, ancak %100 evrensel değildir.
• Temsilci MakinelerBystronic pres frenleri.

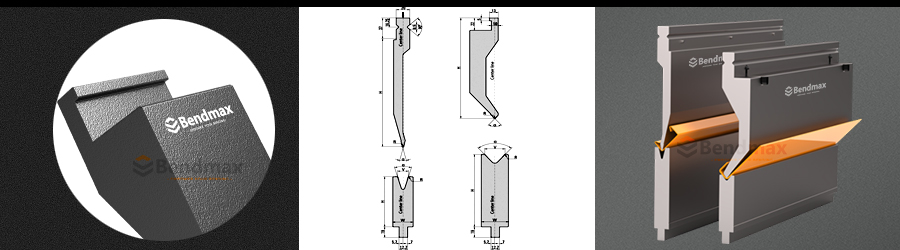

4. LVD Standard

• Arayüz Tipi: Kırlangıç ​​kuyruğu yuvası + konumlandırma pimleri
• Zımba Arayüzü: Genel yükseklik 231 mm, Wila'ya benzer ancak farklı kırlangıç ​​kuyruğu genişliği ve pim konumlarına sahip.
• Kalıp Arayüzü: 60–90 mm genişliğinde, yanal hareketi önlemek için pim delikleri bulunan.
• Özellikler:
  • Kısmi Wila uyumluluğuna sahip tescilli sistem.
  • Kalıp stabilitesine daha fazla odaklanılıyor.
• Temsilci MakinelerLVD pres frenleri.

Ancak, standartlardaki bu farklılıklar genellikle zorluklar yaratır: bir fabrika birden fazla markaya ait makinelere sahip olduğunda, genellikle birkaç takım alet satın almak zorunda kalır, bu da yatırım ve yönetim maliyetlerini artırır.

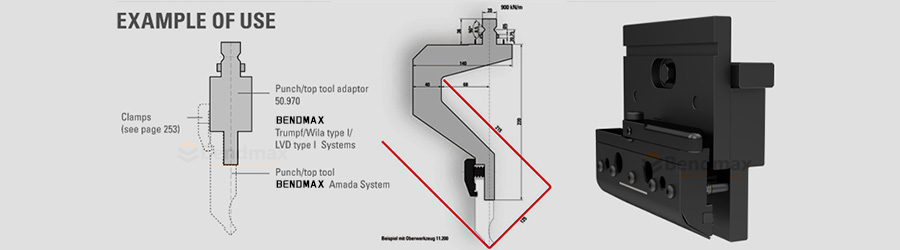

O Bendmax Pres Freni Takım AdaptörleriBu sorunu çözmek için tasarlanmışlardır. Yüksek hassasiyetli arayüz dönüştürme ile şunları sağlarlar: Wila pres frenlerinde Amada takımları kullanılacak.Ya da farklı sistemler arasında değiştirilebilirliği mümkün kılar. Bu, yalnızca esnekliği artırmakla kalmaz, aynı zamanda gereksiz satın alımları azaltarak maliyet tasarrufu sağlar.

• Güçlü uyumluluk: Amada, Trumpf, Wila ve diğer büyük sistemler arasındaki değişimi destekler.
• Yüksek hassasiyet±0,01 mm hassasiyetindeki işleme doğruluğu, bükme doğruluğunu garanti eder.
• Maliyet tasarrufuBirden fazla takım satın alma ihtiyacını ortadan kaldırır.
• Yüksek esneklikBirden fazla marka pres bükme makinesi kullanan atölyeler için mükemmeldir.


Adaptörler, farklı marka pres fren makineleri kullanan fabrikalarda yaygın olarak kullanılmaktadır. Örneğin, Amada makineleri kullanan ancak Wila'nın dayanıklı takımlarını benimsemek isteyen bir fabrika, adaptörler sayesinde bunu kolayca gerçekleştirebilir; bu da birleşik bir takım yönetim sistemi sağlayarak üretim verimliliğini artırır.

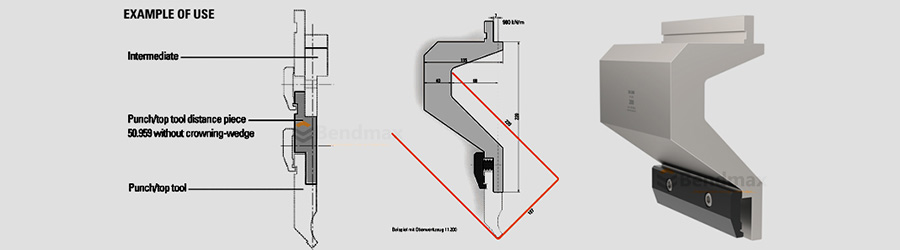

Birçok müşteri hâlâ şu soruyu soruyor: Eğer zaten Amada standart bir arayüz ise, neden hala adaptörlere veya ara parçalara ihtiyacımız var?

Aslında bu adaptörler bükme üretiminde çok önemli bir rol oynar:

• Tolerans Telafisi
  Aynı standart içinde bile, farklı makine modelleri ve üretim yılları arasında küçük sapmalar olabilir. Adaptörler, istikrarlı bir sıkıştırma sağlamak için bu farklılıkları düzeltir.
• Geliştirilmiş Esneklik
  Adaptörler, operatörlerin farklı iş parçaları için takım yüksekliğini veya aralığını ayarlamasına olanak tanıyarak, ek özel takımlara yatırım yapmadan çok yönlü bükme imkanı sağlar.
• Hassasiyet Güvencesi
  İnce işlenmiş yüzeyleri sayesinde adaptörler, zımba-kalıp hizalamasını ve paralelliğini mükemmel bir şekilde koruyarak açı sapmalarını önler ve tutarlı sonuçlar sağlar.
• Yüksek Yük Kapasitesi
  Yüksek mukavemetli çelikten üretilmiştir (örneğin, 42C)._rM_OAdaptörler 900 kN/m'ye kadar yükleri kaldırarak, ağır bükülmelerde bile dayanıklılık ve stabiliteyi garanti eder.

Adaptörler sadece "arayüz parçaları" değildir; bağlantı kurmak için kritik öneme sahip bileşenlerdir. hassasiyet, esneklik ve güvenilirlikPres freni işlemlerinde.

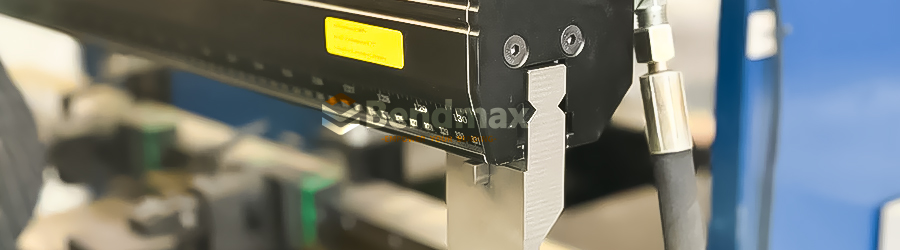

(Bendmax-Wila pnömatik üstten sıkıştırma sistemi)

Bendmax adaptörü, farklı pres frenleri ve pres fren kalıpları arasındaki farklılıkları gidermekle kalmaz, aynı marka pres frenleri ve pres fren kalıpları arasındaki sorunları da çözebilir.
