Pres Freni Taçlandırma Sistemi: Dengeleme Tablosu Neden Önemlidir?

Pres Freni Taçlandırma Sistemi: Dengeleme Tablosu Neden Önemlidir?

Bu makale, telafi tablosunun uzun parçaların bükülme doğruluğunu nasıl artırdığını, açı sapmalarını nasıl en aza indirdiğini ve Wila, Amada ve Trumpf tipi taçlandırma sistemlerinde tutarlı sonuçlar sağladığını ayrıntılı olarak inceliyor.

Sac metal bükme işleminde hassasiyet hayati önem taşır. Ancak, uzun iş parçaları bükülürken, bükme makineleri sıklıkla ortak bir sorunla karşılaşır: sapma. Yüksek tonaj altında, hem kızak hem de iş tablası hafif bir deformasyona uğrayabilir ve bu da iş parçasının orta ve uç kısımlarında farklı bükme açılarına yol açabilir. Bu durum, tutarsız açılara neden olur ve doğrudan ürün kalitesini etkiler.

Bükme makinesi dengeleme sistemi (dengeleme tablası olarak da bilinir) burada tam olarak önemli bir rol oynar.

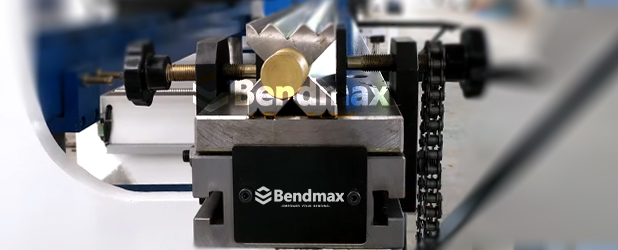

yüksek kaliteli Pres Freni TaçlandırmaSistemBükme işlemi sırasında meydana gelen sapmayı telafi etmek ve iş parçasının açısının tüm uzunluğu boyunca homojen olmasını sağlamak için tasarlanmış önemli bir yardımcı sistemdir. Telafi tablası olmadan, kızağın ve iş tablasının sapması, orta açının daha geniş açılmasına ve uç açıların daha küçük kapanmasına neden olur. Telafi sistemi, bu sorunu çözmek için hassas bir şekilde tasarlanmıştır.

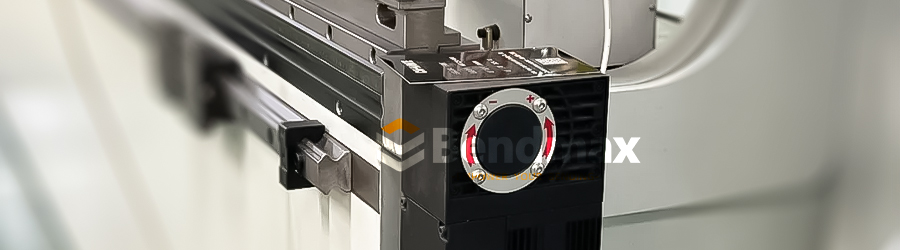

Mekanik taçlanma telafi sistemleriGenellikle ayarlanabilir kama bloklarından veya kama mekanizmalarından oluşurlar. Bu kamalar, bükme kuvvetlerinin neden olduğu makine deformasyonunu telafi ederek, iş tablasının şeklini ayarlamak için birbirlerine göre hareket ederler. Kamaların konumunu ayarlayarak, gerçek işlemler sırasında oluşan hataları dengelemek için bükme sırasında bir karşı deformasyon kuvveti uygulanır.

Mekanik taç şekillendirme telafisi genellikle manuel ve otomatik tipler olmak üzere ikiye ayrılır ve her birinin farklı uygulamalar için uygun, kendine özgü avantaj ve dezavantajları vardır.

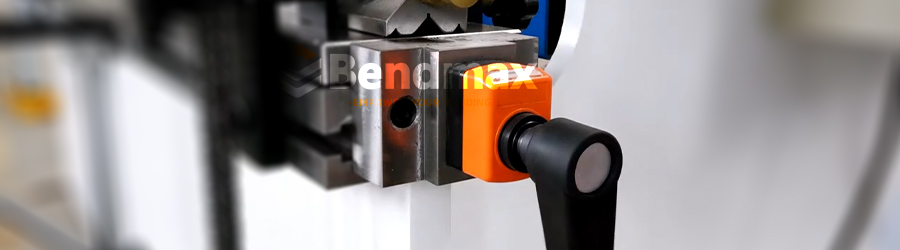

Manuel Mekanik Taçlandırma Telafisi

Çalışma Prensibi: Manuel mekanik bombelik telafisi, bükme işlemi sırasında oluşan deformasyonu telafi etmek için kamaları veya diğer mekanik bileşenleri manuel olarak ayarlayarak iş tablasının şeklini düzenler. Operatörler, işlem ihtiyaçlarına ve deneyimlerine bağlı olarak ayarlama mekanizmalarını manuel olarak döndürür ve kamaları telafi için uygun konumlara getirir.

Avantajlar:

Düşük Maliyet: Manuel ayarlama cihazları basittir ve üretim ile bakım maliyetleri daha düşüktür.

Kolay Kullanım: Yapısı nispeten basit, anlaşılması ve kullanımı kolay, yeni başlayanlar ve küçük işletmeler için uygundur.

Dezavantajları:

Düşük Ayar Hassasiyeti: Manuel ayarlama, operatörün deneyimine ve becerilerine bağlıdır ve bu da düşük hassasiyetle sonuçlanır; bu durum yüksek hassasiyet gereksinimleri için zorluk teşkil eder.

Düşük Verimlilik: Manuel ayarlama işlemi zaman alıcıdır ve özellikle sık ayarlama gerektiğinde üretim verimliliğini etkiler.

Zayıf Uyarlanabilirlik: Hızlı iş parçası değişiklikleri ve proses parametre ayarlamaları gerektiren senaryolar için uygun değildir.

Uygun Senaryolar

Küçük Ölçekli Üretim: Sık ayarlama gerektirmeyen küçük ölçekli üretim için uygundur.

Düşük Hassasiyet Gereksinimleri: Düşük hassasiyet gerektiren bükme işlemleri için idealdir.

Sınırlı Bütçe: Bütçe kısıtlamaları olan küçük işletmeler için uygundur.

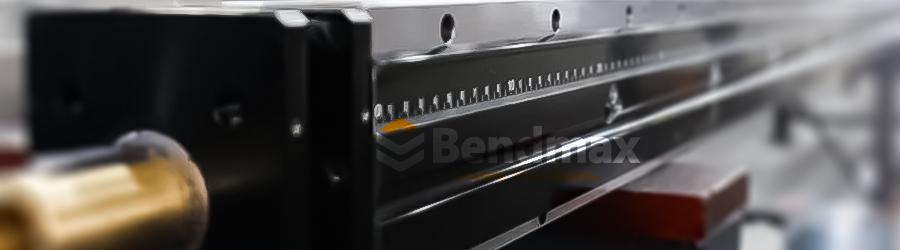

Otomatik Mekanik Taçlandırma Telafisi

Çalışma Prensibi:Otomatik mekanik bombelik telafisi, kamaların konumunu gerçek zamanlı olarak izlemek ve ayarlamak için CNC sistemleri veya diğer otomatik kontrol cihazlarını kullanır. Gerekli telafi parametreleri girildikten sonra, sistem bükme hassasiyetini sağlamak için ayarlama mekanizmasını otomatik olarak kontrol eder.

Avantajlar:

Yüksek Hassasiyet: Otomatik kontrol sistemi, yüksek hassasiyetli telafi sağlayarak yüksek hassasiyetli işleme ihtiyaçlarını karşılayabilir.

Yüksek Verimlilik: Otomatik ayarlama süreci hızlı ve istikrarlıdır, üretim verimliliğini artırır ve seri üretime uygundur.

Yüksek Tutarlılık: Otomatik sistem, istikrarlı ve tutarlı telafi etkileri sağlayarak insan hatasını azaltır.

Dezavantajları:

Yüksek Maliyet: Otomatik tazminat sistemi karmaşık olup, üretim ve bakım maliyetleri daha yüksektir.

Yüksek Teknik Gereksinimler: Profesyonel operatörler ve bakım personeli gerektirir, bu da eğitim ve yönetim maliyetlerini artırır.

Uygun Senaryolar:

Seri Üretim: Sık sık ayarlama gerektiren büyük ölçekli üretim için uygundur.

Yüksek Hassasiyet Gereksinimleri: Yüksek hassasiyet gerektiren bükme işlemleri için idealdir.

Yüksek Otomasyon İhtiyaçları: Yüksek otomasyon ve verimlilik gerektiren üretim ortamları için uygundur.

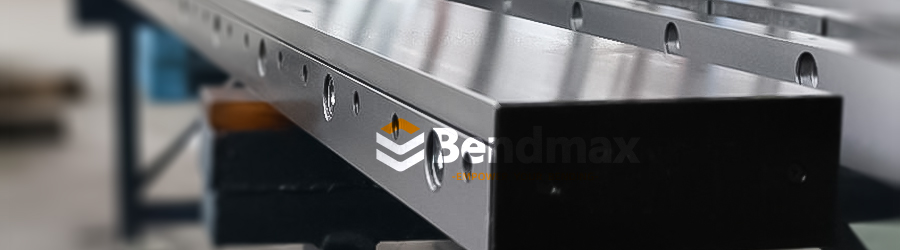

Hassas Etkinlik ve Çok Noktalı Kronlama ile Mekanik Kompensasyonun Faydaları

Deformasyonu Azaltır: Uygulanan işlemlerden kaynaklanan çalışma tablası ve kaydırıcı deformasyonunu giderir.

Bu kuvvetler, tutarlı bükme açıları ve gelişmiş işleme doğruluğu sağlar.

özellikle uzun ve çeşitli iş parçaları için.

Hassasiyeti artırır: Çok noktalı mekanik taçlandırma, bağımsız kullanım imkanı sağlar.

Çalışma tablasının uzunluğu boyunca yapılan ayarlamalar, her birindeki deformasyonu hassas bir şekilde kontrol eder.

Uzun iş parçalarında üstün düzlük ve homojenlik sağlayan bölüm.

Hidrolik taçlandırma– Bazı pres frenleri fabrikadan hidrolik bombeleme özelliği önceden entegre edilmiş olarak gelir. Hidrolik bombeleme, makinenin yatağında bulunan hidrolik silindirler kullanır. Silindirler hidrolik basınçla dolduğunda, sapmayı telafi etmek için makinenin yatağına yukarı doğru bir kuvvet uygularlar. Modern hidrolik bombeleme sistemleri genellikle dinamik bombeleme olarak bilinen bir özelliğe sahiptir. Dinamik bombeleme, bükme işlemi sırasında tutarsızlıkları ve direnci izleme konusunda benzersiz bir avantaj sağlar ve bu sayede sadece pres frenindeki tutarsızlıkları değil, malzemedeki tutarsızlıkları da gerçek zamanlı olarak düzeltmek için ayarlamalar yapılmasına olanak tanır.

Not: Pres bükme makinenizde hidrolik bombe ayarlama sistemi yoksa, sapmayı telafi etmek için muhtemelen mekanik bombe ayarlama sistemi ihtiyacınız olan çözüm olacaktır.

Dengeleme tablası olmadan, uzun parçaların bükme açısı genellikle ortada daha büyük, uçlarda ise daha küçük olur. Ancak, dengeleme tablası ile tüm bükme çizgisi düzgün ve hassas bir şekilde tutulabilir.

Modern bir sistem kullanan operatörler için CNC pres bükme makinesiKamber düzeltme sistemi sadece ek bir cihaz değil, hassas bükme elde etmek için gerekli bir çözümdür.
