Standart pres bükme takımları, şaşırtıcı derecede geniş bir yelpazedeki bükme işlerini halledebilir. Standart zımbalar, V kalıplar, kuğu boynu zımbalar, yarıçap takımları ve kenar kıvırma takımları, günlük uygulamaların çoğunu kapsar.
Ama er ya da geç, şöyle bir şey söyleyen bir parça ortaya çıkıyor:
"Güzel deneme. Standart aletleriniz burada işe yaramayacak."
İşte genellikle bu noktada özel pres bükme aletleri devreye giriyor.
Özel takım üretimi, sadece sıra dışı olmak için sıra dışı bir şey yapmakla ilgili değildir. Belirli bir amaca yönelik bir takım tasarlamakla ilgilidir. parça geometrisi, malzeme, makine, bükme sırası ve üretim gereksinimi Standart takım tezgahlarının artık istenen sonucu veremediği durumlarda.
İlk soru şu değil “Özel bir alet üretebilir misiniz?”
Daha doğru soru şu:
"Gerçekten buna ihtiyacım var mı?"
Standart bir zımba ve kalıp, gerekli bükümü güvenli ve tutarlı bir şekilde üretebiliyorsa, genellikle aleti yeniden icat etmeye gerek yoktur.
Özel takım üretimi, standart takımların aşağıdaki gibi sorunlar yarattığı durumlarda faydalı hale gelir:
•İstenilen büküm geometrisi elde edilemiyor.
•Flanş çok kısa veya çok derin.
•İş parçası standart zımbalama işlemine engel oluyor.
•Tek bir kurulumda birden fazla büküm yapılması gerekiyor.
•Özel bir yarıçap veya açı gereklidir.
•Parça, ofset veya Z bükme gerektiriyor.
•Standart takımlar iz veya deformasyona neden olur.
•Üretim süreci özel bir şekillendirme işlemi gerektirir.
•Kurulum süresinin kısaltılması gerekiyor.
•Aynı özel parça tekrar tekrar üretiliyor.
•İş parçası, takım izlerinden tamamen arındırılmış olmalıdır.
Başka bir deyişle:
Parça alışılmadık bir yapıdaysa, kullanılan aletlerin de alışılmadık olması gerekebilir.
Sık yapılan bir hata, tartışmaya şu şekilde başlamaktır:
“Özel bir vuruşa ihtiyacımız var.”
Bu biraz erken.
Doğru bir özel takım tasarımı şunlarla başlar: iş parçası.
Kalıp tasarımcısının şunları anlaması gerekir:
Tipik bilgiler şunları içerir:
Örneğin, bükme 1,5 mm alüminyum Ve 10 mm yüksek mukavemetli çelik Bunlar elbette aynı iş değil. Takım geometrisi, kalıp açıklığı, zımba yarıçapı ve gerekli bükme kuvveti tamamen farklı olabilir.
Önemli boyutlar şunlardır:
Küçük bir ayrıntı bile standart bir aletin işe yarayıp yaramayacağını belirleyebilir.
Takımın, pres bükme makinesiyle de uyumlu olması gerekir.
Önemli makine parametreleri şunlardır:
Güzel tasarlanmış özel bir zımba, makineye uymuyorsa pek işe yaramaz.
"
Daha fazla bilgi için ilgili makalelerimize göz atın.
[Farklı Takımlar İçin Pres Bükme Tonajının Hesaplanması (Kapsamlı Kılavuz 2026)]
[Bükme Kuvvetine Göre Doğru Pres Bükme Aletini Seçme Yöntemi]
[Pres Freni Takımları Nedir? Üreticiler İçin Nihai Kılavuz]

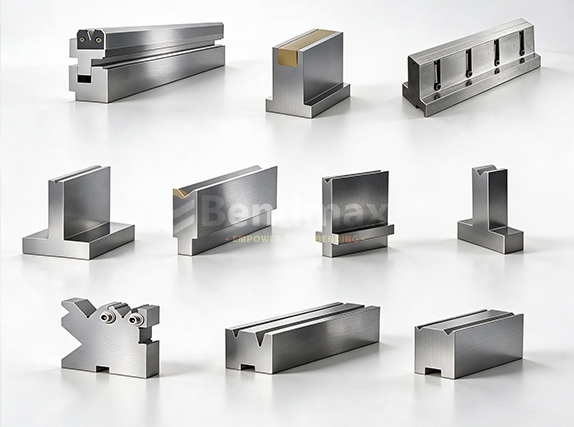

Özel Takımlar Birçok farklı biçim alabilirler. Bazıları tamamen benzersizdir, diğerleri ise esasen standart aletlerin değiştirilmiş versiyonlarıdır.
İşte birkaç yaygın örnek.

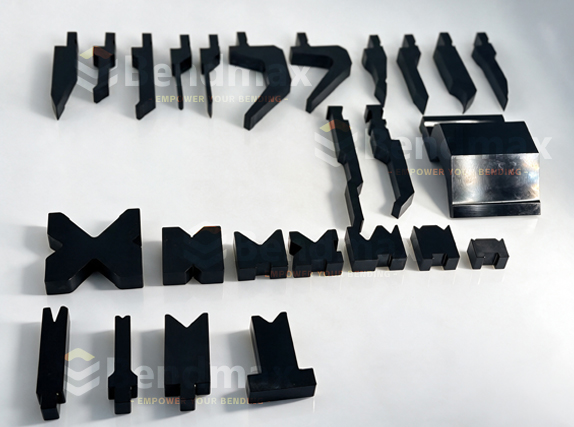

Standart bir zımba iş parçasına zarar veriyorsa, özel bir zımba gerekebilir.
Tipik tasarımlar şunlardır:
Ekstra derin kaz boynu yumrukları
Dar yumruklar
Uzun yumruklar
Özel açılı yumruklar
Yarıçaplı zımbalar
Ofset zımbalar
Özel şekillendirme zımbaları
Çok aşamalı şekillendirme zımbaları
Örneğin, derin kutu şeklinde bir iş parçası standart düz bir zımba ile çarpışabilir. kaz boynu veya ofset zımba Virajın tamamlanması için gereken ek boşluğu sağlayabilir.
Aynı prensip alt takım ekipmanları için de geçerlidir.
Standart bir V kalıp, geleneksel hava bükme işlemleri için iyi sonuç verir, ancak özel uygulamalar şunları gerektirebilir:
• Özel V açıklıkları
• Çoklu V açıklıkları
• Asimetrik V kalıpları
• Ofset kalıplar
• Yarıçap kalıpları
• U şeklinde kalıplar
• Dört yollu kalıplar
• Ayarlanabilir kalıplar
• Kalıplama kalıpları
Kalıp açıklığı özellikle önemlidir çünkü aralarındaki ilişkiyi etkiler. malzeme kalınlığı, iç yarıçap, bükme kuvveti ve minimum flanş uzunluğu.
Geleneksel hava bükme tekniği için yaygın olarak kullanılan başlangıç noktası şudur:
V ≈ 6–8 × malzeme kalınlığı
Ancak bu evrensel bir kural değildir. Malzeme dayanımı, istenen yarıçap, takım geometrisi ve makine kapasitesi de önemlidir.
İşte tam da bu nedenle, özel takımlar bir katalogdan bir boyutu kopyalamak yerine, gerçek uygulamaya göre tasarlanmalıdır.
Özel takım üretiminin en büyük avantajlarından biri şudur:
Bazen birden fazla işlemi tek bir işlem haline getirebilirsiniz.
Normalde şu gereksinimleri karşılayan bir parçayı hayal edin:
Özel olarak tasarlanmış bir şekillendirme aleti, bu işlemlerin birkaçını tek bir kurulumda birleştirebilir.
Bu, şunları azaltabilir:
Yüksek hacimli üretimde, tasarruf bile önemlidir. Bölüm başına 30 saniye Önemli hale gelebilir.
Örneğin, ayda 500 parça üretimi için:
0,5 dk × 500 = 250 dk
Bu, daha fazlası 4 saat Her ay üretim süresinden tasarruf sağlanır.
Ve bu, sadece küçük bir iyileştirmenin sonucu.
Yüzey işaretleme, özel tasarım yaptırmanın bir diğer yaygın nedenidir.
Standart V kalıpları şu yüzeylerde iz bırakabilir:
Kozmetik kalite önemliyse, özel bir tasarım gereklidir. işaretsiz veya işaret bırakmayan kalıp daha iyi bir çözüm olabilir.
Uygulamaya bağlı olarak, kullanılan aletler şunlardan oluşabilir:
Amaç basit:
Alet şeklinde bir iz bırakmadan kağıdı bükün.
Bu, özellikle bükme işleminden sonra bitmiş parçanın cilalanmasının, yeniden boyanmasının veya başka şekilde yeniden işlenmesinin mümkün olmadığı durumlarda son derece değerli olabilir.

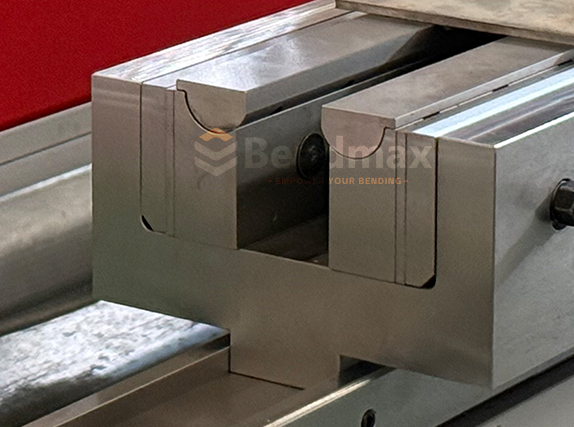

Bendmax Ayarlanabilir Döndürülebilir V-kalıp
|

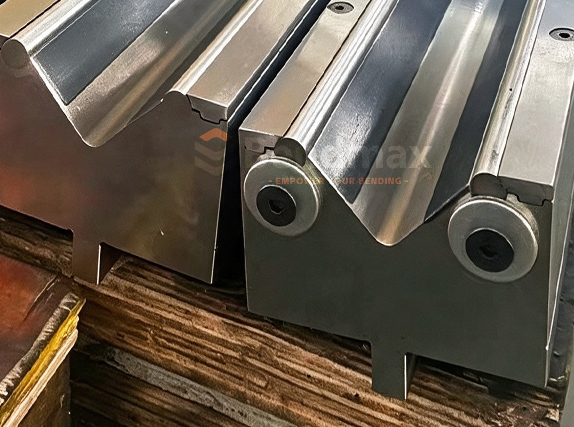

Bendmax Yuvarlak Çubuklu İz Bırakmayan Pres Bükme Kalıbı
|

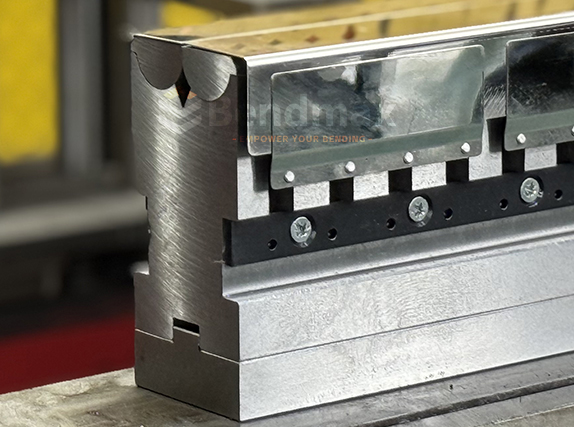

Bendmax Kanat Bükme Plus takımı
|

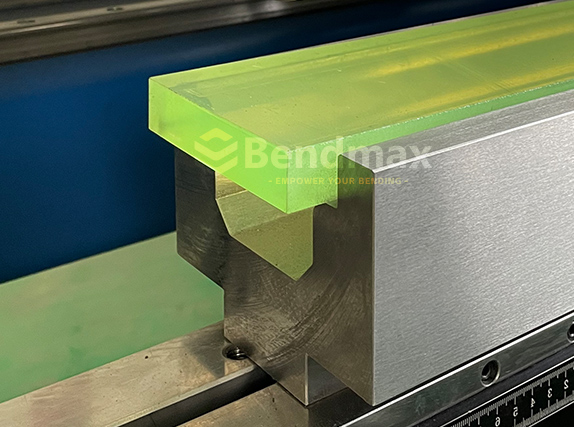

Bendmax PU Tutucu ve Ekleme iz bırakmayan/işaretsiz kalıplar
|

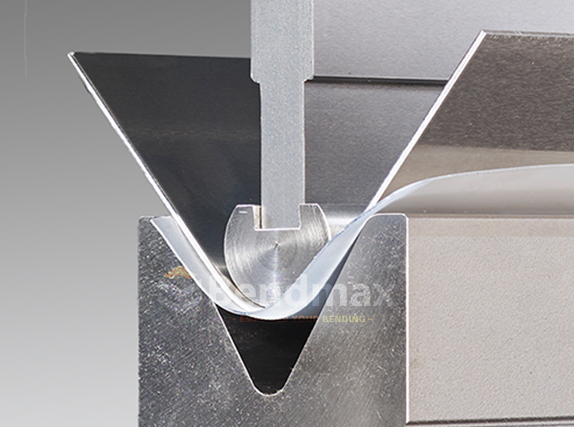

Bendmax Koruyucu Film
|

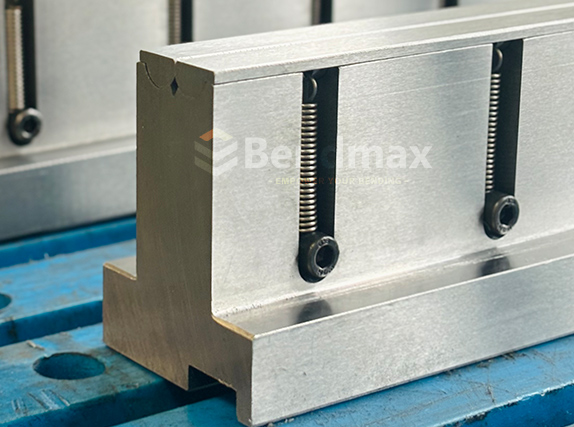

Bendmax Döndürülebilir V-kalıp
|
Ofset bükme, özel takım üretimi uygulamalarından bir diğeridir.
Z şeklinde bir büküm genellikle aralarında kontrollü bir mesafe bulunan iki paralel büküm gerektirir.
Bu işlemi birden fazla standart alet kullanarak gerçekleştirebilirsiniz, ancak özel bir alet gereklidir. Z bükme aleti Bazen bu süreç daha hızlı ve daha tutarlı hale gelebilir.
Başlıca boyutlar genellikle şunlardır:
Tekrarlanan üretimlerde, standart zımba ve kalıpları tekrar tekrar kurmaktansa, özel bir ofset aleti kullanmak çok daha mantıklı olabilir.

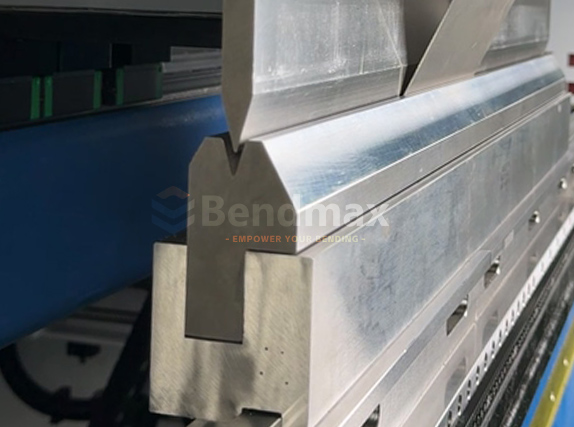

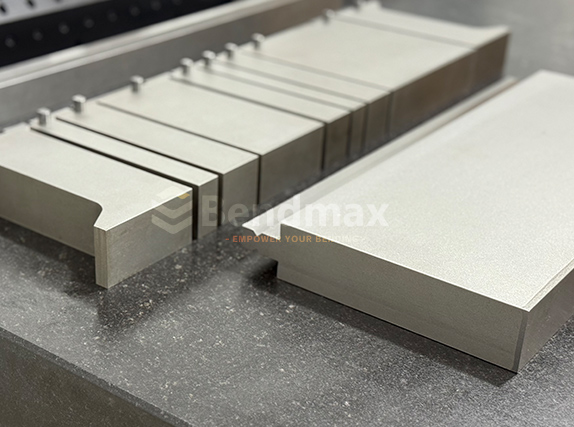

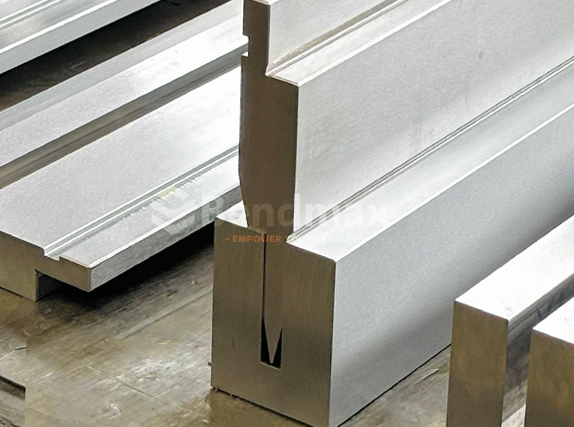

Kenar dikimi basit görünüyor.
Her zaman öyle değil.
Tipik bir kenar dikme işlemi, önce kağıdın bükülmesini ve ardından katlanmış kenarın düzleştirilmesini içerir.
Malzeme ve parça tasarımına bağlı olarak, işlem şunları gerektirebilir:
Takım, önceden bükülmüş flanş için yeterli boşluk sağlarken, nihai düzleştirilmiş geometriyi de kontrol etmelidir.
Sürekli kenar kıvırma gereksinimi olan üretim parçaları için, özel kalıplama, kurulum karmaşıklığını azaltmaya ve tekrarlanabilirliği artırmaya yardımcı olabilir.
 |  |  |
Aynı özel tasarım takım her malzeme için kullanılamayabilir.
Üç yaygın malzemeyi ele alalım:
| Malzeme | Tipik Özellikler | Alet Seçimi |
|---|---|---|
| Yumuşak Çelik | Oluşturması nispeten kolay | Genel amaçlı aletler genellikle işe yarar. |
| Paslanmaz çelik | Daha yüksek mukavemet ve geri tepme özelliği | Daha yüksek kuvvet ve uygun yarıçaplar gerekebilir. |
| Alüminyum | Yumuşak yüzey, düşük yoğunluk | Yüzey koruması ve uygun yarıçaplar önemlidir. |
Yüksek mukavemetli çelikler daha da fazla dikkat gerektirir.
Malzemenin çekme dayanımı arttıkça, gerekli bükme kuvveti de genellikle artar. Bu nedenle, takımların makinenin mevcut tonajı ve takımın izin verilen yükü ile karşılaştırılması gerekir.
Bu, bir aleti sadece "daha güçlü" hale getirmenin tek başına yeterli çözüm olmamasının nedenlerinden biridir.
Takım geometrisi, malzeme, ısıl işlem ve makine kapasitesi birbirleriyle etkileşim halindedir.
Endüstriyel pres freni takımları için malzeme seçimi kritik öneme sahiptir.
Yaygın olarak kullanılan bir malzeme şudur: 42CrMo4 / 42CrMo alaşımlı çelikÖzellikle mukavemet, tokluk ve aşınma direncinin iyi bir kombinasyonunu gerektiren aletler için.
Kullanım alanına bağlı olarak, üreticiler aşağıdaki gibi malzemeler de kullanabilirler:
Isı işlemi de aynı derecede önemlidir.
Özel bir araç şunları kullanabilir:
Örneğin, bir takım tasarımında, çevresinde sertleştirilmiş bir işleme alanı kullanılabilir. HRC 54–60Malzeme kalitesine, üretim sürecine ve uygulama gereksinimlerine bağlı olarak değişir.
Önemli olan nokta, sertliğin tek başına değerlendirilmemesi gerektiğidir.
Son derece sert ancak çok kırılgan bir takım bileşeni, mutlaka daha iyi bir takım anlamına gelmez.
Mukavemet + dayanıklılık + aşınma direnci = gerçek hedef.
Bunu belirtmekte fayda var.
Özel bir alet, her boyutun sıfırdan tasarlanması anlamına gelmez.

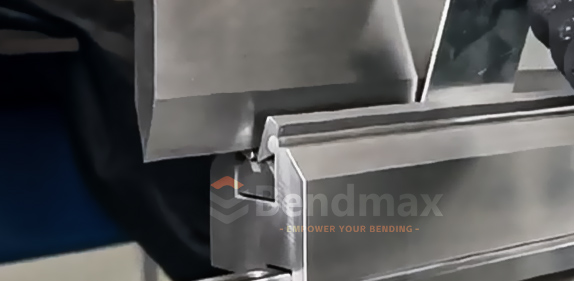

Çoğu durumda en iyi çözüm şudur: değiştirilmiş standart araç.
Örneğin:
Standart zımba + modifiye burun yarıçapı
or
Standart V kalıp + özel ek parça
or
Standart tutucu + özel şekillendirme bölümü
Bu yaklaşım, müşterinin özel bükme sorununu çözerken üretim süresini ve maliyetini azaltabilir.
Bu, çoğu zaman tamamen yeni bir takım sistemi tasarlamaktan daha akıllıca bir çözümdür.
Profesyonel bir özel takım üretim projesi genellikle şu şekilde bir süreç izler:
Parça çizimi, malzeme, kalınlık, bükme gereksinimleri ve üretim hacmi ile başlayın.
Pres freni modelini, tonajını, takım arayüzünü, sıkıştırma sistemini ve mevcut çalışma yüksekliğini doğrulayın.
Bükme sırasını, gerekli V açıklığını, zımba geometrisini, iç yarıçapı, boşluğu ve tahmini bükme kuvvetini belirleyin.
CAD modellemesi şu amaçlarla kullanılabilir:
Daha karmaşık uygulamalar için, FEA (Sonlu Eleman Analizi) Ayrıca gerilim dağılımını ve deformasyonu değerlendirmek için de kullanılabilir.
Alet, gerekli toleranslara göre işlenmiş, ısıl işlem görmüş, taşlanmış ve son işlemden geçirilmiştir.
Son adım basitçe şu değil:
“İyi görünüyor. Gönder.”
Mümkün olan her fırsatta, kullanılan aletler amaçlanan uygulamaya göre test edilmelidir.
Nihai hedef, işe yarayan bir araçtır. Gerçek makine üzerinde, gerçek malzeme ve gerçek parça geometrisiyle..
İlgili Makaleler
" [ Bükme Kuvvetine Göre Doğru Pres Bükme Takımını Seçme Yöntemi]
[Bendmax, pres bükme kalıplarının üretiminde neden sıkı proses kontrolüne odaklanıyor?]

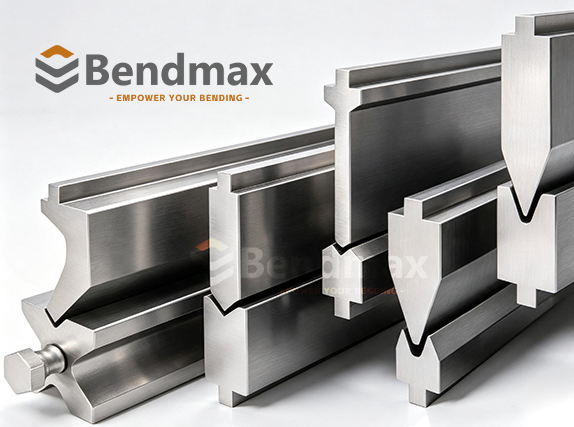

Evrensel bir fiyat yoktur.
Basitçe modifiye edilmiş bir zımba, standart bir aletten yalnızca biraz daha pahalıya mal olabilir.
Büyük, çok aşamalı bir şekillendirme aleti önemli ölçüde daha pahalı olabilir.
Maliyet, aşağıdaki gibi faktörlere bağlıdır:
Ancak satın alma fiyatı bakmanız gereken tek rakam olmamalı.
Şunu düşünün: toplam üretim maliyeti.
500 dolarlık özel yapım bir alet, birçok kurulum işlemini ortadan kaldırıyor ve her partide 10 dakika tasarruf sağlıyorsa, değeri satın alma fiyatından çok daha yüksek olabilir.
Bu nedenle özel takım tezgahları şu kriterlere göre değerlendirilmelidir: Sadece birim fiyatı değil, yatırım getirisi de önemli..
Özel takım üretimi her zaman çözüm değildir.
Sadece bir seferde 10 parça üretmeniz gerekiyorsa, özel bir şekillendirme aletine büyük miktarda para harcamak ekonomik açıdan mantıklı olmayabilir.
Standart bir zımba ve kalıp gayet yeterli olabilir.
Özel takım üretimi şu durumlarda daha cazip hale gelir:
Kısacası:
Bir kere bükerseniz, standart aletler daha iyi sonuç verebilir.
Eğer onu 10.000 kez bükerseniz, hesaplama değişir.
Özel takım üretimi fiyat teklifi almak istiyorsanız, sadece şunları göndermeyin:
“Özel bir yumruk atmam gerekiyor.”
Bu da tahmine çok fazla yer bırakıyor.
Çok daha iyi bir başlangıç paketi şunları içerir:
1. Parça çizimi
Tercihen PDF, DXF veya 3D CAD dosyası.
2. Malzeme
Örneğin: S235, S355, paslanmaz çelik 304, alüminyum 5052, vb.
3. Malzeme kalınlığı
Örneğin: 2,0 mm, 3,0 mm, 6,0 mm.
4. Bükme gereksinimleri
Açı, yarıçap, flanş uzunluğu, ofset ve diğer kritik boyutları dahil edin.
5. Basın freni bilgileri
Makine üreticisi, modeli, tonajı ve bükme uzunluğu.
6. Takım sistemi
Avrupa/Promecam, Amerikan, Trumpf, WILA, Amada veya başka bir arayüz.
7. Üretim gereksinimleri
Üreticiye 5 adet, 500 adet veya 50.000 adet ihtiyacınız olup olmadığını bildirin.
Bu son rakam, en iyi takım çözümü üzerinde önemli bir etkiye sahip olabilir.
En iyi özel takım, illa ki en karmaşık olanı değildir.
Bazen oldukça gelişmiş, çok aşamalı bir şekillendirme aracıdır.
Bazen bu, basitçe değiştirilmiş bir yumruk darbesidir. 5 mm daha fazla boşluk.
Bazen özel bir ekleme sorunu çözer.
Ve bazen, başvuruyu inceledikten sonra, en iyi cevap şudur:
“Özel bir alete ihtiyacınız yok aslında. Bu standart alet işinizi görecektir.”
Bir takım üreticisinden tam olarak istediğiniz şey budur.
Amaç size en karmaşık aleti satmak değil.
Amaç, bulmaktır. İstenilen parçayı tutarlı bir şekilde üreten en basit, en güvenli ve en ekonomik takım çözümü.
Çoğu bükme uygulamasında başlangıç noktası standart pres freni takımlarıdır.
Ancak parça geometrisi karmaşıklaştığında, üretim hacimleri arttığında, yüzey kalitesi kritik hale geldiğinde veya standart takımlar yeterli boşluk sağlayamadığında, Özel pres bükme takımları, zahmetli bir bükme işlemini çok daha temiz bir sürece dönüştürebilir.
Bendmax'te farklı uygulamalar için özel takımlar geliştirilebilir. Pres freni takımlama sistemleri, makine arayüzleri, malzemeler, bükme geometrileri ve üretim gereksinimleri.
İster modifiye edilmiş bir zımba, özel V kalıp, Z bükme aleti, kenar kıvırma aleti, iz bırakmayan kalıp veya tamamen özelleştirilmiş bir şekillendirme çözümüne ihtiyacınız olsun, başlamak için en iyi yer alet değil, tasarımdır.
Parçayla başlayalım.
Çizimi, malzemeyi, kalınlığı, makine bilgilerini ve bükme gereksinimlerini gönderin.
Bitmiş parçadan başlayarak, onu üreten aletlere kadar geriye doğru çalışacağız.
