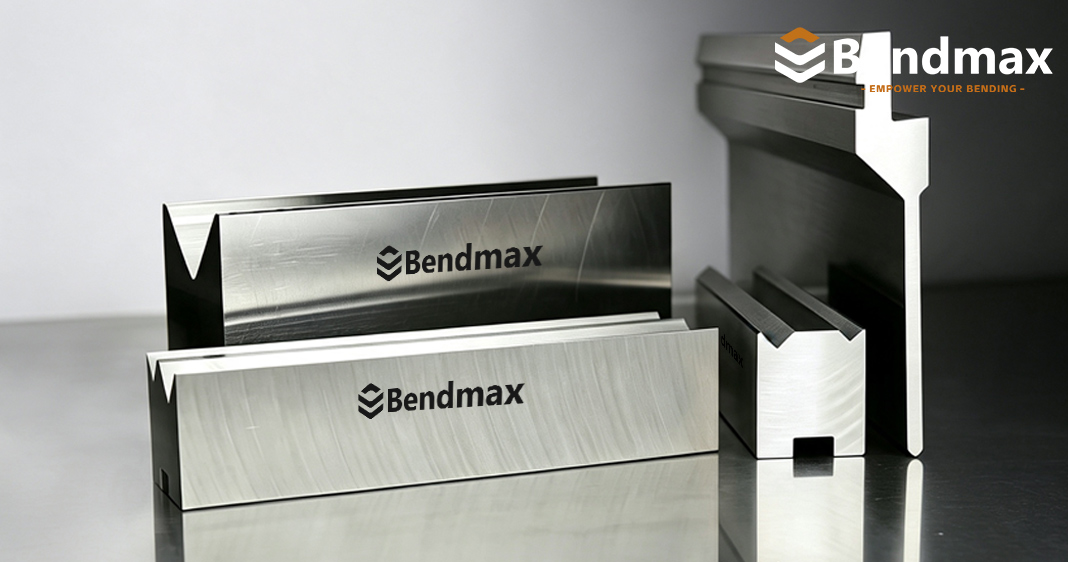

Avrupa ve Amerikan Tarzı Pres Bükme Aletleri Karşılaştırması

Pres bükme makineniz için hangisi daha uygun?

Pres bükme kalıpları satın alıyorsanız, er ya da geç aynı soruyla karşılaşacaksınız:

Avrupa tarzı mı, yoksa Amerikan tarzı mı?

İlk bakışta, esasen aynı zımba ve kalıbı yapmanın iki farklı yolu gibi görünebilirler. Ancak farklılıklar aslında takım geometrisine, sıkıştırma yöntemine, yük transferine ve hatta operatörlerin pres frenini kurma şekline bağlıdır.

Hayır, biri diğerinden otomatik olarak "daha iyi" değildir.

Doğru seçim şunlara bağlıdır: Pres freniniz, mevcut takım sisteminiz ve makineyi gerçekte nasıl kullandığınız.

1. Öncelikle: Aradaki Fark Nedir?

İki sistemi birbirinden ayırmanın en kolay yolu, şuna bakmaktır: delme ucu ve sıkıştırma yöntemi.

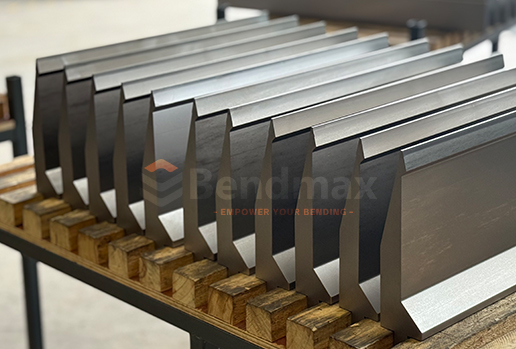

Avrupa Tarzı Aletler

Avrupa tarzı aletler, genellikle şunlarla ilişkilendirilir: Promecam tarzı takım tezgahlarıGenellikle yaklaşık olarak dar bir sap kullanır. 13 mmemniyet oluğu veya kilitleme özelliği ile,Daha fazla bilgi için, sayfamıza bakın. [Avrupa tarzı pres freni takımları] menzil.

Zımba normalde özel bir tutucuya takılır ve şu şekilde kullanılabilir: hızlı sıkıştırma, hidrolik veya mekanik sıkıştırma sistemleri. Parçalı takım tezgahları da oldukça yaygındır.

Bu tasarım, özellikle modern CNC pres frenlerinde popülerdir çünkü operatörler aletleri hızlı bir şekilde değiştirebilir ve farklı parça uzunlukları için farklı zımba ve kalıp bölümlerini birleştirebilir.

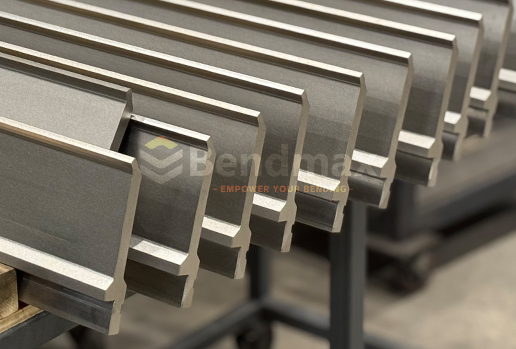

Amerikan Tarzı Aletler

Amerikan tarzı takım tezgahları, Kuzey Amerika'nın daha geleneksel yaklaşımıdır. Bizim [Amerikan tarzı pres freni takımları] Bu, geleneksel takım arayüzünü kullanan makineler için tasarlanmıştır.

Yaygın bir referans boyutu şudur: 1/2 inç (12,7 mm) sapZımba, aletin tasarımına bağlı olarak mekanik bir sıkıştırma düzeneği, ayar vidaları, cıvatalar veya uyumlu bir tutucu ile sabitlenir.

Basit, sağlam ve geleneksel ve eski pres frenlerinde yaygın olarak kullanılan bir yöntemdir.

Basitçe söylemek gerekirse:

Avrupa tarzı = modüler + hızlı değişim + hassasiyet odaklı

Amerikan = geleneksel + sağlam + sade

Ama hikayenin biraz daha fazlası var.

2. Avrupa ve Amerikan Aletleri: Kısa Karşılaştırma

Önemli bir uyarı: “Avrupa tarzı” ve “Amerikan tarzı” evrensel boyutlar değildir. Farklı üreticiler ve makine modelleri, kendilerine özgü arayüzler kullanabilir. Sipariş vermeden önce daima gerçek zımba profilini, çıkıntıyı, tutucuyu, çalışma yüksekliğini ve sıkıştırma sistemini kontrol edin.

13 mm'lik bir sap, 1/2 inçlik bir sapa "yeterince benziyor" demektir. uyumluluk standardı değil.

3. Sıkıştırma Sistemi Neden Bu Kadar Önemli?

İşte işler burada ilginçleşiyor.

Bir pres freni yüzlerce tonluk bir kuvvete sahip olabilir, ancak bu kuvvetin yine de bir yerden geçmesi gerekir. koç → tutucu → zımba → levha → kalıp → alt kiriş.

Takım arayüzü, bu işlem sırasında zımbanın nasıl konumlandırılacağını ve tutulacağını kontrol ederken, uygun bir [pres freni sıkıştırma sistemi] Bu sayede takım değişiklikleri daha hızlı ve tutarlı hale gelebilir.

Birçok geleneksel Amerikan tarzı sistemde, operatör aleti elle konumlandırır ve makinenin mekanik sıkıştırma düzeneğini kullanarak sabitler.

Avrupa tipi takım tezgahlarında genellikle ofset bir çıkıntı ve özel tutucu geometrisi kullanılır. Kilitleme mekanizması, zımbanın tutarlı bir şekilde konumlandırılmasına yardımcı olur ve hızlı takım değişimlerini çok daha kolay hale getirir.

Bu, özellikle üretiminiz aşağıdaki gibi bir yapıya sahip olduğunda faydalıdır:

A Bölümü → aletleri değiştirin → B Bölümü → aletleri değiştirin → C Bölümü → aletleri tekrar değiştirin.

Operatörünüz günde 15 kez takım değiştiriyorsa, her değişimde birkaç dakika tasarruf etmek, iki zımba arasındaki fiyat farkından çok daha önemli hale gelir.

4. Avrupa Takım Tezgahları: Gerçekten Parladığı Yer

Avrupa tarzı takım tezgahları, şu durumlarda güçlü bir tercihtir: kurulum süresi ve tekrarlanabilirlik önemlidirler.

Hızlı Takım Değişimleri

[Segmentli pres freni takımı] Bu sayede, gereken tam çalışma uzunluğunu elde etmek kolaylaşırken, sık takım değiştirme ihtiyacından kaynaklanan çaba da azalır.

Operatörler, her seferinde uzun ve ağır bir aletle uğraşmak yerine, daha kısa parçaları kullanabilir ve gerektiği gibi düzenleyebilirler.

Bu, büyük bir avantajdır. yüksek çeşitlilikte, düşük hacimli üretim.

Daha Fazla Araç Geometri Seçeneği

Avrupa takım sistemleri genellikle aşağıdakiler de dahil olmak üzere çok çeşitli zımba profilleri sunmaktadır:

• Standart zımbalar
• Kazboynu yumrukları

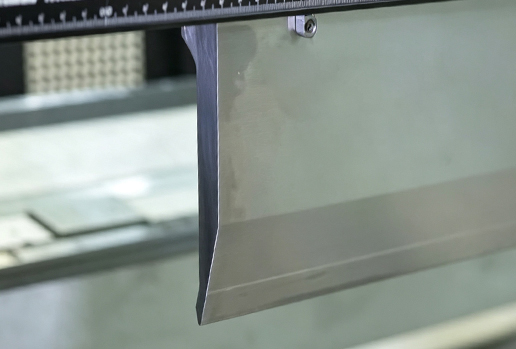

• Dar açılı zımbalar
• Yarıçaplı zımbalar
• Kuşak delme
• Kenar dikme aletleri
• Ofset/Z bükme aletleri
• Özel şekillendirme aletleri

Daha ince takım profili, karmaşık flanş geometrileriyle çalışmayı da kolaylaştırabilir.

Hızlı Sıkıştırma Uyumluluğu

Eğer pres bükme makineniz uygun bir hidrolik veya hızlı sıkıştırma sistemiyle donatılmışsa, Avrupa menşeli takımlar kurulumu önemli ölçüde hızlandırabilir.

Sık sık personel değişimi yapan işletmeler için bu, makinelerin çalışma süresinin doğrudan artması anlamına gelebilir.

5. Amerikan Aletleri: Neden Hala Bu Kadar Popüler?

Çünkü bazen Sadelik iyidir..

Amerikan tarzı takımlar, Kuzey Amerika'daki pres bükme atölyelerinde onlarca yıldır kullanılmaktadır. Birçok operatör sistemi zaten biliyor ve birçok makinede uygun tutucular ve takımlar zaten mevcut.

Bu, daha yeni bir takım standardına ulaşmak için tüm kurulumunuzu yeniden tasarlamanıza gerek olmadığı anlamına gelir.

Amerikan aletleri özellikle şu durumlarda cazip olabilir:

• Zaten geniş bir Amerikan tarzı takım envanterine sahipsiniz.
• Pres bükme makineniz Amerikan aletleri esas alınarak tasarlanmıştır.
• Alet değişiklikleri nispeten seyrek yapılır.
• Esas olarak standart bükme işlemlerini gerçekleştirirsiniz.
• İlk kalıp maliyeti önemli bir husustur.
• Üretiminiz kapsamlı segmentasyon gerektirmiyor.

Başka bir deyişle, mevcut sisteminiz iyi çalışıyorsa, başka bir araç sistemi daha modern göründüğü için onu değiştirmeniz için hiçbir neden olmayabilir.

6. Peki ya doğruluk?

İşte bu noktada pazarlama iddiaları bazen biraz fazla abartılı olabiliyor.

Avrupa hassas takım tezgahları genellikle şunlarla ilişkilendirilir: hassas taşlama, kontrollü boyutlar ve tekrarlanabilir konumlandırmaPek çok hassas takım sistemi, sıkı boyut toleranslarına göre üretilir; bu da zımba ve kalıp geometrisinin tutarlı kalmasına yardımcı olur.

Ancak aletler denklemin sadece bir parçasıdır.

Son bükme hassasiyetiniz ayrıca şunlara da bağlıdır:

• Pres freni çerçevesi rijitliği
• Koç ve yatak paralelliği
• Makine kalibrasyonu
• Taçlanma/sapma telafisi
• Arka dayama doğruluğu
• Malzeme kalınlığı
• Malzeme dayanımı
• Alet aşınması
• Doğru V-die seçimi
• Operatör kurulumu

Dolayısıyla hassas taşlanmış bir zımba satın almak, kötü kalibre edilmiş bir pres frenini sihirli bir şekilde hassas bir makineye dönüştürmez.

İyi takım + iyi makine ayarı = iyi bükme sonuçları.

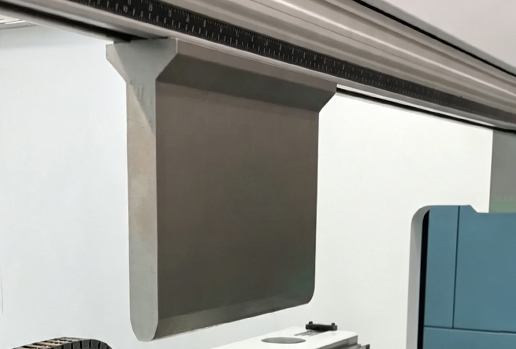

7. Peki ya ağır yük bükme işlemleri?

Bu da, alet etiketinin ötesine bakmanız gereken bir diğer alan.

Eğer düzenli olarak eğiliyorsanız kalın levha, yüksek mukavemetli çelik veya büyük iş parçalarıÖnemli sorular şunlardır:

İzin verilen yük miktarı nedir?

Yük nasıl aktarılıyor?

Delme geometrisi nedir?

Kalıp açıklığı nedir?

Tutucu, gerekli tonaj için tasarlanmış mı?

Örneğin, izin verilen yük kapasitesini kontrol etmeden sadece "Avrupa tarzı" veya "Amerikan tarzı" diye bir zımba seçmek iyi bir fikir değildir.

Takım sistemi, makinenin özelliklerine uygun olmalıdır. tonaj, takım yük kapasitesi, malzeme kalınlığı, bükme uzunluğu ve uygulama.

Belki bu makale de daha fazla bilgi edinmenize yardımcı olabilir.Ağır Hizmet Tipi Pres Fren Kalıpları Koleksiyonu>

8. Hangisini Seçmelisiniz?

İşte pratik cevap.

Aşağıdaki durumlarda Avrupa tarzı takım tezgahlarını tercih edin:

Modern bir CNC pres bükme makineniz var.

Sık sık takım değiştiriyorsunuz.

Birçok farklı parça üretiyorsunuz.

Segmentli zımba ve kalıplara ihtiyacınız var.

Hızlı kurulum ve tekrarlanabilirliğe önem veriyorsunuz.

Hidrolik veya hızlı sıkıştırma sistemini düşünüyorsunuz.

Geniş bir yelpazede uzmanlaşmış aletlere ihtiyacınız var.

Çeşitli ürünlerin üretildiği bir atölye için Avrupa tarzı takım tezgahları çok verimli bir çözüm olabilir.



Aşağıdaki durumlarda Amerikan tarzı aletleri tercih edin:

Makineniz zaten Amerikan takımları için yapılandırılmış durumda.

Mevcut geniş bir takım ekipmanı stoğunuz var.

Üretiminizde nispeten standart ekipmanlar kullanılıyor.

Alet değişiklikleri özellikle sık yapılmaz.

Basit bir mekanik kurulumu tercih ediyorsunuz.

Mevcut ekipman ekosisteminizi korumak, sistemleri değiştirmekten daha ekonomiktir.

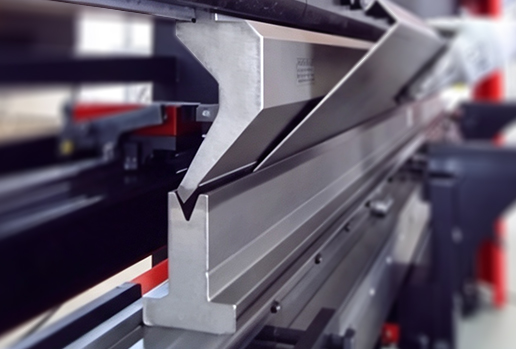

9. Makinenin Öncelikli Olduğunu Unutmayın

Bu muhtemelen en önemli kuraldır:

Pres frenine göre takım sistemini seçin, tersini yapmayın.

Yeni bir zımba veya kalıp sipariş etmeden önce şunları kontrol edin:



Takım sistemi

Delme sapı boyutları

Tutucu/sıkıştırma konfigürasyonu

Yumruk yüksekliği

Kalıp boyutları

Çalışma süresi

İzin verilen maksimum yük

Gerekli bükme açısı ve yarıçapı

Makine tonajı

Mevcut takım envanteri

...

Ve sadece makine markasına güvenmeyin.



Avrupa'da üretilen bir makinenin otomatik olarak her tür Avrupa aletini kullandığı anlamına gelmez. Benzer şekilde, Amerika'da üretilen bir pres freni, belirli bir tescilli veya uyumlu alet sistemini kullanabilir.

Önemli olan arayüzdür.

Hangi takım sistemi veya V-kalıp açıklığının uygulamanız için doğru olduğundan emin değil misiniz? Bizimle iletişime geçin. [Pres Freni Takımları Nedir? Üreticiler İçin Nihai Kılavuz] Sipariş vermeden önce dikkate alınması gereken temel faktörleri açıklıyor.

Ağır hizmet tipi sac bükme hakkında daha fazla bilgi için kılavuzumuza bakın: [Takımların Makine Kapasitesine Uygun Hale Getirilmesi].

10. Peki… Avrupalı ​​mı, Amerikalı mı?

Burada boks maçı yok.

Avrupa menşeli aletlerin otomatik olarak daha iyi olduğu anlamına gelmez.

Amerikan aletleri otomatik olarak eski moda anlamına gelmez.

Bunlar, farklı yaklaşımlar göz önünde bulundurularak tasarlanmışlardı. sıkıştırma, kuvvet aktarımı, takım geometrisi ve üretim iş akışı.

Eğer dükkanınızın değerleri Hızlı geçişler, modüler takım tezgahları, hassasiyet ve üretim esnekliğiAvrupa tarzı takım tezgahları genellikle daha cazip bir seçenektir.

Önceliğiniz uyumluluk, sadelik, dayanıklılık ve mevcut Amerikan tarzı kurulumdan en iyi şekilde yararlanmaAmerikan yapımı aletler mükemmel bir seçim olabilir.

Ve eğer mevcut bir makinenin takımlarını değiştiriyorsanız, en iyi cevap genellikle çok daha az heyecan vericidir:

Pres bükme makinenize gerçekten uygun olan aletleri satın alın.

Çünkü dünyanın en pahalı pres bükme aleti bile makineye uymuyorsa işe yaramaz.

“Avrupalı ​​mı, Amerikalı mı” ayrımının ötesine geçin.

Bendmax'te farklı alanlarda çalışıyoruz. [pres freni takımlama sistemleri], Avrupa/Promecam tarzı, Amerikan tarzı, Trumpf tarzı, WILA tarzı, Amada tarzı ve özel üretim takımlar dahil.

Doğru ekipman, yalnızca en etkileyici özelliklere sahip olan değil, aynı zamanda sizin ihtiyaçlarınıza uygun olan ekipmandır. makine, malzeme, bükme işlemi, üretim hacmi ve mevcut kurulum.

Bu nedenle sipariş vermeden önce bize bilgilerinizi gönderin. makine modeli, takım çizimi veya fotoğrafları, zımba/kalıp boyutları ve bükme gereksinimleri.

Öncelikle doğru takım sistemini belirlemenize yardımcı olacağız, çünkü arayüzü tahmin etmeye çalışmak çok daha pahalıya mal olacak bir hobi.
