Bendmax Blog'daki önceki yazılarımızda, pres fren çözümleri, takım uygulamaları ve ürün karşılaştırmaları hakkında birçok makale paylaştık. Bu yazılar, belirli bükme zorluklarına ve pratik çözümlere odaklanmaktadır.
Pres bükme kalıpları hakkında bilgi edinirken, dağınık bilgi parçalarına rastlamak kolaydır; bir yerde zımba profili, başka bir yerde kalıp seçimi kılavuzu ve bir başka sayfada uygulama örneği. Genellikle eksik olan şey, pres bükmede kullanılan yaygın aletlerin net ve sistematik bir şekilde anlaşılmasıdır.
Bu nedenle, yakında piyasaya süreceğimiz Ortak Pres Fren Aletleri Serimizi tanıtıyoruz.
Bu seride, yaygın olarak kullanılan pres freni zımbalarını, kalıplarını ve takım aksesuarlarını tek tek tanıtarak, bu aletlerin nasıl çalıştığı ve neden farklı tasarımların mevcut olduğu konusunda daha kapsamlı bir anlayış geliştirmenize yardımcı olacağız.
Teknik bir mühendis bakış açısıyla, her bir aletin tasarım prensiplerini, işlevlerini, çalışma özelliklerini ve tipik uygulamalarını inceleyeceğiz. Daha da önemlisi, aletlerin ardındaki mühendislik sorularına bakacağız:
Bazı zımbalar neden düzken diğerleri kaz boynu şeklinde tasarlanmıştır? V-şekilli kalıplar neden farklı V-açıklıklarıyla mevcuttur? Standart bir zımbayı ne zaman kaz boynu zımbasına tercih etmelisiniz? Ve standart takımlar ihtiyacınız olan iş parçasını şekillendiremediğinde ne yapmalısınız?
Ürün özelliklerini basitçe sıralamak yerine, bir aletin neden bu şekilde tasarlandığını, hangi sorunu çözmeyi amaçladığını, bükme işlemi sırasında nasıl çalıştığını ve ne zaman doğru seçim olduğunu açıklamayı hedefliyoruz.
Bu serinin, pres freni takımları sektörüne yeni başlayanlar için pratik bir referans kaynağı olmasını umuyoruz; ister makine operatörü, takım alıcısı, satış mühendisi, tasarımcı, imalatçı olun, isterse de pres freni takımlarının nasıl çalıştığını öğrenmeye yeni başlayan biri olun.
Ancak bu seri, tek yönlü bir teknik kılavuz olma amacı taşımamaktadır.
Gerçek takım bilgisinin sorular sormaktan, uygulamalardan ve pratik bükme deneyiminden geldiğine inanıyoruz.
Zımba veya kalıplarla ilgili herhangi bir sorunuz varsa, pres freniniz için hangi takım sisteminin uygun olduğundan emin değilseniz veya belirli bir iş parçasını bükmeye çalışıyorsanız ancak nasıl şekillendireceğinizden emin değilseniz, bizimle iletişime geçmekten çekinmeyin.
Çiziminizi, ölçülerinizi, malzemenizi, kalınlığınızı, bükme açınızı ve diğer bilgileri sağlayabilir veya karşılaştığınız sorunu basitçe açıklayabilirsiniz. Sizinle farklı takım seçeneklerini görüşmekten ve pratik bir çözüm bulmaktan memnuniyet duyarız.
Çünkü en iyi takım çözümü her zaman bir ürün numarasıyla başlamaz. Bazen bir soruyla başlar.
Pres bükme makinesi seçerken, birçok bükme işi karmaşık bir alet gerektirmez.
Güçlü, istikrarlı ve güvenilir bir şeye ihtiyaçları var.
İşte tam bu noktada Ağır Hizmet Tipi Standart Zımba devreye giriyor.

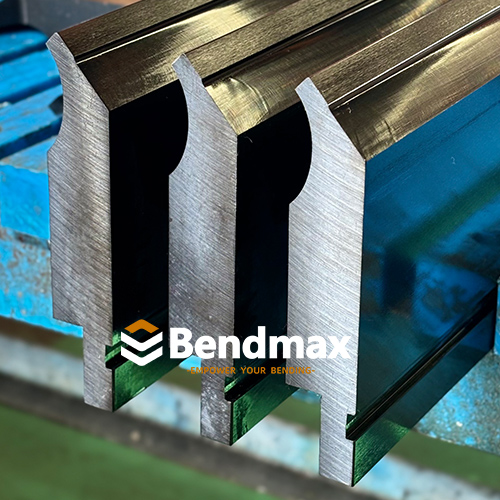

Pres bükme işlemlerinde en yaygın kullanılan üst takımlardan biri olan Standart Zımba, basit bir mühendislik prensibi etrafında tasarlanmıştır: Zorlu bükme yüklerini kaldırabilecek sağlam bir çalışma geometrisi sağlarken, günlük üretim için de yeterince çok yönlü kalmak.
Genel sac metal bükme işlemlerinde, bu mukavemet, denge ve esneklik kombinasyonu, Standart Zımbayı modern bir pres bükme takım sisteminin önemli bir temeli haline getirir.
Ancak her bükme problemine çözüm sadece güç değildir.
İş parçaları derinleştikçe, profiller daha karmaşık hale geldikçe ve geri dönüş flanşları zımba etrafında daha fazla hareket ettikçe, başka bir sorun ortaya çıkmaya başlar:
Belki de zımbanın etrafında yeterli boşluk yoktur.
Bu da bizi alet serimizdeki bir sonraki soruya götürüyor:
Standart zımbanın kapasitesi tükendiğinde ne olur?
Cevap her zaman daha güçlü bir yumruk değildir.
Bazen cevap farklı bir geometridir.

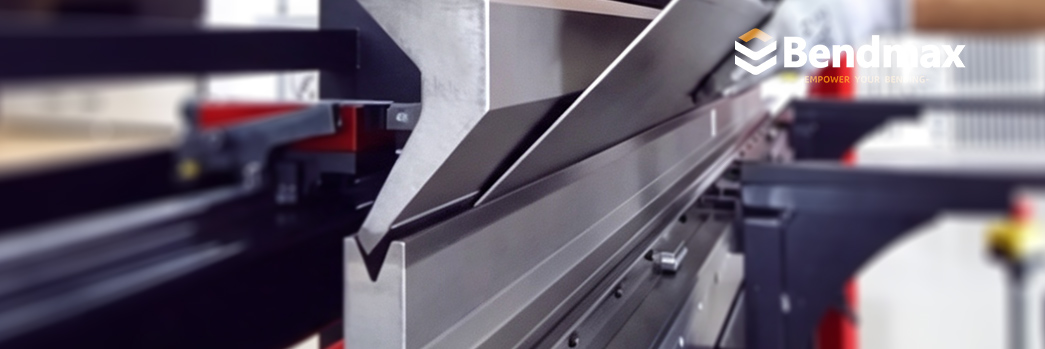

Standart yumrukların alanı tükendiğinde, kaz boynu yumruklar yer açar.

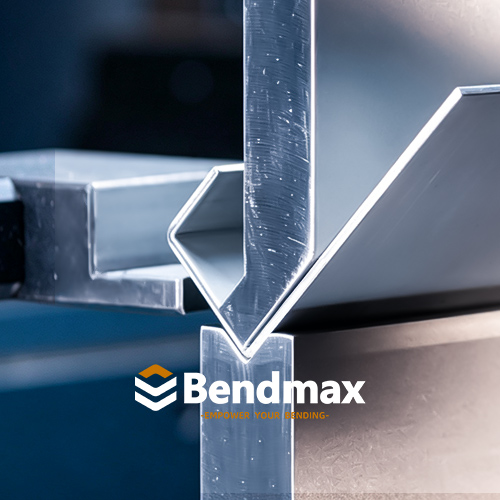

Standart zımba, sac levhayı alt kısımdaki V şeklindeki kalıba karşı şekillendirmek için pres frenine takılan üst alettir.
Bükme işlemi sırasında, zımba aşağı doğru hareket eder ve iş parçasını kalıp açıklığına doğru iter. Hava bükme işleminde ise sac levha V şeklindeki kalıbın omuzları tarafından desteklenirken, zımba bükme pozisyonunu ve şekillendirme derinliğini kontrol eder.
Standart zımba, aşağıdakiler de dahil olmak üzere çok çeşitli yaygın bükme işlemleri için tasarlanmıştır:
Nispeten sağlam gövdesi, eğilme yüklerine karşı iyi bir direnç sağlarken, çalışma ucu da kuvvetin malzemeye nasıl aktarılacağını belirler.
Basitçe ifade etmek gerekirse:
Standart zımba, pres freni takım sisteminin güvenilir ve çok yönlü bir parçasıdır.

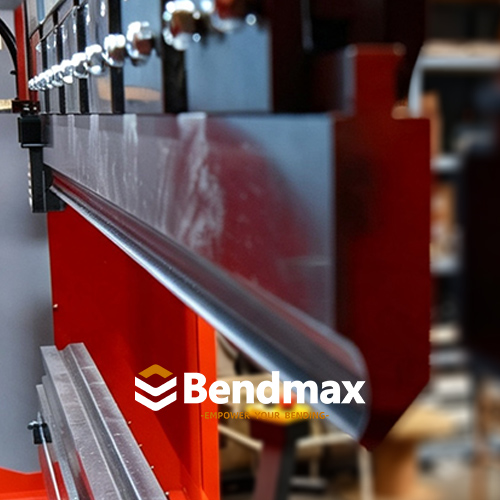

Pres bükme işlemi önemli şekillendirme kuvvetleri üretir.
Zımba, aşırı deformasyon, dengesizlik veya erken aşınma olmaksızın bu kuvvetlere tekrar tekrar dayanmalıdır.
Sağlam bir yumruk gövdesi şunları sağlar:
Belirli ağır hizmet tipi Bendmax konfigürasyonları için, aletler yüksek yük uygulamalarına göre tasarlanabilir ve bazı tasarımlar 1000 kN/m'ye kadar maksimum yük kapasitesine ulaşabilir.
Ancak bu rakam her zaman ürüne özel bir değer olarak değerlendirilmelidir, her Standart Zımba için evrensel bir kapasite olarak değil.
Gerçekte izin verilen yük, aşağıdaki gibi faktörlere bağlıdır:
Ağır iş aletleri seçerken bu önemli bir ayrımdır.
Daha güçlü görünen bir yumruk, otomatik olarak daha yüksek kapasiteli bir yumruk anlamına gelmez.
Aletin komple tasarımı, çalışma yükünü belirler.

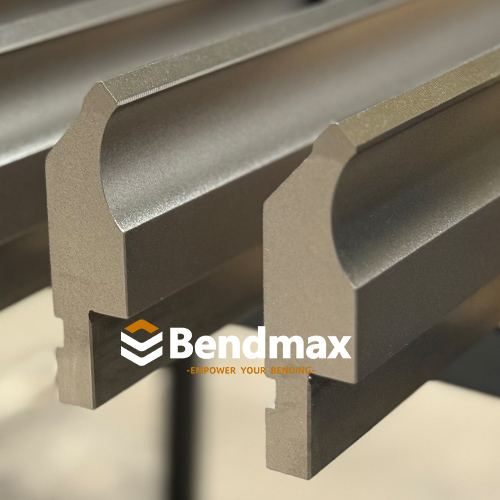

Standart bir zımba, sadece düz bir sertleştirilmiş çelik blok değildir.
Profili, bükülme bölgesine göre özenle tasarlanmıştır.
Birçok standart zımba tasarımında, dış yüzeyler nispeten düz kalırken, iç tarafta hafif bir içbükey kabartma bulunur.
Bu geometri, iş parçasının etrafında kullanışlı miktarda boşluk yaratır.
Bazı kısa flanşlı uygulamalar için bu, flanşın anlık bir müdahale olmaksızın zımba gövdesine daha yakın hareket edebileceği anlamına gelir.
Sonuç olarak, özel bir kaz boynu zımbası gerektiriyor gibi görünen bazı uygulamalar, uygun şekilde tasarlanmış standart bir zımba ile de tamamlanabilir.
Ama bir sınır var.
Standart zımba, temelde hala nispeten sağlam ve dayanıklı bir alettir.
İş parçası daha derinleştiğinde veya geri dönüş flanşı zımba etrafında daha fazla uzadığında, mevcut boşluk yetersiz hale gelebilir.
İşte bu noktada takım geometrisi, sadece takım mukavemetini artırmaktan daha önemli hale geliyor.
Bu, pres freni takım seçimindeki en önemli kavramlardan biridir.
İki farklı problemi hayal edin.
Çözüm şunları içerebilir:
Çözüm farklı.
Delme kuvvetini artırmak ek boşluk yaratmaz.
Eğer iş parçası bükme işlemi tamamlanmadan önce zımba gövdesine çarparsa, sorun geometrik bir sorundur.
Daha fazla alan sağlayan bir araca ihtiyacınız var.
Bu ayrım basitçe şöyle özetlenebilir:
Mukavemet, yük sorunlarını çözer. Geometri, boşluk sorunlarını çözer.
İşte tam da bu yüzden farklı delme profilleri mevcuttur.

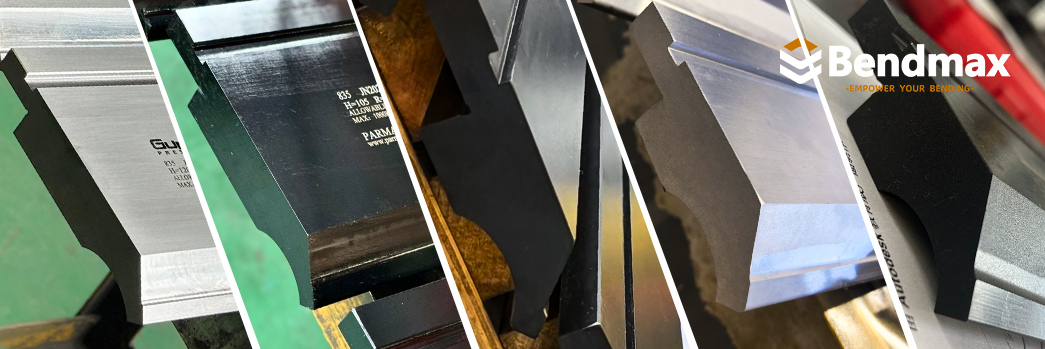

Pres freni takımları, 85°, 86° ve 88° civarındaki konfigürasyonlar da dahil olmak üzere farklı zımba açılarında mevcuttur.
85°'lik bir zımba, işlenmiş parçanın otomatik olarak 85°'lik bir büküme sahip olacağı anlamına gelmez.
Birçok hava bükme uygulamasında, 90° civarında açılar üretmek için gerekli şekillendirme boşluğunu ve aşırı bükme kabiliyetini sağlayacak şekilde zımba ve kalıp geometrisi seçilir.
Son bükme açısı, aşağıdakiler de dahil olmak üzere çeşitli değişkenlere bağlıdır:
Bu nedenle, zımba açısı, geri yaylanma için tek başına bir çözüm olarak değil, komple bükme sisteminin bir parçası olarak değerlendirilmelidir.

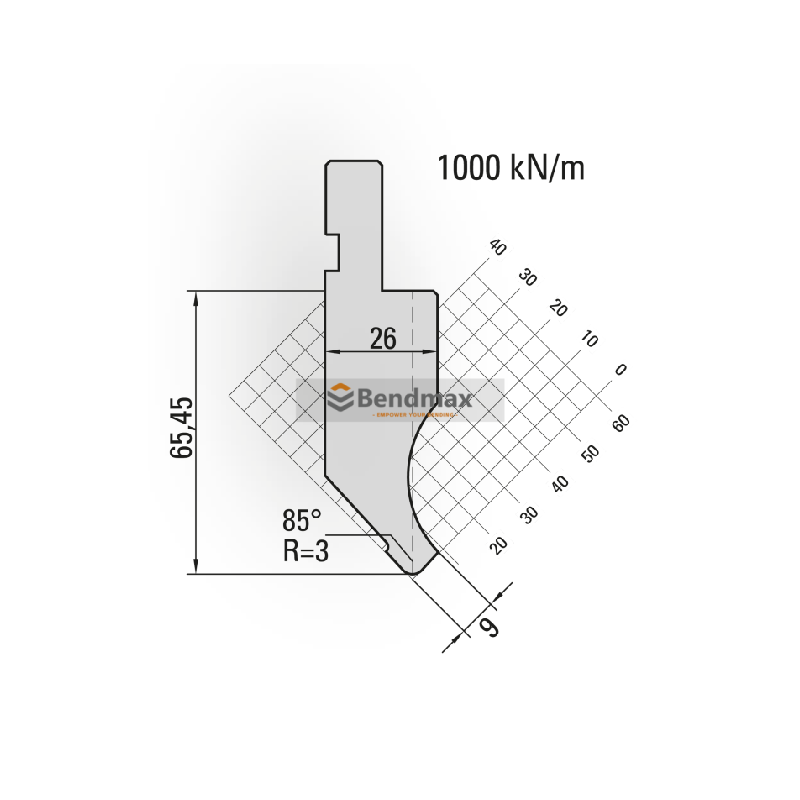

AMADA sistem Standart Pres Freni Zımbası NO.11.201

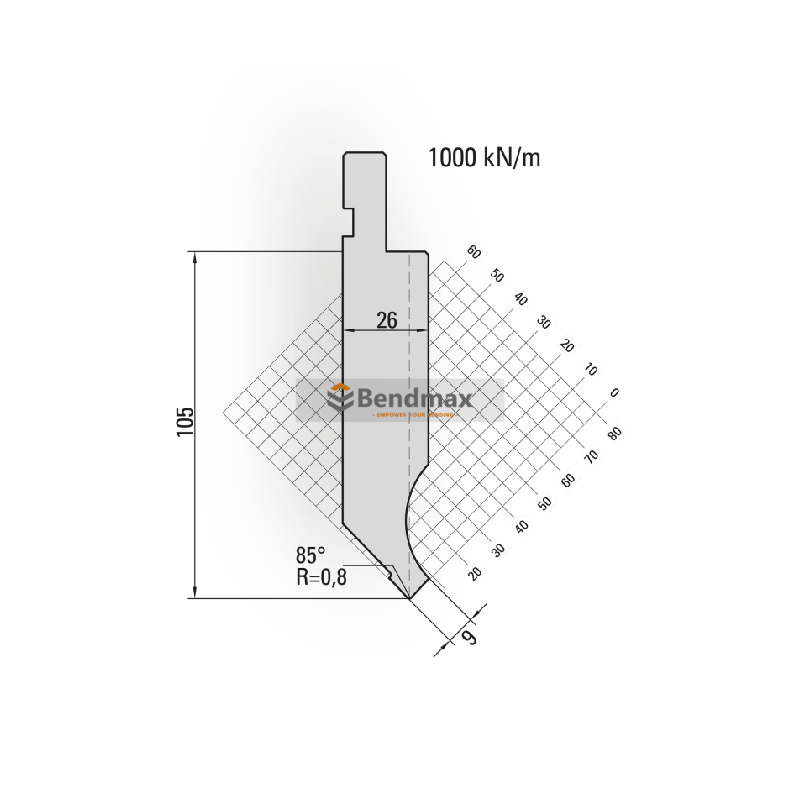

AMADA sistem Standart Pres Freni Zımbası NO.11.230

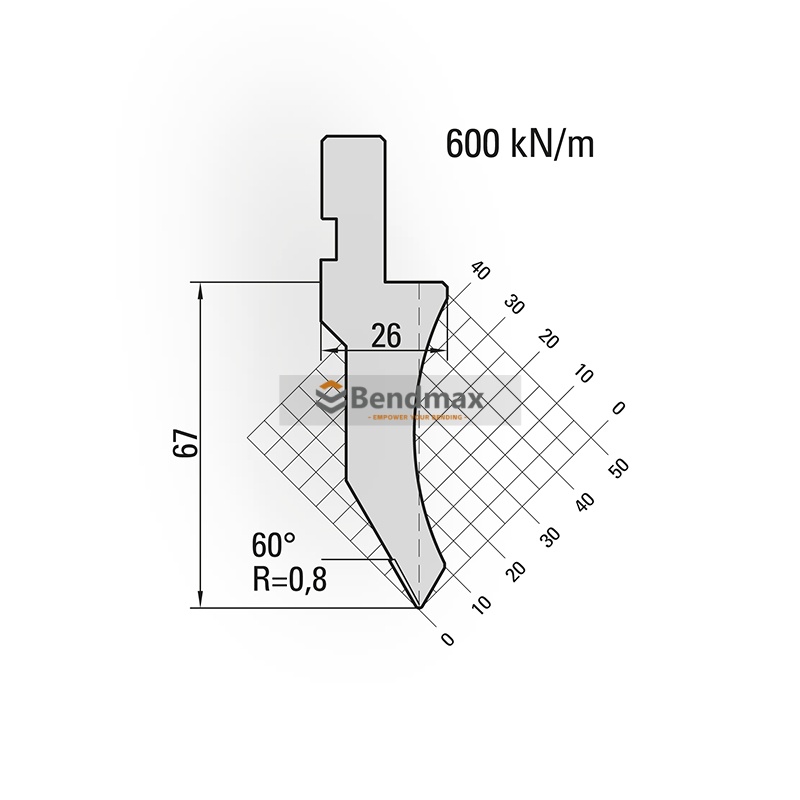

AMADA sistem Standart Pres Freni Zımbası NO.10.142

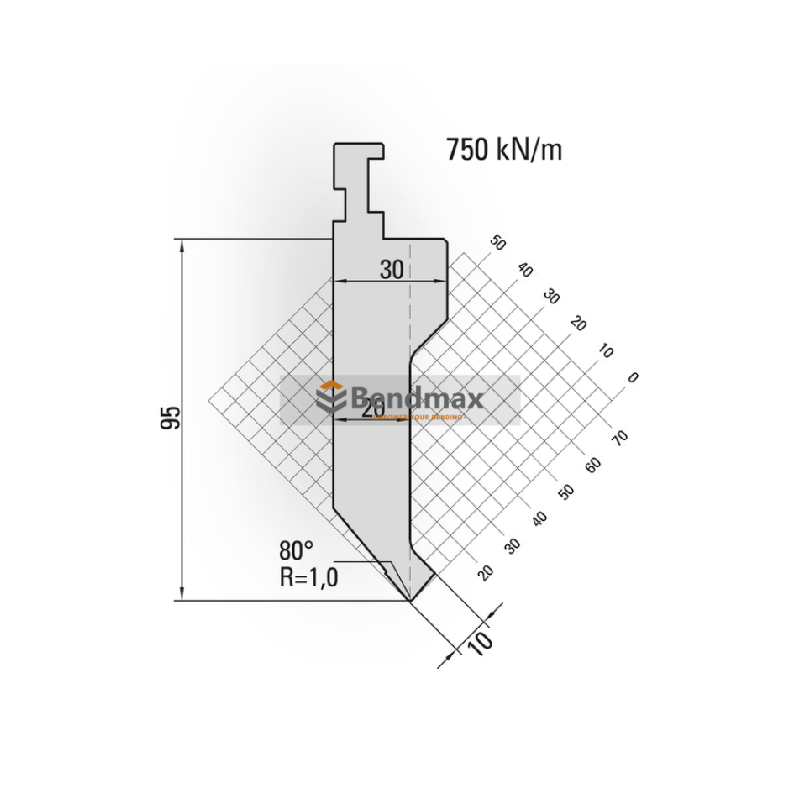

Wila Sistem Tip II Standart Zımba No. 14.020
Zımba ucunun yarıçapı, zımba ile sac levha arasındaki teması doğrudan etkiler.
Daha dar bir iç büküm gerektiren uygulamalar için daha küçük bir yarıçap uygun olabilirken, daha kalın malzemeler veya aşırı yüzey geriliminden kaçınılması gereken uygulamalar için daha büyük bir yarıçap gerekebilir.
Doğru yarıçap şunlara bağlıdır:
Malzeme + Kalınlık + V-Açıklığı + Gerekli İç Yarıçap + Bükme Yöntemi
Bu nedenle Bendmax, zımba seçimini yalnızca nominal açısına göre yapmayı önermez.
Delme işleminin tüm geometrisi, alt kalıp ve gerçek uygulama ile uyumlu olmalıdır.

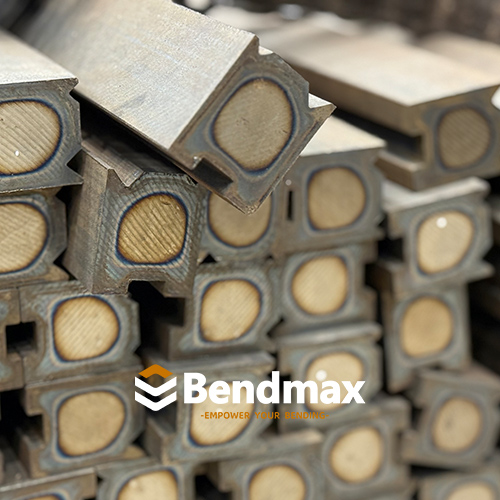

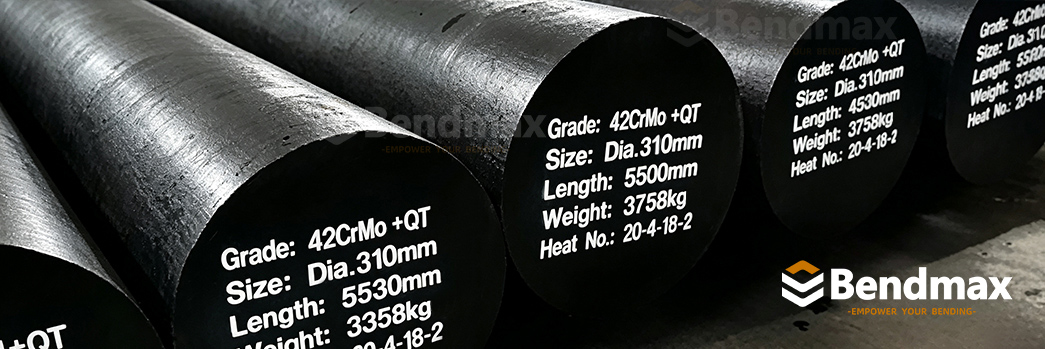

Bendmax pres freni takımları için, mukavemet, tokluk ve aşınma direncinin bir arada gerektiği uygulamalar için 42CrMo tercih edilmektedir.
Bu malzeme, özellikle zorlu pres freni takımları için uygundur çünkü takımın tekrar tekrar yoğun şekillendirme yüklerine dayanması gerekir.

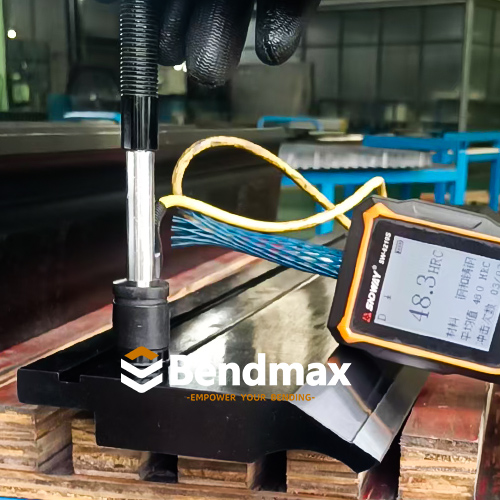

Bendmax ayrıca doğrudan temas ve aşınmaya maruz kalan bölgelerin sertleştirilmesine de odaklanmaktadır.
İşleme yarıçapının ve giriş yarıçapının sertleştirilmesi, aşağıdakilere karşı direnci artırmaya yardımcı olur:
Amaç, sadece tüm aleti son derece zor hale getirmek değil.
Bir pres bükme aleti, mukavemet, tokluk, sertlik ve boyutsal kararlılık arasında doğru bir dengeye sahip olmalıdır.
Hassas taşlama, pres freni takımlarının imalatında önemli bir parçadır.
Çalışma yüzeylerinin, farklı takım parçalarının tutarlı bir şekilde birlikte çalışabilmesi için doğru geometriyi koruması gerekir.

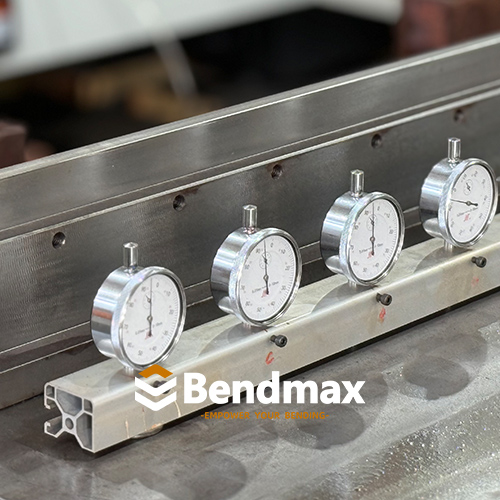

Hassas işleme ve taşlama, kontrolü artırmaya yardımcı olur:

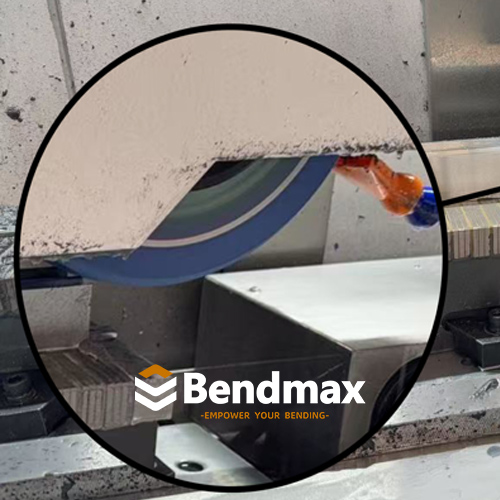

Taşlama Çarkı Şekillendirme
Parçalı takım tezgahlarında boyutsal tutarlılık özellikle önem kazanır.
Komşu segmentler arasındaki küçük bir fark, temas durumunu etkileyebilir ve nihayetinde bükülme tutarlılığını etkileyebilir.
Bu nedenle hassas takım üretimi, sadece "doğru görünen" bir takım üretmekle ilgili değildir.
Gerçek bükme işlemi sırasında, geometrinin en önemli noktalarda doğru kalması şarttır.

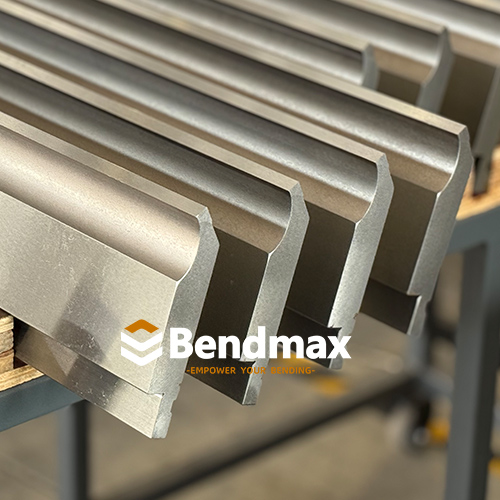

Bendmax Standart Pres Freni Takımları Sergisi
Evet, eğer zımba doğru şekilde tasarlanmış ve uygulamaya uygunsa.
Ağır hizmet tipi standart zımbalar, genellikle daha yüksek bükme yükleri ve sağlam bir takım yapısı gerektiren uygulamalarda tercih edilir.
Ancak, alet seçimi asla yalnızca malzeme kalınlığına göre yapılmamalıdır.
Mühendis ayrıca şunları da dikkate almalıdır:
Zorlu uygulamalar için, takım sistemi her zaman komple bir sistem olarak kontrol edilmelidir.
İşte bu noktada iki araç arasındaki fark çok açık bir şekilde ortaya çıkıyor.
| Özellik | Ağır Hizmet Tipi Standart Zımba | Kazboynu Yumruğu |
|---|---|---|
| Başlıca avantaj | Güç ve çok yönlülük | Gümrükleme |
| Gövde tasarımı | Sağlam / dayanıklı | Gömme / açık boyun geometrisi |
| Genel bükme | Harika | İyi |
| Ağır hizmet uygulamaları | Güçlü seçenek | Uygulamaya bağlı |
| Kısa flanş açıklığı | Uygun tasarımlarda iyidir | Harika |
| Derin kutular | Geometriyle sınırlı | Harika |
| U-profilleri | Geometriyle sınırlı | Harika |
| Dönüş flanşları | Uygulamaya bağlı | Daha iyi erişim |
| Karmaşık profiller | Sınırlı | Daha uygun |
| Ana mühendislik amacı | Eğilme yüklerini taşıma | Takım/iş parçası etkileşimini önleyin. |
Önemli nokta şu:
Kazboynu yumrukları, sadece "daha güçlü standart yumruklar" değildir.
Farklı bir mühendislik sorununu çözüyorlar.
Standart bir zımba, yapısal sağlamlığa ve genel amaçlı performansa büyük önem verir.
Bir kaz boynu zımbası, ek boşluk yaratmak için üst takım geometrisini değiştirir.
Standart bir zımba genellikle şu durumlarda iyi bir tercihtir:
Bu durum, birçok imalat atölyesi için Standart Zımba'yı dikkate alınması gereken ilk alet haline getiriyor.
Gerekli performansı standart bir zımba zaten sağlıyorsa, özel bir zımba kullanmanın hiçbir nedeni yoktur.
İş parçası zımbaya engel olmaya başlayınca durum değişir.
Tipik uyarı işaretleri şunlardır:
Bu aşamada, daha güçlü bir Standart Zımba seçmek sorunu mutlaka çözmez.
Soru şu hale geliyor:
Viraj çevresinde nasıl daha fazla alan yaratabiliriz?
Bu soru, Bendmax serisindeki bir sonraki makaleye doğrudan götürüyor.
Bendmax, standart zımbalarını üç pratik gereksinimi göz önünde bulundurarak tasarlar:
42CrMo yapısı, zorlu bükme uygulamaları için sağlam bir temel sağlar.
Hassas işleme ve taşlama, takım geometrisinin ve boyutsal doğruluğun tutarlı kalmasına yardımcı olur.
Standart zımba profilleri yaygın olarak kullanılmaktadır; bu da Bendmax'ın verimli üretim yapmasını ve tekrarlanan siparişleri, toplu siparişleri ve pratik teslim sürelerini desteklemesini sağlamaktadır.
Toplu halde takım satın alan müşteriler için standartlaştırılmış üretim, siparişler arasında tutarlılığı artırmaya da yardımcı olur.
Standart zımba, pres freni takımları hakkında önemli bir ders veriyor:
Her sorunu daha fazla güç kullanarak çözmeye çalışmayın.
Eğilme yükü söz konusu olduğunda sağlam bir alet çok değerlidir.
Ancak iş parçası takım üzerinde fiziksel olarak hareket edemediğinde, mukavemet artık birincil sorun olmaktan çıkar.
Bu aletin farklı bir geometriye ihtiyacı var.
İşte bir sonraki takım çözümü arayışımız da buradan başlıyor.
Ürün Detayları
Bu alet, teknik özellikler ve uyumluluk hakkında daha fazla bilgi edinin.
İlgili Çözümler
İlgili uygulamalara, bükme yöntemlerine ve takım ekipmanları hakkındaki tartışmalara bakın.
Fiyat bilgisi mi gerekiyor?
İhtiyaçlarınızı bize bildirin ve size uygun alet önerisi ve fiyat teklifi alın.
Yüksek Açıklıklı Kuğu Boynu Geometrisi, Standart Zımbaların Çözemediği Açıklık Sorunlarını Nasıl Çözüyor?
Bir sonraki yazıda, mukavemetten boşluk payına geçerek, kaz boynu zımbalarının derin kutular, U profiller, geri dönüş flanşları ve geleneksel standart zımbaların iş parçasıyla fiziksel olarak etkileşime girebileceği diğer uygulamalar için nasıl tasarlandığını inceleyeceğiz.
