Standart delme işlemleri için yeterli alan kalmadığında,

Kazboynu yumrukları yer açar.

Derin Kutular, U-Kanallar ve Geri Dönüş Flanşları için Kazboynu Pres Fren Zımbaları

Bendmax Genel Amaçlı Pres Fren Aletleri Serisinin ilk makalesinde, şunları tanıtmıştık: Standart Pres Freni Zımbası Günlük bükme hareketlerinin çok yönlü temeli olarak.

Standart bir zımba güçlü, pratik ve birçok geleneksel bükme işlemi için uygundur. Bununla birlikte, bazı iş parçaları farklı bir zorluk yaratır: Sorun eğilme kuvveti değil, yetersiz boşluktur..

Derin kutular, U-kanallar, geri dönüş flanşları ve çok bükümlü muhafazalar, şekillendirme işlemi tamamlanmadan önce geleneksel düz zımbalama işlemine müdahale edebilir. Bu durumda, makine tonajını artırmak sorunu çözmeyecektir.

Çözüm genellikle farklı bir takım geometrisidir.

Standart yumrukların alanı tükendiğinde, kaz boynu yumruklar yer açar.

1. Kazboynu pres bükme aleti nedir?

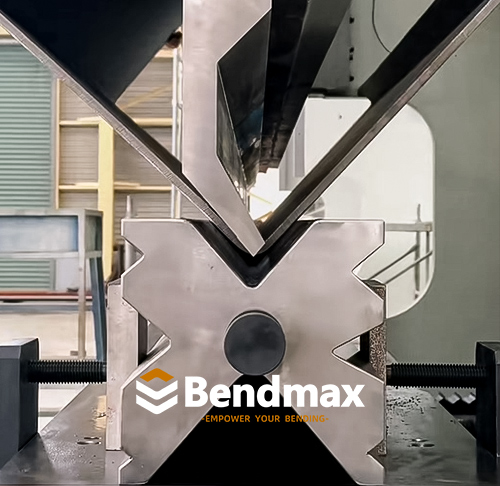

A Kazboynu Yumruğu Bu, pres freni için özel bir üst takım parçasıdır. Gömme, kavisli veya ofset profili, zımba ucunun arkasında ek boşluk yaratır.

Bu açık alan, önceden şekillendirilmiş flanşların ve derin iş parçası bölümlerinin, takım ile çarpışmadan zımba gövdesi etrafında hareket etmesine olanak tanır.

Geleneksel standart zımbaya kıyasla, kaz boynu zımba özellikle şu amaçlar için kullanışlıdır:

• Derin kutu bükme
• U-şekilli kanal şekillendirme
• Dönüş flanşı bükme
• Elektrik panosu üretimi
• Muhafaza ve gövde imalatı
• Derin kanallar ve tavalar
• Çok aşamalı bükme işlemleri
• İç boşluğu kısıtlı parçalar

İsmi, aletin karakteristik boyun şeklindeki profilinden geliyor. Geometrisi, düz bir zımbanın normalde iş parçasıyla çakışacağı yerde boşluk sağlamak üzere tasarlanmıştır.

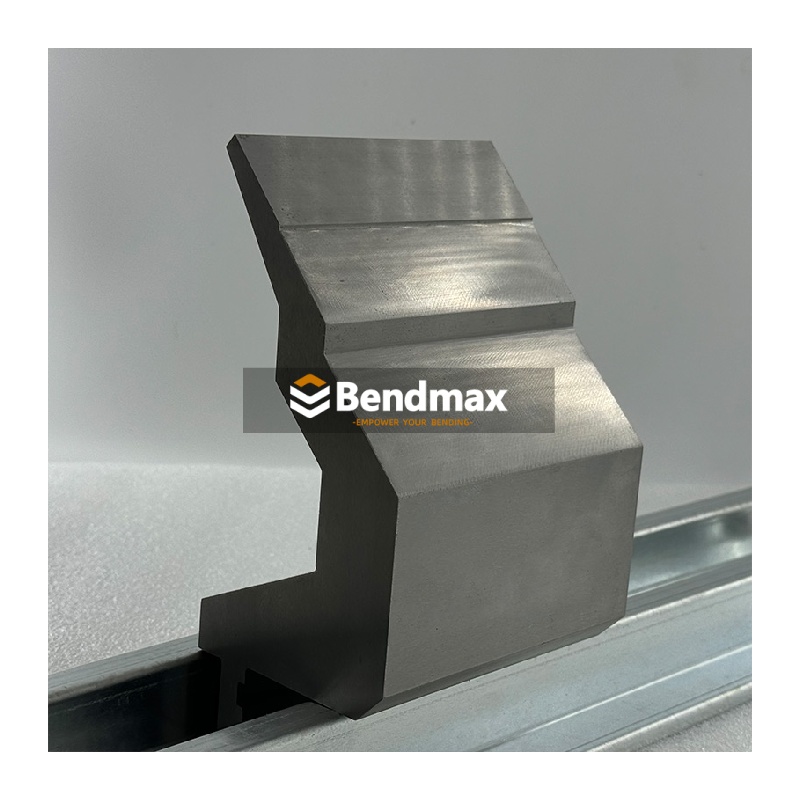

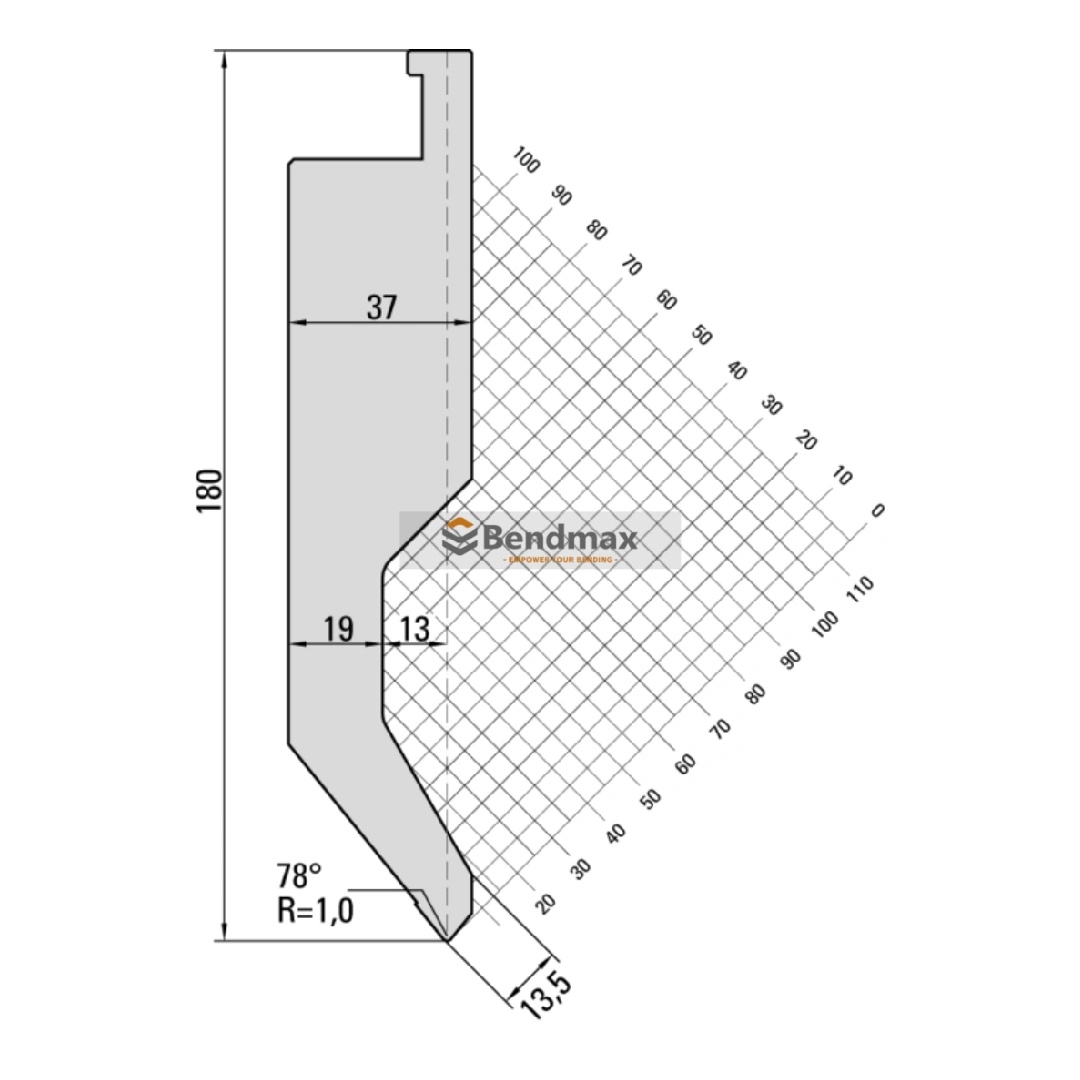

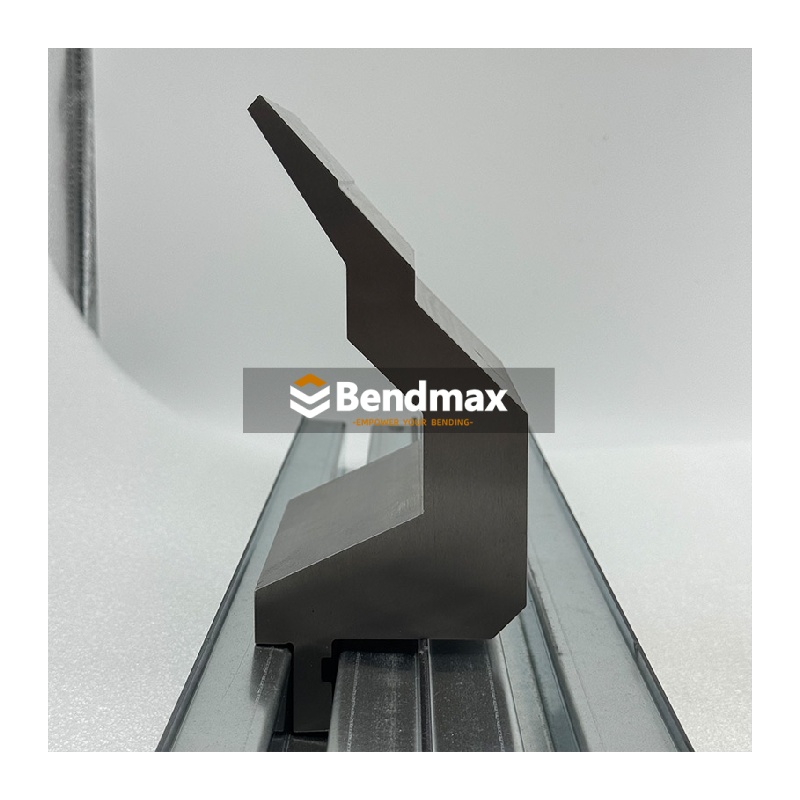

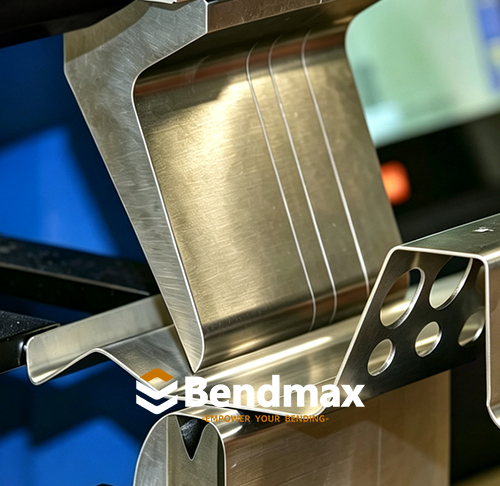

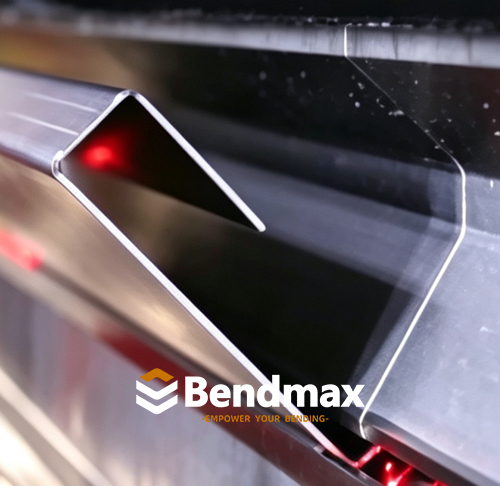

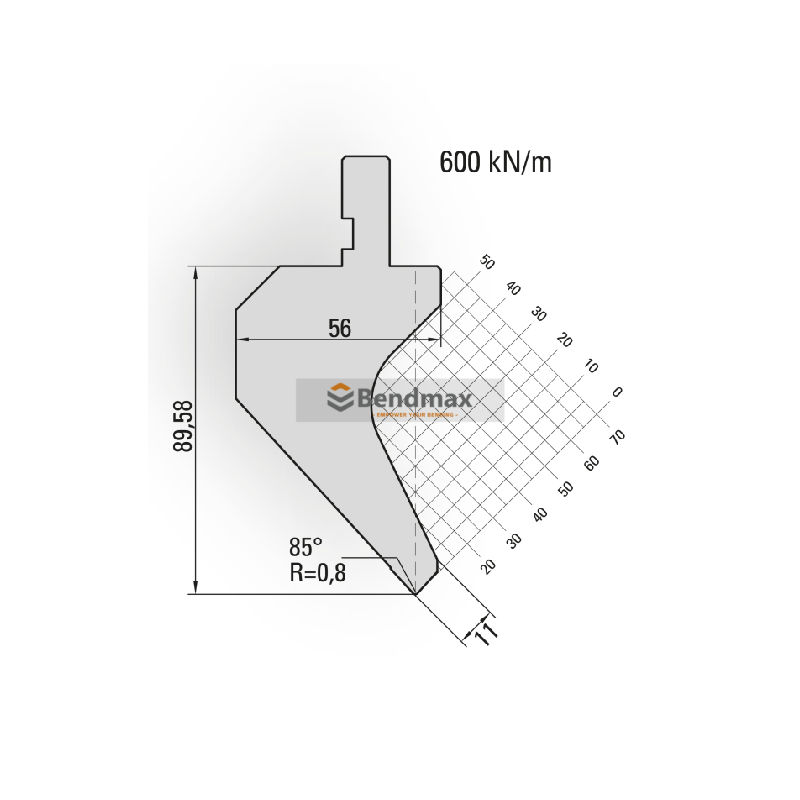

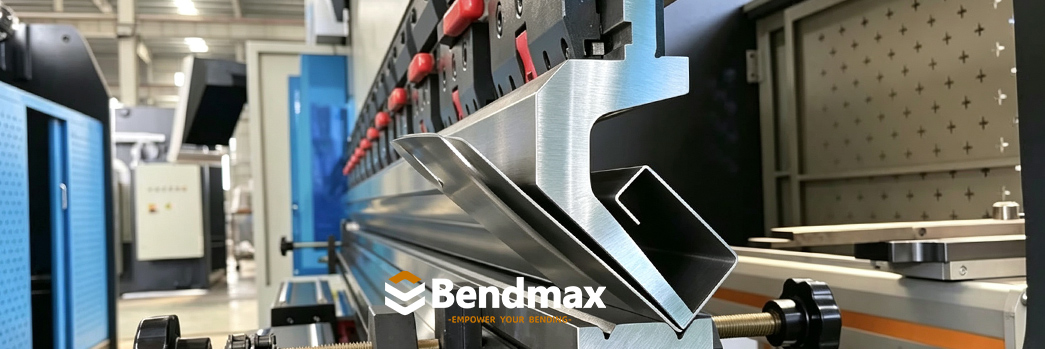

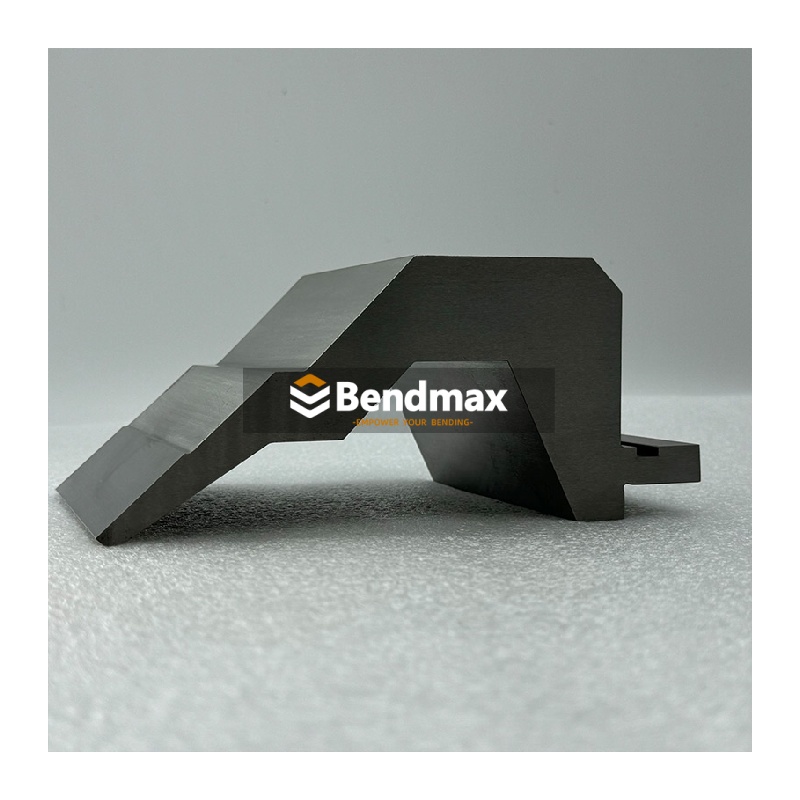

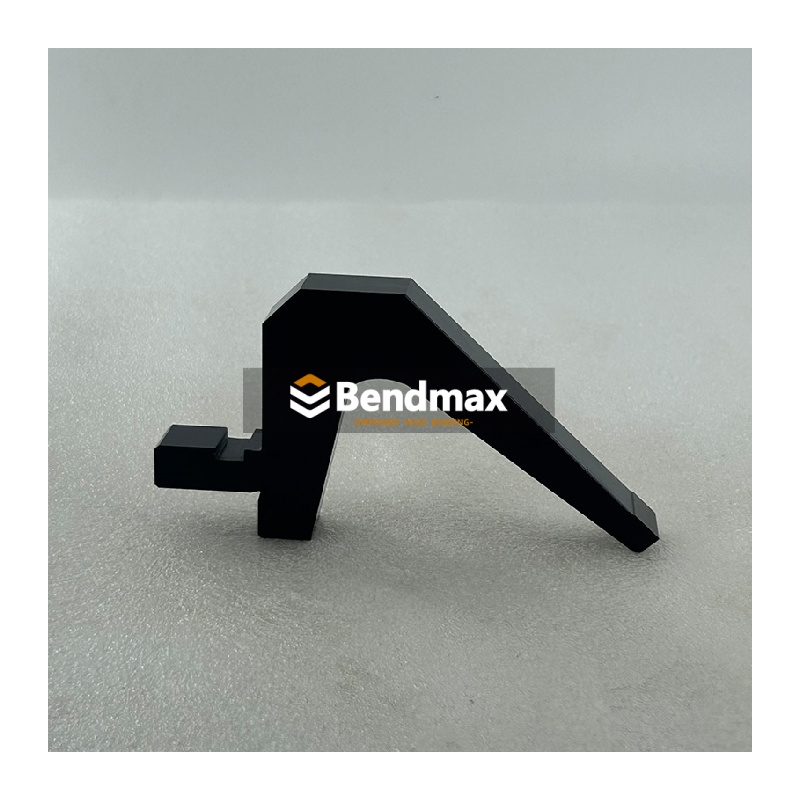

Bednmax - Amada sistem pres freni kuğu boynu/kuğu zımbası

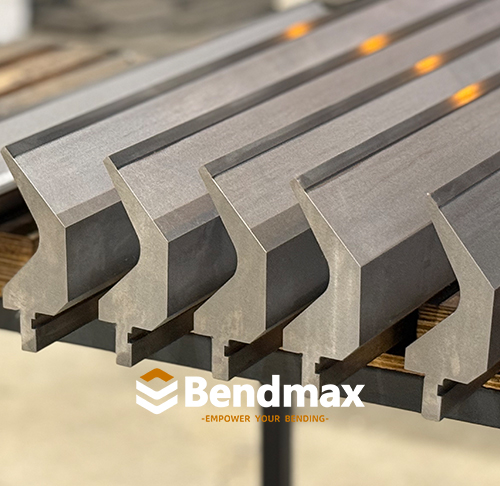

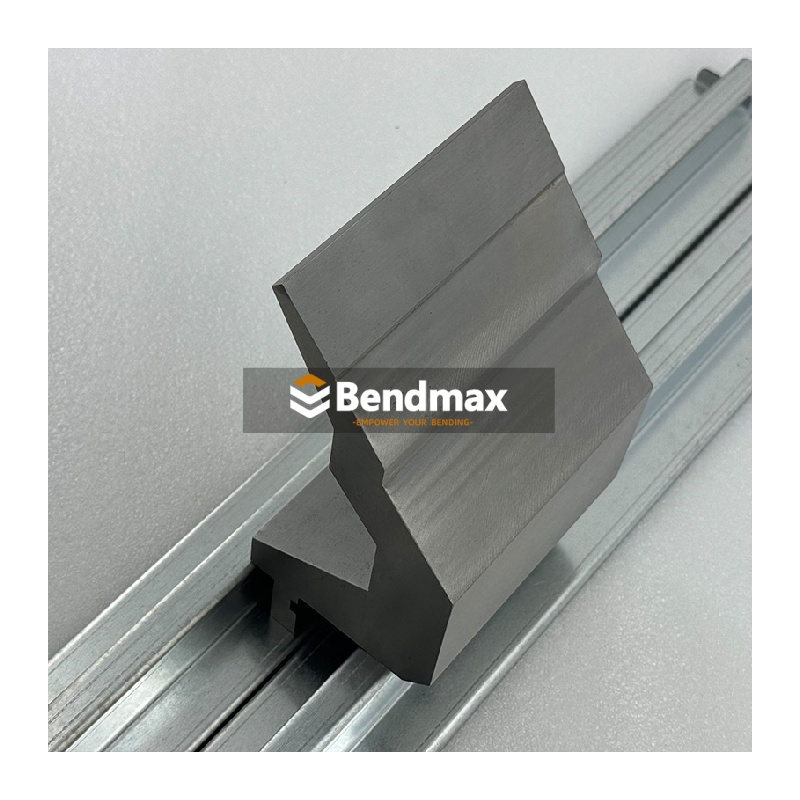

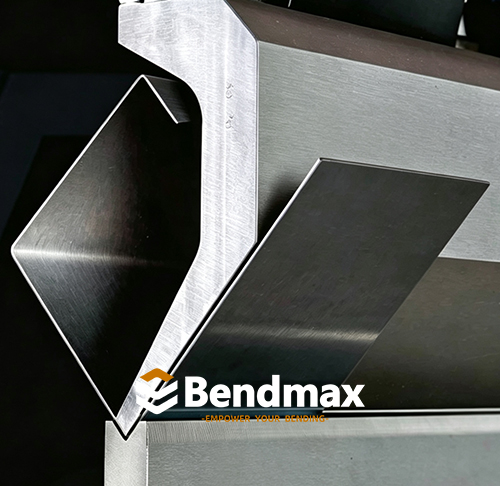

Bednmax - Amada sistem pres freni kuğu boynu/kuğu zımbası

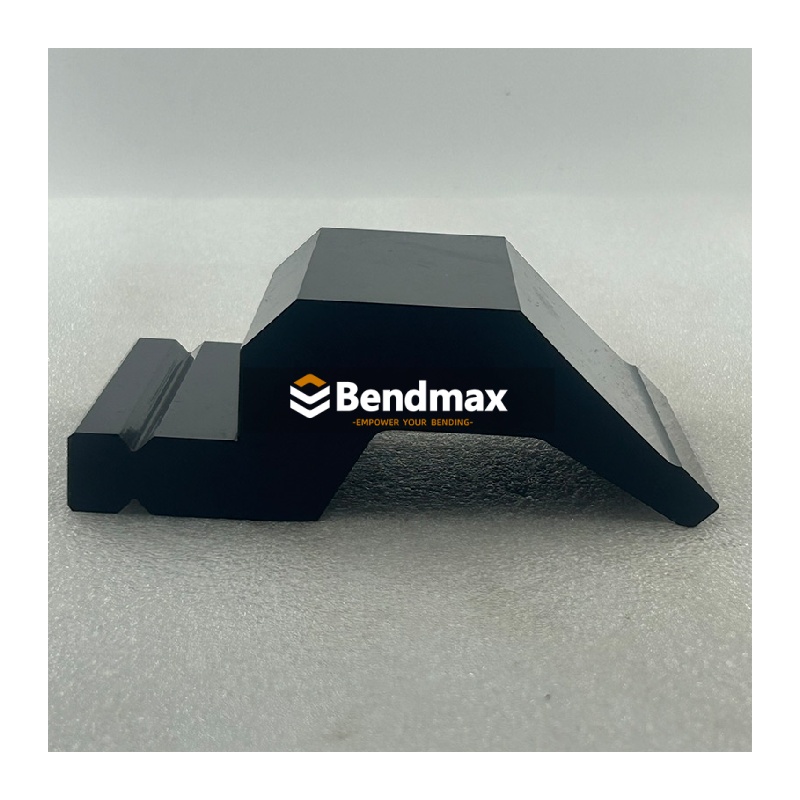

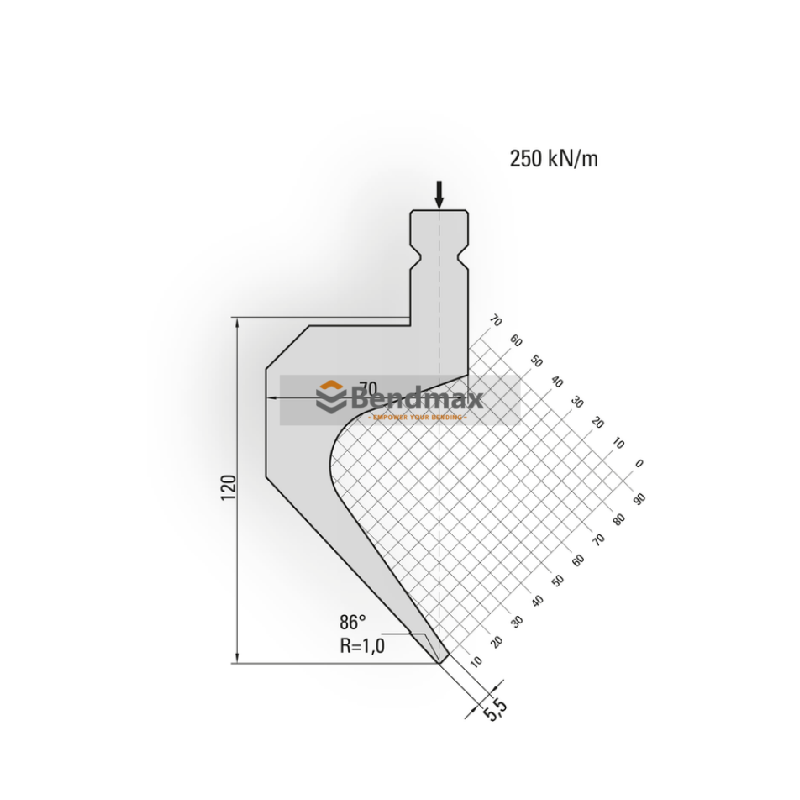

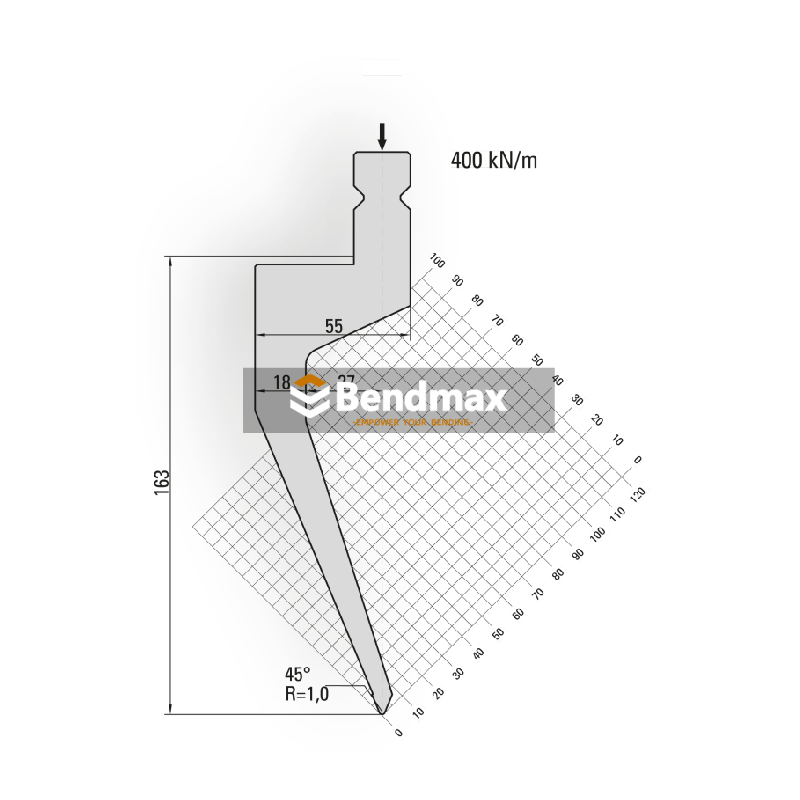

Bednmax - WILA/Trumpf sistemli pres freni, kuğu boynu/kuğu zımbası

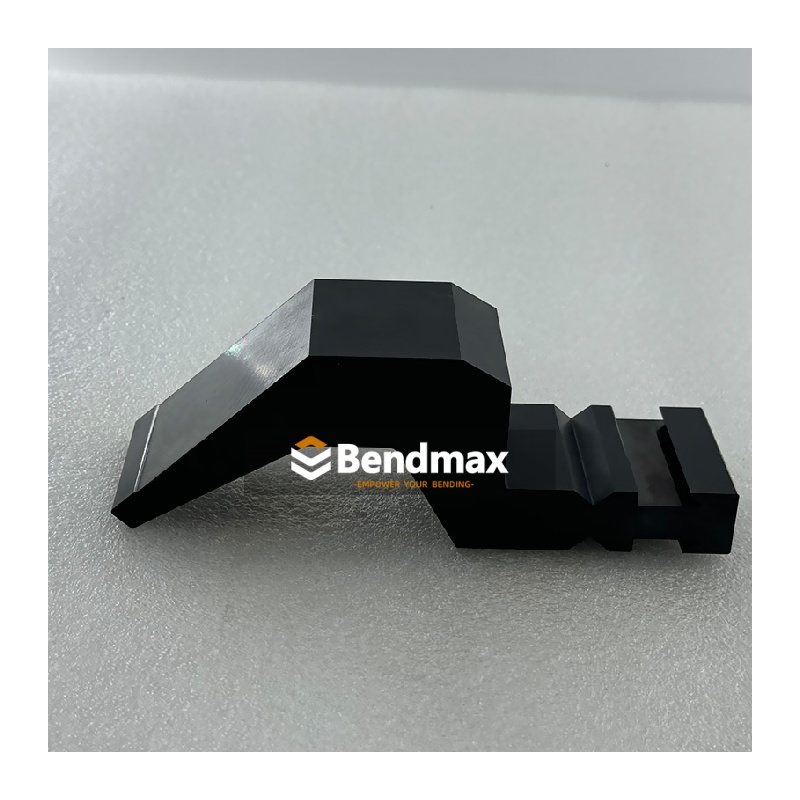

Bednmax - Bystronic sistem pres freni kuğu boynu/kuğu zımbası

2. Standart Zımbaların Bazen Boşluk Yetersizliğinin Sebepleri

Standart bir zımba, nispeten sağlam ve dayanıklı bir gövdeye sahiptir. Bu tasarım, iyi bir yapısal dayanıklılık sağlar ve genel amaçlı bükme işlemleri için uygun hale getirir.

Ancak, karmaşık bükme işlemleri sırasında iş parçası düz kalmaz.

İlk bükülmeden sonra flanş yükselir. Birkaç bükülmeden sonra, iş parçası üst aleti çevrelemeye başlayabilir. Bir sonraki flanş yukarı doğru hareket ettiğinde, Standart Zımbanın katı gövdesiyle çarpışabilir.

Tipik girişim sorunları şunlardır:

• Yumruk gövdesine isabet eden derin bir yan duvar.
• Geri dönüş flanşı zımba ile çarpışıyor.
• Daha önce bükülmüş olan flanş, takım tutucuya temas ediyor.
• Dar bir kutu, düz bir yumruk için çok daralmaya başladı.
• Parçanın aleti çevrelemesi nedeniyle son bükme işlemi imkansız hale geliyor.

Bu bir temizleme sorunuBu, mutlaka bir güç sorunu anlamına gelmez.

Mukavemet, yük sorunlarını çözer. Geometri, boşluk sorunlarını çözer.

Daha güçlü bir standart zımba daha fazla bükme kuvvetine dayanabilir, ancak derin veya önceden oluşturulmuş bir flanşın etrafında ek boşluk yaratamaz.

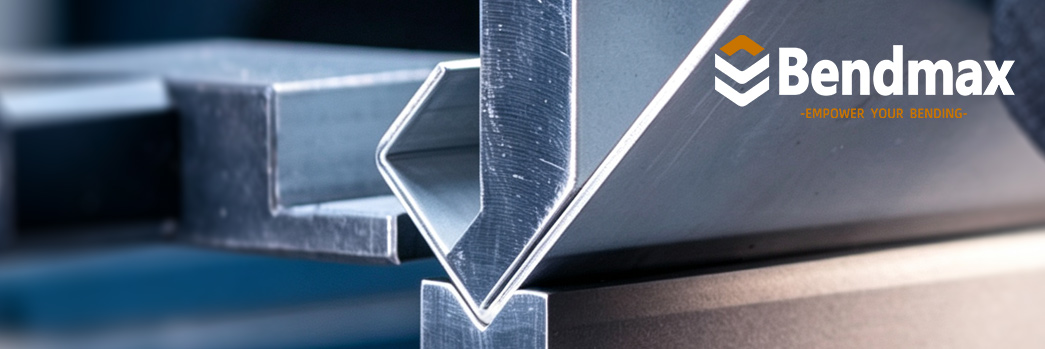

3. Kazboynu geometrisi nasıl daha fazla alan yaratır? Kaz boynu zımbasının en belirgin özelliği, girintili boyun veya boğaz kısmıdır. Alet, zımba ucunun arkasında sağlam bir profil kullanmak yerine, girişim alanından malzeme çıkarır. Bu, bükme hareketi sırasında iş parçası flanşının geçebileceği bir boşluk bölgesi oluşturur. Çalışma prensibi basittir: • Zımba ucu sac levhaya temas eder. • Malzeme, V-şekilli kalıbın etrafında oluşmaya başlar. • Önceden bükülmüş olan flanşlar yukarı doğru hareket eder. • Gömme zımba profili, bu flanşlar için yer sağlar. • Bükme işlemi, iş parçasının zımba gövdesine çarpmasına gerek kalmadan tamamlanabilir.   Bu geometri, özellikle derin kutular veya geri dönüş bükümleri oluştururken, iş parçasının ardışık işlemler sırasında üst takıma giderek daha fazla yaklaştığı durumlarda son derece değerlidir.

4. Kazboynu Zımbalarının Tipik Uygulamaları

Derin Kutu Bükme

Derin kutular, kaz boynu zımbalarının en yaygın kullanım alanlarından biridir.

Bir kutunun ilk kenarları büküldüğünde, kalan kenarlar zımbanın yanında yükselebilir. Düz bir zımba, son büküm tamamlanmadan önce bu duvarlara çarpabilir.

Kaz boynu şeklindeki zımbanın girintili profili, mevcut kutu duvarlarının boşluk alanına doğru hareket etmesine olanak tanır.

Tipik ürünler şunlardır:

5. Kazboynu yumruğu ile standart yumruk karşılaştırması

Bu iki araç birbirinin doğrudan yerine geçemez.

İş parçasının geleneksel geometrisi ve yeterli boşluk payı olduğunda genellikle standart bir zımba seçilmelidir. İş parçası standart aletle fiziksel olarak çakıştığında ise kaz boynu zımba kullanışlı hale gelir.

6. Başlıca Avantaj: Daha Fazla Boşluk

Kaz boynu zımbasının en büyük avantajı daha yüksek tonaj veya daha keskin bükme açısı değildir.

Başlıca avantajı şudur: ek gümrük.

Bu, üreticilere şu konularda yardımcı olabilir:

• Daha derin virajları tamamlayın

• Zımba ile iş parçası arasındaki etkileşimi azaltın.

• Dönüş flanşlarını daha kolay şekillendirin

• Dar profillere erişimi iyileştirin

• Özel iş parçası rahatlatma kesimlerine olan ihtiyacı azaltın.

• Karmaşık bükme dizilerini basitleştirin

• Üretim esnekliğini iyileştirin

Birçok derin profilli uygulama için, doğru zımba geometrisi, daha güçlü bir alet seçmekten daha önemli olabilir.

Pres Freni Kazboynu / Kuğu Delme

7. Yapısal Dengeleme

Kaz boynu zımbasının oluşturduğu boşluk, zımba gövdesinden malzeme çıkarılmasıyla elde edilir.

Bu, daha derin bir boğazın, çalışma ucunu destekleyen kesit alanını azaltabileceği anlamına gelir. Boğaz derinleştikçe, zımba daha da küçülebilir. daha hassas olduğu konular: • Eğilme yükü • Takım sapması • Dengesiz yükleme • Yoğunlaştırılmış basınç • Yanlış delme uzunluğu • Aşırı şekillendirme kuvveti • Yanlış kalıp seçimi

Bu nedenle, bir kaz boynu zımbası yalnızca görünümüne veya boğaz derinliğine göre seçilmemelidir. Gerekli boşluk şu hususlarla dengelenmelidir: • Malzeme kalınlığı • Malzeme türü • Gerekli iç yarıçap • Kutu veya flanş derinliği • Bükme uzunluğu • Vuruş açısı • V-kalıp açıklığı • Makine tonajı • Takım yükü derecesi • Gerçek bükme yöntemi   Kaz boynu zımba, boşluk yaratmak için tasarlanmıştır, ancak yine de uygulama için yeterli yapısal sağlamlığa sahip olması gerekir.

8. Boğaz Derinliğinin Önemi

Boğaz derinliği, zımba ucunun arkasında ne kadar boş alan olduğunu belirler.

Ancak, daha fazla boğaz derinliği her zaman daha iyi anlamına gelmez. Çok derin bir oyuk, aletin rijitliğini azaltabilir ve izin verilen bükme yükünü sınırlayabilir.

Doğru yaklaşım, seçmektir. Gerekli açıklığı sağlayan minimum boğaz derinliğiYeterli güç ve istikrarı korurken.

9. Kazboynu Yumrukları ve Kutu Bükme Dizisi



Kutu bükme işleminin başarılı olması için takım seçimi tek başına yeterli değildir. Bükme sırası da boşluk payını etkiler.

Birçok kutu şeklindeki parça için, operatörler önce daha kısa flanşları bükmeyi düşünmelidir. Bu, daha sonraki bükümler için erişimi korumaya ve zımbanın önceden oluşturulmuş duvarlarla çevrelenmesi riskini azaltmaya yardımcı olabilir.

Üretimden önce şunları kontrol edin:

Her bir flanşın yüksekliği

Karşı duvarlar arasındaki mesafe

Yumruk boğaz derinliği

Yumruk segmentinin uzunluğu

Alet tutucunun boyutları

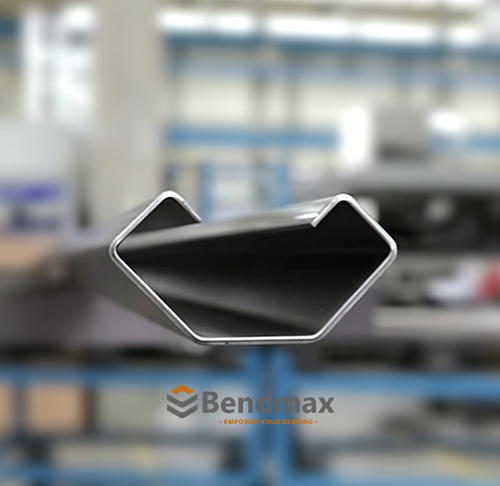

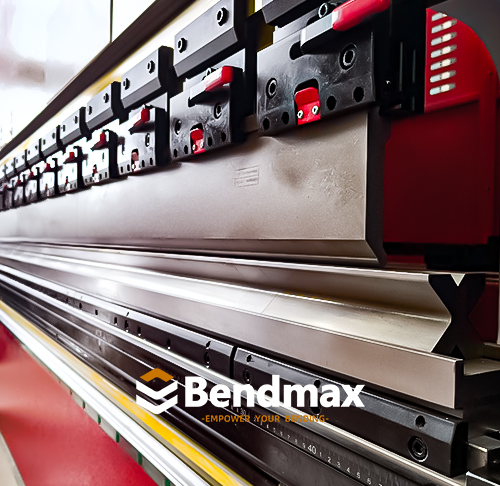

Makine gün ışığı

Son virajın konumu

Köşe müdahalesi olasılığı

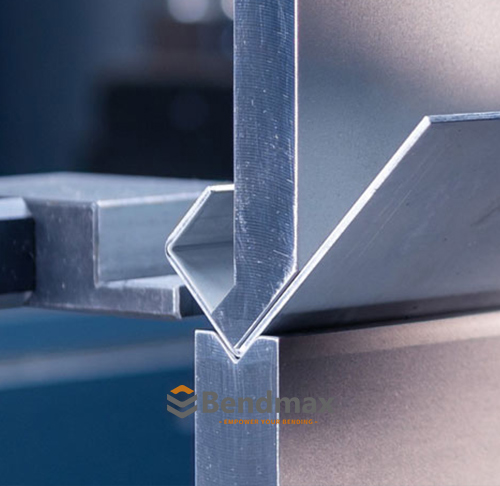

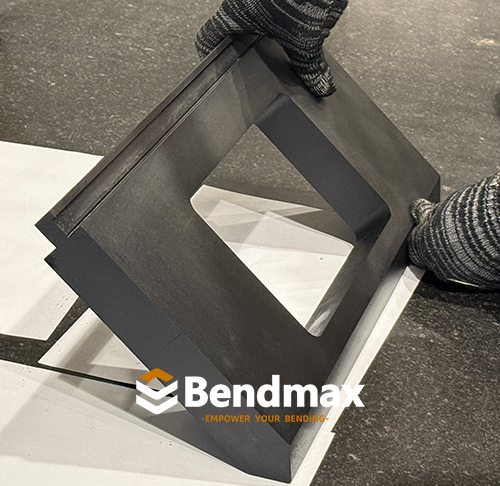

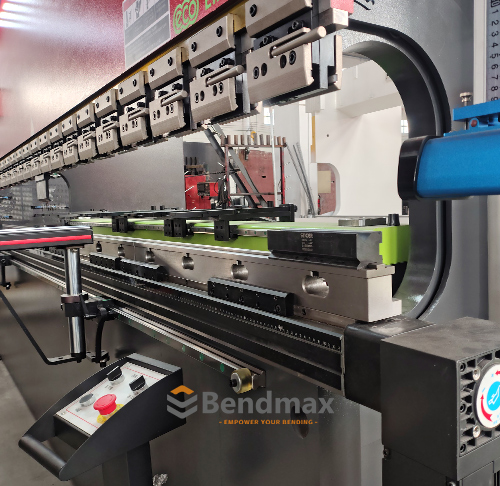

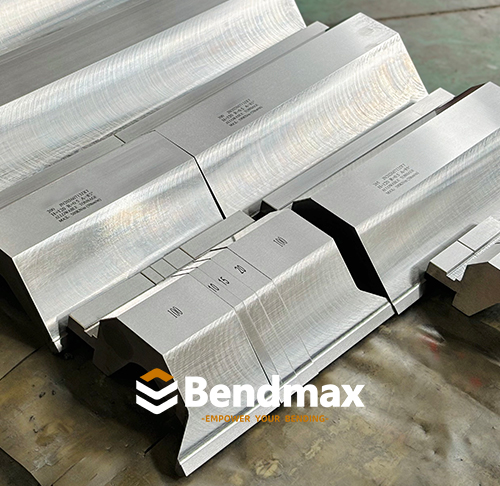

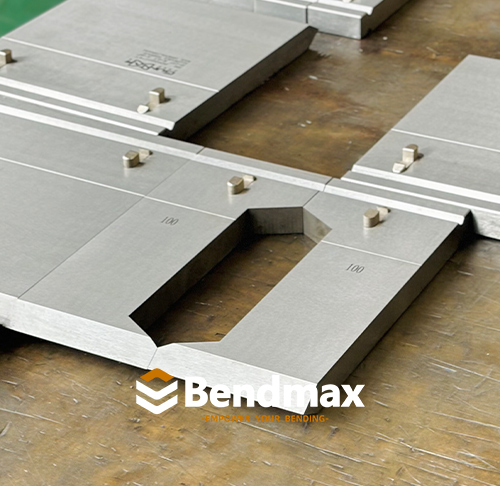

Dar veya tamamen kapalı kutular için, bölümlü takımlar veya özel boynuz bölümleri de gerekebilir. Tek bir kaz boynu zımba, her yatay veya köşe boşluğu sorununu çözemez.

10. Kaz boynu zımbaları evrensel bir çözüm değildir.

Kaz boynu zımbaları daha fazla boşluk sağlasa da, her bükme sınırlamasını ortadan kaldırmazlar.

Gooseneck Punch şu durumlarda uygun olmayabilir:

• Gerekli eğilme yükü çok yüksek.

• Boğaz derinliği yetersiz.

• Kutu, makinenin ulaşabileceği boşluktan daha derin.

• Alet, gerekli yük için çok uzun.

• İş parçasının her iki zımba ucunda da boşluk olması gerekmektedir.

• Parça özel bir ofset veya boynuz profili gerektiriyor.

• Seçilen V-die, uygulama ile uyumlu değil.

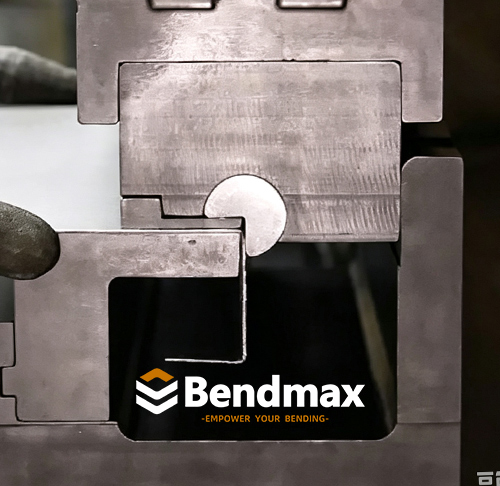

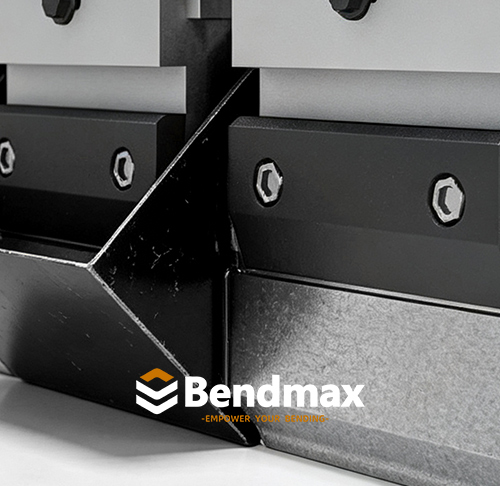

Bu durumlarda çözüm şunları içerebilir:

En uygun takım seçimi, yalnızca bir boyuta değil, iş parçasının tüm geometrisine bağlıdır.

Kaz boynu zımba aleti seçmeden önce lütfen aşağıdaki bilgileri inceleyin.

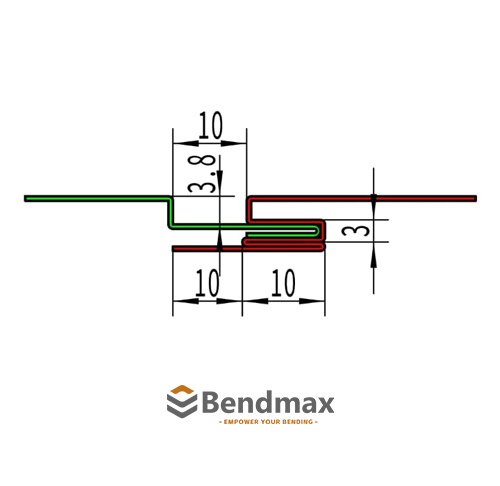

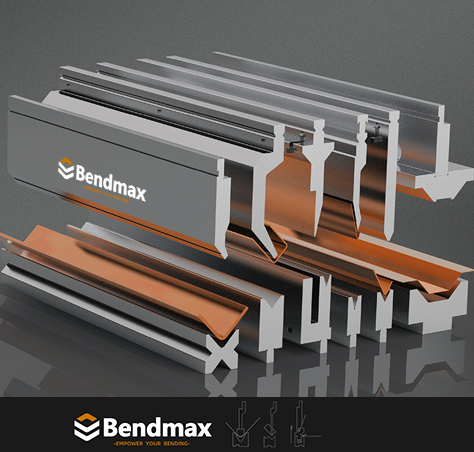

Takım Sistemi Pres freni takım arayüzünü aşağıdaki gibi doğrulayın: Amada sistemi Trumpf sistemi WILA sistemi Bystronic sistemi LVD sistemi

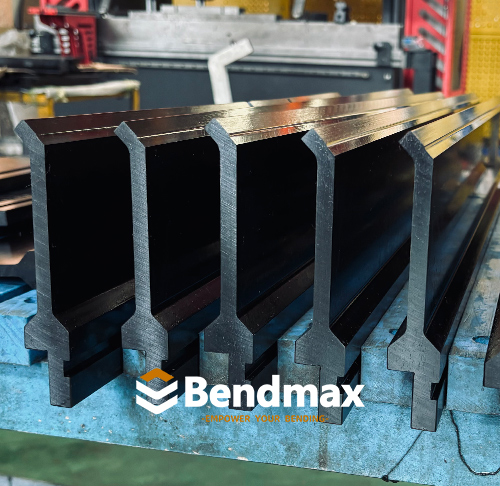

12. Bendmax'ten Kaz Boynu Yumrukları

Bendmax, standart ve özel bükme uygulamaları için pres bükme zımbaları ve kalıpları üretmektedir.

Gooseneck zımba çözümlerimiz şunları sağlamak üzere tasarlanmıştır:

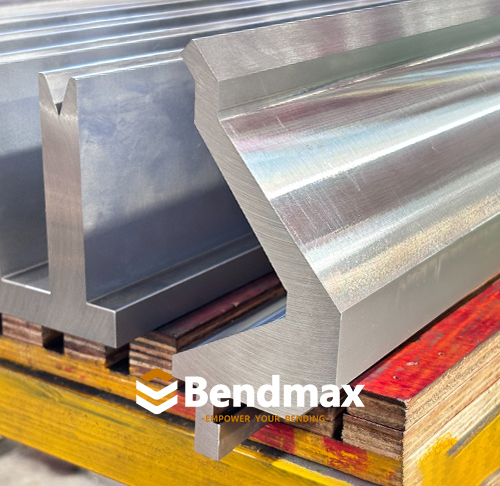

		Güvenilir Gümrükleme Gömme profiller, derin kutular, U-kanallar ve dönüş flanşları için ek alan yaratır.
		Hassas Geometri Hassas işleme ve taşlama, zımba boyutlarının ve şekillendirme performansının tutarlı kalmasına yardımcı olur.
		Uygun Malzeme Seçimi Kullanım alanına bağlı olarak, Bendmax kalıpları C45 veya 42CrMo gibi malzemeler kullanılarak üretilebilir.
		Uygulama Tabanlı Özelleştirme Müşterinin iş parçası ve makine gereksinimlerine göre farklı boğaz derinlikleri, zımba açıları, çalışma yükseklikleri ve uzunlukları düşünülebilir.
		Sistem Uyumluluğu Gerekli arayüz ve boyutların onaylanması şartıyla, yaygın olarak kullanılan pres fren sistemleri için takım temin edilebilir.

Özel kuğu boynu zımbaları için müşteriler parça çizimi, malzeme kalınlığı, bükme açısı, flanş yüksekliği ve makine bilgilerini sağlayabilirler. Bendmax daha sonra gerekli boşluğu değerlendirebilir ve uygun bir takım tasarımı önerebilir.

Gooseneck Punch şu durumlarda güçlü bir seçenektir:

• Standart bir zımba, iş parçasına çarpar.
• Parçanın yan duvarları derindir.
• İş parçası uzun geri dönüş flanşları içermektedir.
• U-şekilli bir kanal ek iç boşluk gerektirir.
• Bükme dizisi girişime neden olur.
• Parçanın döndürülmesi veya yeniden konumlandırılması zorlaşıyor.
• Geleneksel bir zımba, gerekli bükme çizgisine ulaşamaz.

Asıl soru şu değil:

“Daha güçlü bir yumruğa mı ihtiyacım var?”

Şöyledir:

"İş parçasının zımba etrafında daha fazla boşluğa ihtiyacı var mı?"

Cevabınız evet ise, bir sonraki adım kaz boynu yumruğu olabilir.

14. Mühendislik Dersi

Standart pres bükme aleti, günlük bükme işlemlerinin çok yönlü temelini oluşturur. Ancak derin profiller, geri dönüş flanşları veya önceden şekillendirilmiş duvarlar aletin çalışmasını engellemeye başladığında, farklı bir geometriye ihtiyaç duyulur.

Kaz boynu pres bükme aleti, çalışma ucunun arkasında ek boşluk oluşturarak üreticilerin derin kutular, U-kanallar ve geri dönüş flanşlarını daha verimli bir şekilde şekillendirmelerine yardımcı olur.

Başlıca avantajı açıkça ortada:

Standart bir zımba, sağlamlık ve çok yönlülük sağlar. Kaz boynu zımba ise karmaşık bükme işlemleri için gereken alanı sunar.

Doğru seçim her zaman boşluk payı, takım mukavemeti, makine kapasitesi ve iş parçası geometrisi arasında bir denge kurmalıdır.

Bendmax Genel Pres Fren Aletleri Serisinin bir sonraki makalesinde, özel bir zımba profilini inceleyeceğiz ve bunun geleneksel bir kaz boynu zımbasına göre ne zaman daha uygun hale geldiğini açıklayacağız.

15. Sıkça Sorulan Sorular

Standart pres bükme aleti, günlük bükme işlemlerinin çok yönlü temelini oluşturur. Ancak derin profiller, geri dönüş flanşları veya önceden şekillendirilmiş duvarlar aletin çalışmasını engellemeye başladığında, farklı bir geometriye ihtiyaç duyulur.

Kaz boynu pres bükme aleti, çalışma ucunun arkasında ek boşluk oluşturarak üreticilerin derin kutular, U-kanallar ve geri dönüş flanşlarını daha verimli bir şekilde şekillendirmelerine yardımcı olur.

Başlıca avantajı açıkça ortada:

1. Özel pres freni kalıpları üretebilir misiniz?

Evet. Bendmax, çizimlerinize, boyutlarınıza, malzemenize, kalınlığınıza ve bükme gereksinimlerinize göre özel pres bükme zımbaları, kalıpları ve takımları üretir.



2. Fiyat teklifi için hangi bilgilere ihtiyacınız var?

Lütfen kalıp çizimi veya parça çizimi, pres freni modeli, kalıp sistemi, malzeme, kalınlık, bükme açısı, iç yarıçap ve gerekli uzunluğu belirtin. Fotoğraflar veya örnekler de yardımcı olacaktır.



3. Pres freni takımlarınızda hangi malzemeler kullanılıyor?

Genellikle, kalıp tasarımına ve uygulama gereksinimlerine göre seçilen C45 ve 42CrMo kullanıyoruz. Özel malzeme gereksinimleri de görüşülebilir.



4. Takımlarınız ne kadar sertlik sağlıyor?

Takım tasarımına bağlı olarak, gövde genellikle HRC 30-35 sertliğe kadar sertleştirilirken, çalışma alanı daha iyi aşınma direnci ve kullanım ömrü için yaklaşık HRC 54-60'a kadar sertleştirilebilir.



5. Takım doğruluğunu nasıl sağlıyorsunuz?

Hassas CNC işleme, taşlama ve muayene ekipmanları kullanarak boyutları, profil doğruluğunu, düzlüğü ve sertliği kontrol ediyoruz; tipik takım hassasiyeti ±0,02 mm'ye kadar ulaşmaktadır.



6. Üretim teslim süreniz nedir?

Teslim süresi, kalıp türüne, miktarına ve özelleştirme gereksinimlerine bağlıdır. Standart kalıplar genellikle daha hızlı temin edilebilirken, özel kalıplar ek mühendislik ve üretim süresi gerektirir.



7. Üretebilir misiniz?

Evet. Müşteri çizimleri, spesifikasyonları ve gerekli takım sistemlerine göre üretilen takımlar da dahil olmak üzere OEM ve toplu siparişleri destekliyoruz.



8. Pres bükme kalıplarını tüm dünyaya gönderiyor musunuz?

Evet. Bendmax, dünya çapındaki müşterilerine pres freni takımları tedarik etmekte olup ihracat ambalajı, sevkiyat koordinasyonu ve satış sonrası hizmet konularında destek sağlayabilmektedir.



9. Doğru pres bükme takımını seçmeme yardımcı olabilir misiniz?

Evet. Makine modelinizi, mevcut takımlarınızı, iş parçası çiziminizi veya bükme gereksinimlerinizi bize gönderin. Mühendislerimiz uygun bir zımba, kalıp veya özel takım çözümü önermenize yardımcı olabilir.
