Modern sac metal imalatında, doğru pres freni takımını seçmek, doğru bükme makinesini seçmek kadar önemlidir. Tüm alt takım seçenekleri arasında, V ölür Ve U ölür Pres bükme işlemlerinde en yaygın kullanılan iki çözüm bunlardır.
Her ikisi de sac metal bükme için tasarlanmış olsa da, yapıları, uygulamaları, bükme performansları ve şekillendirme yetenekleri çok farklıdır.
Birçok üretici sıklıkla aynı soruyla karşı karşıya kalır:
Bu parça V şeklinde mi yoksa U şeklinde mi bükülmeli?
Bazı durumlarda, standart bir V kalıp, U kalıbın yerini alabilir ve kalıp maliyetlerini düşürebilir. Bununla birlikte, diğer durumlarda, U kalıp yerine V kalıp kullanmak, girişime, deformasyona, zayıf açı tutarlılığına veya hatta bükülme arızasına yol açabilir.
Bu makale, aralarındaki farkları açıklamaktadır. Pres freni U kalıpları ve V kalıpları, içermek:
Sac bükme, CNC pres freni takım seçimi veya kutu bükme üretimiyle ilgileniyorsanız, bu kılavuz doğru takım çözümünü seçmenize yardımcı olacaktır.

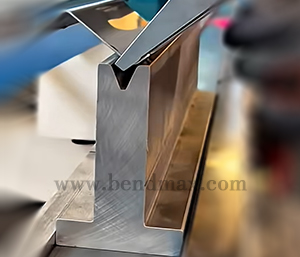

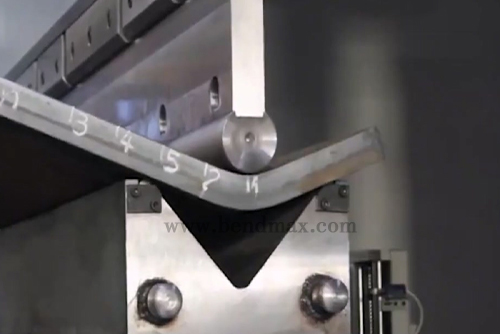

A V kalıbı Pres bükme işleminde en yaygın kullanılan alt kalıptır.
Çalışma oluğu V şeklinde tasarlanmıştır ve esas olarak standart hava bükme ve taban bükme işlemlerinde kullanılır.
Çok yönlülüğü ve düşük üretim maliyeti nedeniyle V kalıp, çoğu sac metal işleme atölyesi için standart kalıp çözümü haline gelmiştir.
O Tek V Kalıp Bir adet V şeklinde açıklık içerir ve genellikle standart sac metal bükme uygulamalarında kullanılır.
Tipik uygulama alanları şunlardır:
Başlıca Avantajları:
Tek V profilli kalıplar, yüksek verimli CNC pres frenleme işlemleri için idealdir.

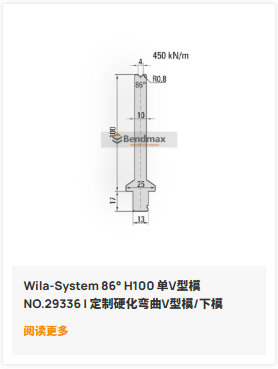

Wila-System 86° H100 Tek V Kalıp NO.29336
Özel Sertleştirilmiş Bükme V Kalıbı/Alt Takım

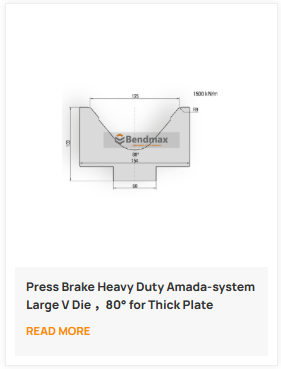

Amada-system Ağır Hizmet Tipi Pres Freni Büyük V Kalıp
Kalın Plaka Bükme İçin 80°

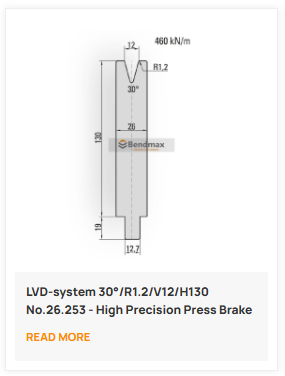

LVD Sistemi 30° R1.2 V12 H130 NO.26253
Yüksek Hassasiyetli Pres Freni V Kalıbı
A Çift V Kalıp Farklı boyutlarda iki adet V şeklinde açıklık içerir. Bu tasarım, operatörlerin aletleri sık sık değiştirmeden farklı malzeme kalınlıklarını işlemelerine olanak tanır.
Avantajlar:
Çift V kalıplar, orta ve büyük ölçekli imalat fabrikalarında yaygın olarak kullanılmaktadır.

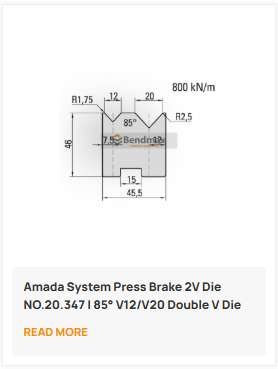

Amada Sistem Abkant Pres 2V Kalıp NO.20.347
Hafif Kalibreli Hassas Bükme İçin 85° V12/V20 Çift V Kalıp

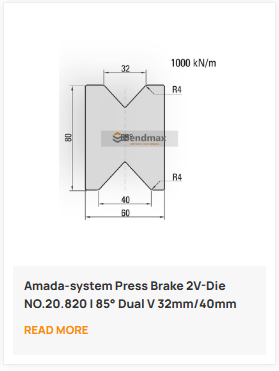

Amada-sistem Abkant Pres 2V-Die NO.20.820
85° Çift V 32mm/40mm Üst ve Alt V açıklıklı
A Çoklu V Kalıp Birden fazla V açıklığını tek bir kalıp gövdesine entegre eder.
Özellikle şunlar için uygundur:
Faydalar:

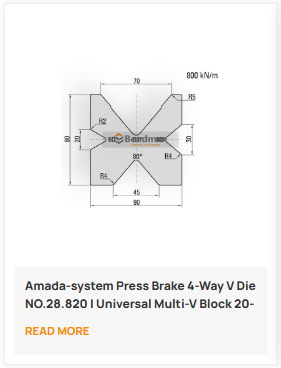

Amada-system Pres Freni 4 Yönlü V Kalıp NO.28.820
Evrensel Çoklu V Blok 20-70mm

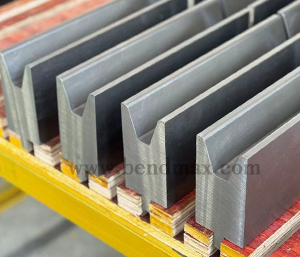

A Yarıçap V Kalıp Keskin V taban yerine yuvarlak oluklu bir tabana sahiptir.
Genellikle şu amaçlarla kullanılır:

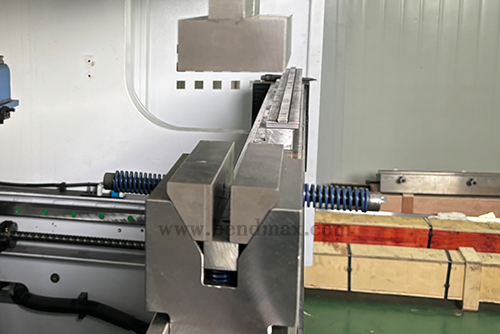

A Sen ölürsün Bu, özellikle derin flanşlı veya kutu şeklinde yapılara sahip parçaları bükmek için tasarlanmış derin kanallı bir alt kalıptır.
Standart V kalıplara kıyasla, U kalıplar kalıp açıklığı içinde önemli ölçüde daha fazla boşluk alanı sağlar.
Bu özellik, girişim olasılığının yüksek olduğu karmaşık bükme işlemleri için onları son derece uygun hale getirir.
Standart U tipi kalıp esas olarak şu amaçlarla kullanılır:
Özellikler:
Bu tip U şeklindeki kalıp şu amaçlar için tasarlanmıştır:
Avantajlar:
İz bırakmayan U kalıpları genellikle şunları içerir:
Bu kalıplar yaygın olarak şu amaçlarla kullanılır:
Özel U şeklindeki kalıplar, benzersiz iş parçası yapıları için özel olarak tasarlanmıştır.
Bunlar aşağıdaki gibi sektörlerde yaygındır:

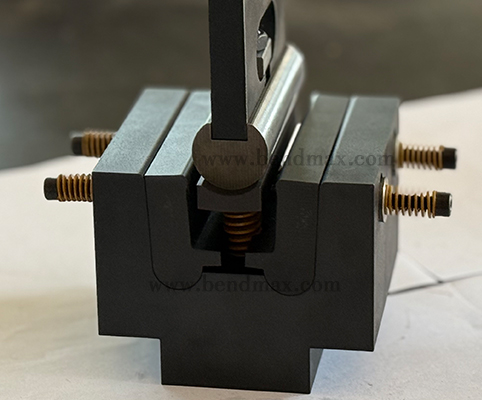

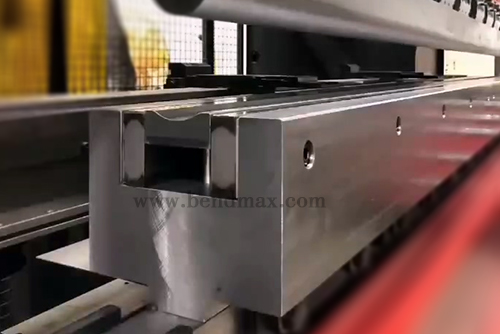

Standart U Kalıp
Kutu bükme, derin flanşlar ve girişimsiz sac metal şekillendirme için tasarlanmış derin kanallı pres bükme kalıbı.

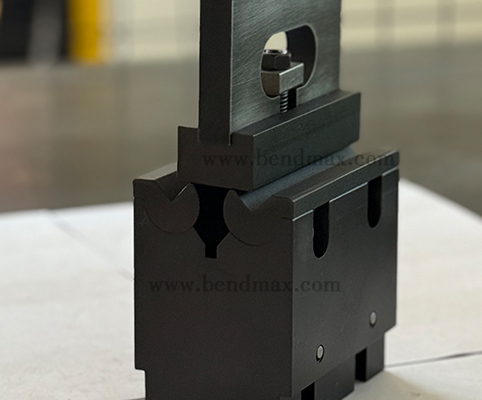

Standart Kanal Kalıbı
U şeklinde bükme, muhafaza şekillendirme ve çok aşamalı bükme işlemleri için uygun standart kanal tipi alt kalıp.

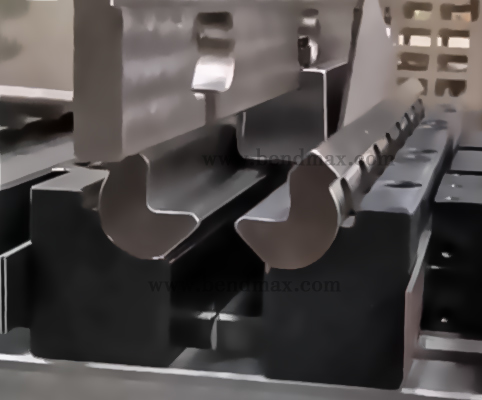

İz bırakmayan kanal kalıpları
Paslanmaz çelik, alüminyum ve dekoratif sac metallerin bükülmesi için yüzey koruma tasarımına sahip, iz bırakmayan kanal kalıpları.

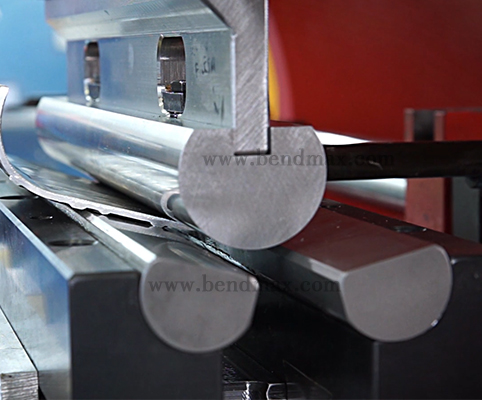

İşaretsiz Ölürsün
Hassas bükme uygulamaları sırasında çizilmeleri önlemek için PU veya naylon korumalı U şeklinde alt kalıp.

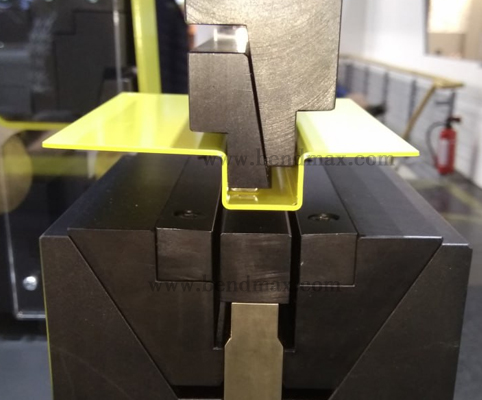

Özel U Kalıpları
Özel profiller, derin kutu bükme ve karmaşık sac metal şekillendirme gereksinimleri için özel olarak tasarlanmış U kalıpları.
| Karşılaştırmak | V Die | Sen ölürsün |
|---|---|---|
| Alet Yapısı | Dar V şeklinde oluk Standartlaştırılmış yapı Genel bükme işlemleri için uygundur. | Derin U şeklinde oyuk Daha geniş iç boşluk Derin veya karmaşık bükme işlemleri için tasarlanmıştır. |
| Uygulama Alanı | Standart 90° dirsekler Hava bükme Yüksek hızlı üretim Genel sac metal imalatı | Kutu bükme Derin flanşlı parçalar Dönüş bükümleri Çok aşamalı bükme işlemleri |
| Girişim Direnci Bu, en büyük farklardan biridir. | Derin bükme işlemlerinde, iş parçası şu noktalara çarpabilir: • Omuzları öl • Yan duvarları kalıplamak • Üst delme yapısı | U şeklindeki kalıplar, derin bükme işlemleri sırasında paraziti önleyen ek iç alan sağlar. |
| V Kalıplarının Avantajları | U Kalıplarının Avantajları |
|---|---|
Daha Yüksek Üretim Verimliliği V tipi yongaların takılması ve değiştirilmesi daha kolaydır, bu da onları aşağıdaki uygulamalar için ideal hale getirir:
| Derin Bükme İçin Daha İyi Boşluk Bu, U tipi kalıpların en önemli avantajıdır. Derin kutu yapılarının bükülmesinde, standart V kalıplar genellikle girişim sorunlarına yol açar. U şeklindeki kalıplar daha derin bir oyuk sağlayarak bu sorunu çözer. |
Daha düşük takım maliyeti Daha basit yapıları nedeniyle V tipi yongalar, U tipi yongalara göre daha ekonomiktir. Bu, şunları azaltır:
| Kutu ve dolap imalatı için daha iyi Uygulamalar şunları içerir:
Bu ürünler genellikle birden fazla derin büküm gerektirir. U şeklindeki kalıplar, şekillendirme stabilitesini önemli ölçüde artırır. |
Daha İyi Uyumluluk V tipi kalıplar, çoğu standart pres freni takımlama sistemiyle uyumludur. Örneğin:
| Yüzey Hasarı Riskinde Azalma Birçok U tipi kalıp, iz bırakmayan koruma sistemleriyle tasarlanmıştır. Bu, aşağıdakiler için önemlidir:
|
Hava bükme için ideal Modern pres bükme işlemlerinde hava bükme teknolojisine olan bağımlılık giderek artmaktadır. V şeklindeki kalıplar, aşağıdaki avantajları sundukları için tercih edilmektedir:
| Karmaşık yapılar için uygundur. U tipi kalıplar genellikle şu durumlarda gereklidir:
Bu yapıların standart V kalıplarıyla işlenmesi zor veya imkansızdır. |
Bazı bükme uygulamalarında, V tipi bir kalıp U tipi bir kalıbın yerini başarıyla alabilir.
Bu, takım maliyetlerini düşürmeye ve esnekliği artırmaya yardımcı olur. Dolayısıyla, çalışma prensiplerini, avantajlarını ve dezavantajlarını tanıtmanın nihai amacı, ihtiyaçlarımızı karşılamak için bunları makul ve etkili bir şekilde kullanabilmemizi sağlamaktır.
Ancak, birkaç önemli koşulun dikkate alınması gerekir.
Eğer flanş sığ ise, girişim olasılığı daha düşüktür. Bu durumda, standart bir V kalıp yeterli olabilir.
Yaygın örnekler şunlardır:

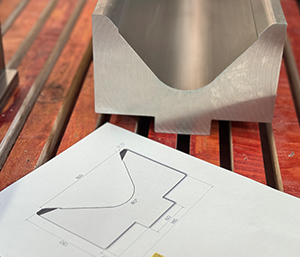

V şeklindeki açıklığın boyutunu artırmak, daha fazla boşluk alanı yaratır. Bu, bazı sığ kutu yapılarının U kalıbı kullanılmadan bükülmesine olanak tanır.
Ancak daha büyük V açıklıkları ayrıca şunları da üretir:

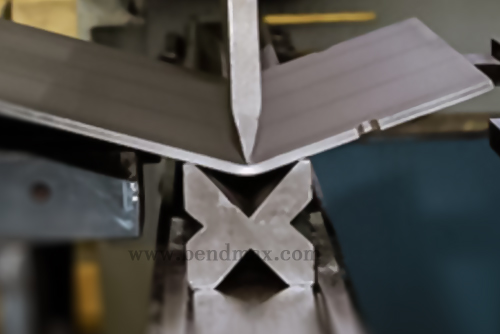

Hava ile bükme, iş parçası ile kalıp arasındaki teması azaltır. Bu, bazı karmaşık bükme işlemlerinde girişimlerin önlenmesine yardımcı olabilir.
Sonuç olarak, birçok modern imalat atölyesi şunları kullanmaktadır:
Özel U kalıplarına olan ihtiyacı azaltmak için.

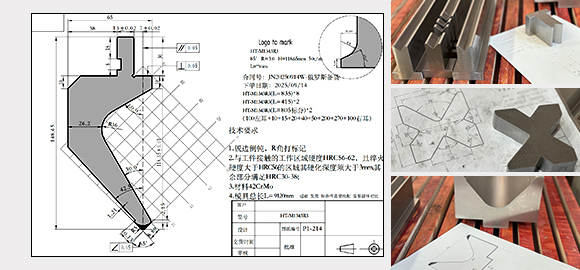

Bazen parazit, alt kalıptan ziyade üst zımbadan kaynaklanır.
Kullanım:
Bu, standart bir V kalıbının daha karmaşık bükümler yapmasını sağlayabilir.
U tipi kalıbı V tipi kalıpla değiştirmek kalıp maliyetlerini düşürebilse de, beraberinde çeşitli riskler de getirir.
Eğer flanş çok derin olursa, iş parçası kalıp omuzlarıyla çarpışabilir. Bu durum şunlara yol açabilir:
Geniş V açıklıkları, iç büküm yarıçapını artırır. Bu durum şunları etkileyebilir:
Geniş V kalıplarla yapılan hava bükme işlemi genellikle daha fazla geri yaylanmaya neden olur. Ek açı telafisi gerekebilir.
Standart V kalıpları aşağıdaki yüzeylerde kolayca iz bırakabilir:
Bu durumlarda, iz bırakmayan U kalıpları daha güvenlidir.
U tipi zarın gerekli olduğu çeşitli durumlar vardır.

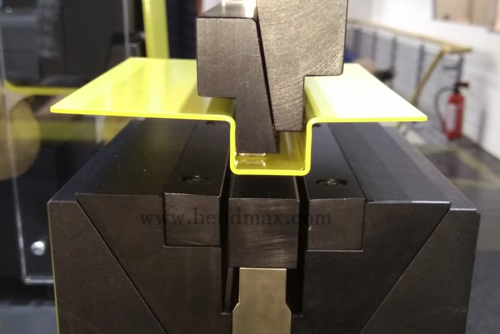

Derin elektrik panoları ve muhafaza parçaları genellikle U tipi kalıplar gerektirir çünkü standart V tipi kalıplar yeterli boşluk sağlamaz.
Daha fazla büküm oluştuğunda, iş parçasının yapısı giderek daha karmaşık hale gelir.
U şeklindeki kalıplar, sonraki aşama şekillendirme için gerekli alanı sağlar.
Geniş flanşlar, girişim riskini önemli ölçüde artırır.
Özellikle kalın malzemeler için U şeklinde kalıplar sıklıkla gereklidir.
Parlak paslanmaz çelik veya boyalı sac levhalar için, koruyucu ek parçalara sahip U şeklindeki kalıplar çok daha iyi yüzey koruması sağlar.
Şu gibi uygulamalar:
Genellikle özel U kalıpları gerektirirler.
Modern pres bükme işlemlerinde ne U kalıpları ne de V kalıpları evrensel olarak daha iyidir. Bunun yerine:
Her takım türü, farklı bükme gereksinimleri için tasarlanmıştır.
V tipi yongalar şunlar için idealdir:
U bedenleri şunlar için gereklidir:
Günümüzde birçok sac metal üreticisi, mümkün olan her durumda U şeklindeki kalıpları büyük V şeklindeki kalıplarla değiştirmeye çalışmaktadır; bunun nedenleri şunlardır:
Ancak, derin ve karmaşık bükme uygulamaları için U profilli kalıplar vazgeçilmezdir.
En iyi takım stratejisi genellikle şu unsurların dengeli bir kombinasyonudur:
Bu, aşağıdaki unsurlar arasında en uygun dengeyi sağlar:
