Sac Metal İmalatında İz Bırakmayan Bükme İşlemi Nasıl Elde Edilir?

İz Bırakmayan Pres Bükme Çözümleri

Modern sac metal imalatında, yüzey kalitesi bükme hassasiyeti kadar önemli hale geliyor. Asansör imalatı, mutfak ekipmanları, mimari dekorasyon, tüketici elektroniği ve otomotiv iç mekanları gibi sektörlerin tümü, çizik, basınç izi veya kalıp izi olmayan kusursuz yüzeylere ihtiyaç duyar.

Ancak, geleneksel pres bükme yöntemi, paslanmaz çelik, alüminyum, kaplamalı saclar, ayna yüzeyli metaller ve boyalı malzemelerde genellikle görünür bükme izleri bırakır. Bu kusurlar, yeniden işleme maliyetlerini artırır ve ürün değerini düşürür.

Bu sorunu çözmek için ve sac levhalarda bükülme izlerini önlemekÜreticiler giderek daha gelişmiş teknolojileri benimsiyor. iz bırakmayan pres freni takım çözümleriBu makale, bükme hassasiyetini ve verimliliğini korurken kusursuz sonuçlar elde etmenin en etkili yöntemlerini açıklamaktadır.

Sac metalde bükülme izlerine ne sebep olur?

Bir çözüm seçmeden önce, bükülme izlerinin neden oluştuğunu anlamak önemlidir.

Bükme işlemi sırasında, sac levha yüksek basınç altında V şeklindeki kalıp yüzeyine kayar ve bastırır. Sürtünme, yoğunlaşmış kuvvet ve kalıp yüzeyinin kötü koşulları şunlara yol açabilir:

• Çizikler
• Basınç hatları
• Yüzey girintisi
• Kaplama hasarı
• Silindir sürükleme izleri

Bu sorunlar özellikle şu alanlarda belirgindir:

• Ayna paslanmaz çelik
• Fırçalanmış paslanmaz çelik
• Alüminyum levhalar
• Galvanizli çelik
• Boyalı veya kaplanmış malzemeler
• Dekoratif sac metal paneller

İz bırakmayan bükme işleminin anahtarı, şekillendirme sırasında sürtünmeyi azaltmak ve basıncı eşit şekilde dağıtmaktır.

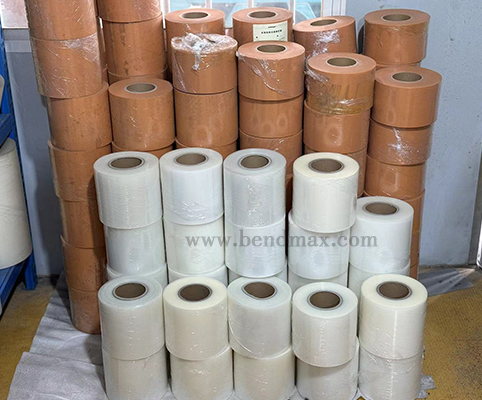

1. İz Bırakmayan Film ve Gerdirme Sistemleri

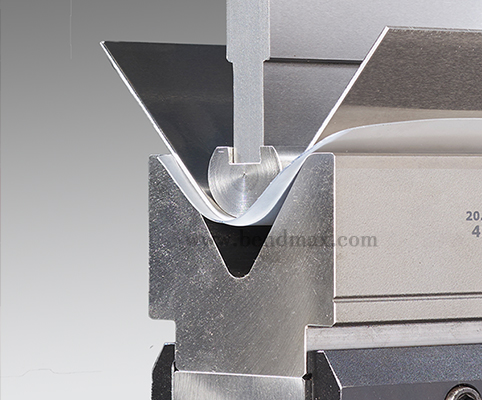

En basit yöntemlerden biri şudur: koruyucu iz bırakmayan film Sac levha ile alt kalıp arasında.

Film, bükme sırasında sürtünmeyi emen ve doğrudan metal-metal temasını önleyen koruyucu bir bariyer görevi görür.

Nasıl Çalışır

İş parçası ile V kalıbı arasına esnek bir koruyucu folyo yerleştirilir. Bükme işlemi sırasında film, levha ile birlikte hareket ederek çizilme ve ezilme riskini azaltır.

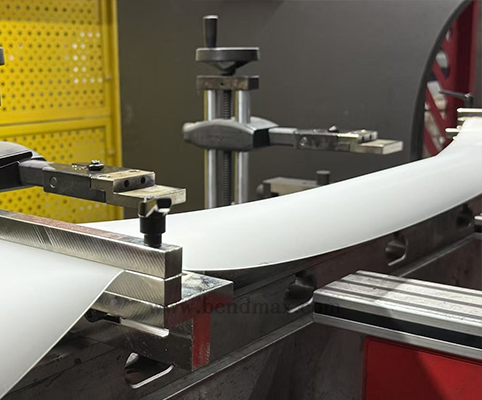

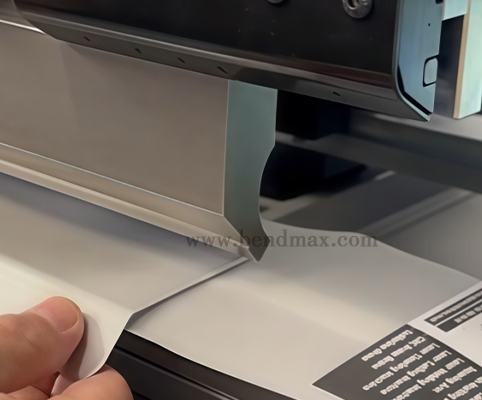

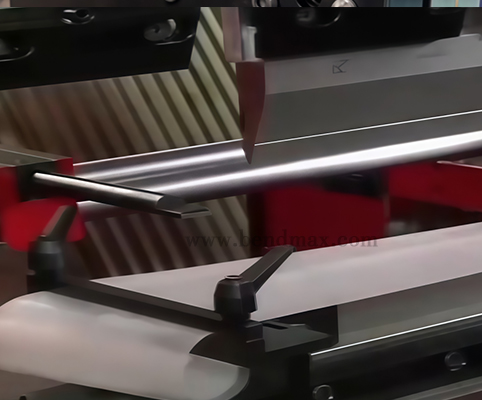

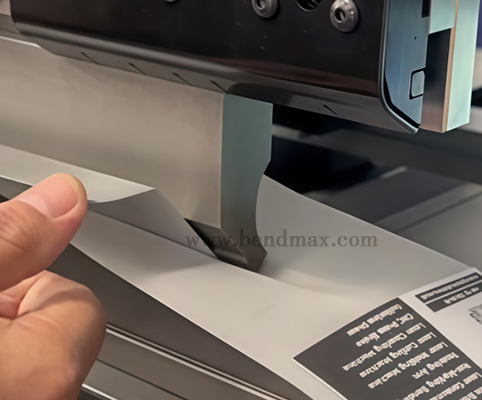

Bükme işlemleri için pres freninde kullanılan koruyucu film

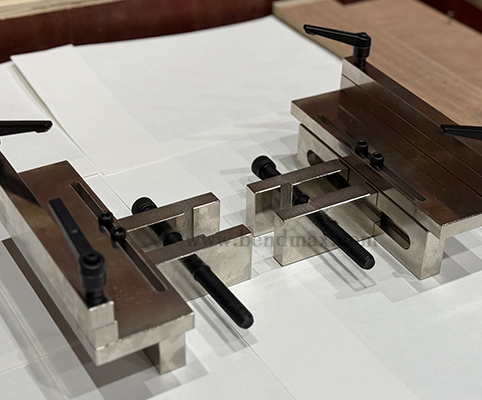

Koruyucu Film Tutucu ve Konumlandırıcı

Başlıca Özellikler

• Farklı kalınlıklarda mevcuttur.
• Kolay kurulum ve değiştirme
• Düşük yatırım maliyeti
• Geçici koruma için uygundur.

Avantajlar

• Basit ve ekonomik
• Çoğu standart V yongasıyla uyumludur.
• Hafif kozmetik koruma için etkilidir.

Sınırlamalar

• Film çabuk yıpranıyor.
• Sık sık değiştirilmesi gerekiyor.
• Hassas bükme işlemlerinde açı doğruluğunu hafifçe etkileyebilir.

Tipik Uygulamalar

• Dekoratif paslanmaz çelik paneller
• Fırçalanmış alüminyum levhalar
• Hafif kozmetik bileşenler

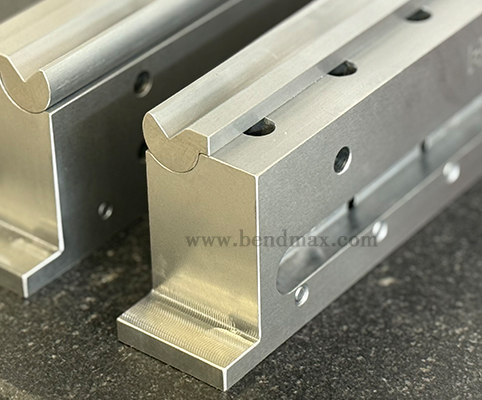

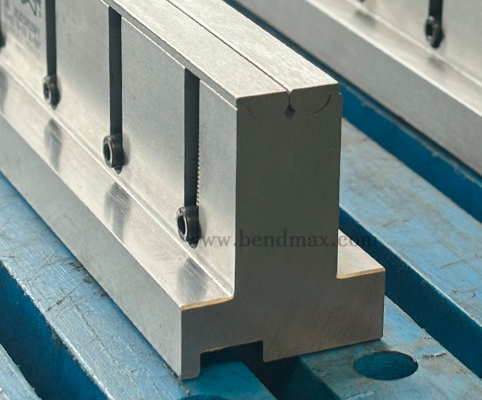

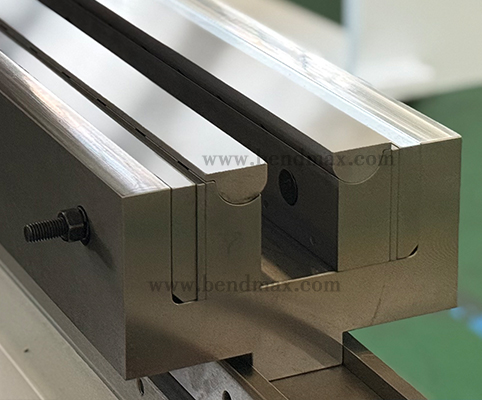

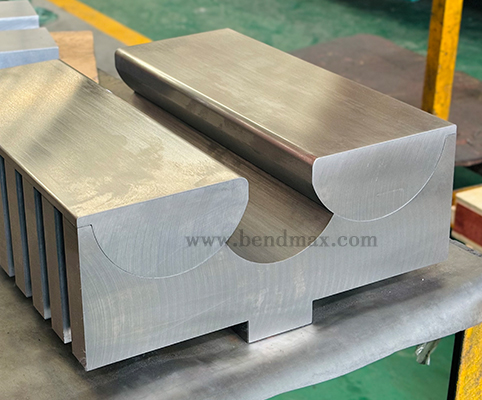

2. İz Bırakmayan Döner Kalıplar / Kanat Bükme Aletleri

Döner bükme kalıpları Çiziksiz bükme için en gelişmiş çözümler arasındadırlar.

Bendmax Rotabend alt takımlarının kullanımı, sertleştirilmiş rotor kanatlarının bükme sırasında sac yüzeyinde sürüklenmek yerine dönmesi sayesinde iz oluşumunu azaltmaya yardımcı olur.

Bu kalıpların alt kısmında dönen bir kanat mekanizması bulunur. Zımba, levhayı yerine bastırırken, kanat dönerek kayma sürtünmesi olmadan yüzey temasını sağlar.

Döner kalıpların daha iyi çalışmasının nedenleri: Geleneksel V kalıplar kayma sürtünmesi oluşturur. Döner kalıplar ise kayma hareketini dönme hareketine dönüştürerek yüzey hasarını önemli ölçüde azaltır.

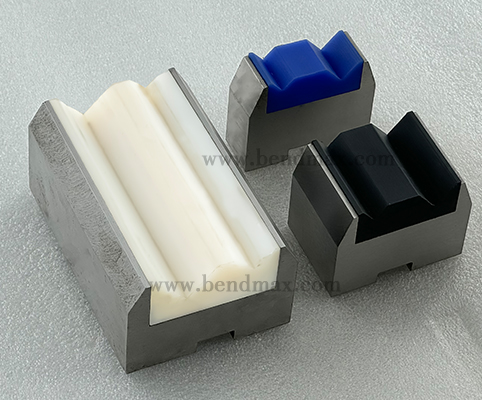

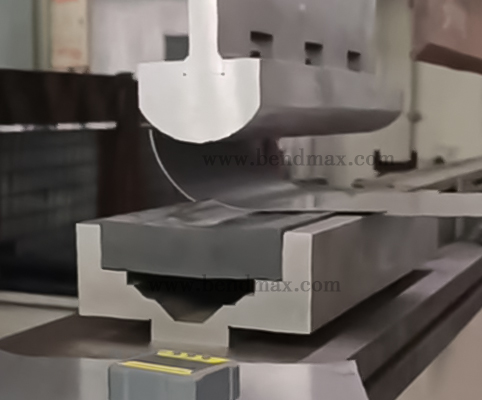

3. Naylon İç Parçalı Pres Fren Kalıpları

Naylon uçlu iz bırakmayan kalıplar Alt kalıbın temas alanına yerleştirilmiş değiştirilebilir naylon malzemeler kullanın. Naylonun yüksek elastikiyeti ve çok düşük sürtünme katsayısı sayesinde, sac yüzeyindeki mekanik izleri büyük ölçüde azaltır.

Yapı: Naylon parça, standart çelik kalıplarla aynı V açıklık geometrisini korurken daha yumuşak bir temas yüzeyi sağlar.

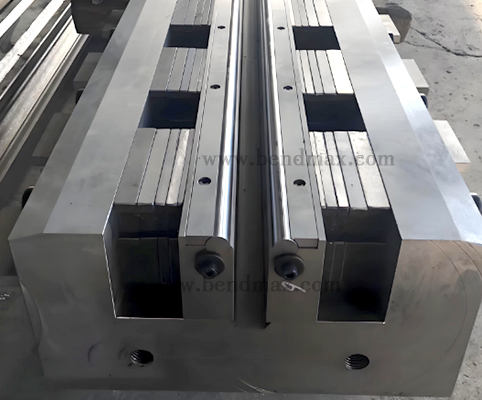

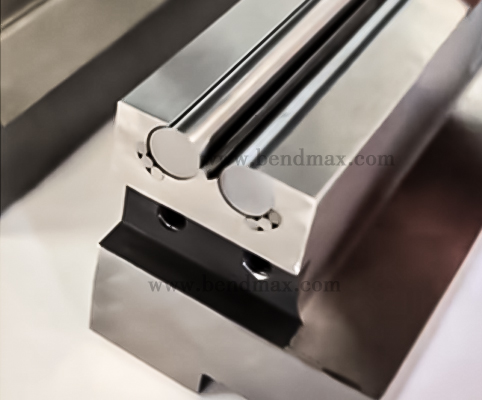

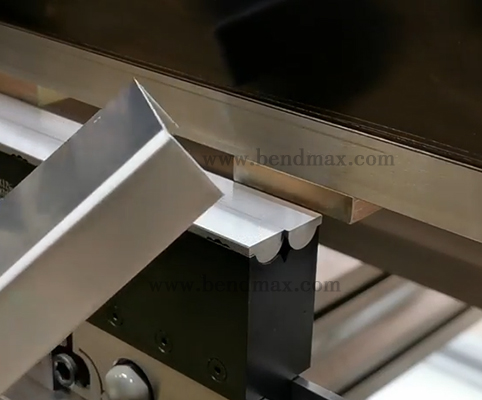

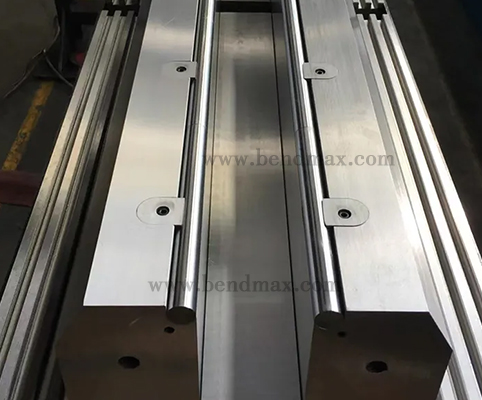

4. Silindir Tipi İz Bırakmayan Pres Fren Aletleri

Silindir tipi iz bırakmayan (iz bırakmayan) kalıplar / İçinde silindir bulunan iz bırakmayan kalıplar Alt kalıba entegre edilmiş dönen sert alaşımlı silindirler kullanın.

Bükülme meydana geldiğinde, silindirler sac levhanın hareketiyle senkronize olarak döner. Bu, kayma sürtünmesini yuvarlanma sürtünmesine dönüştürerek çizikleri ve basınç izlerini önemli ölçüde azaltır.

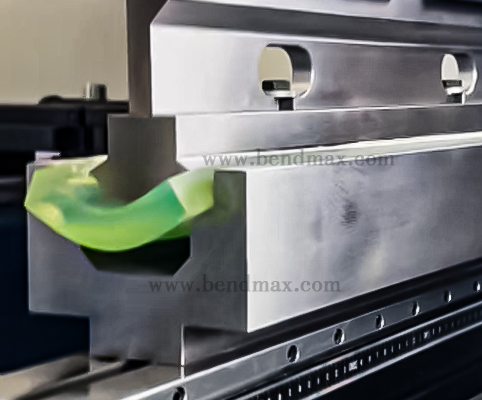

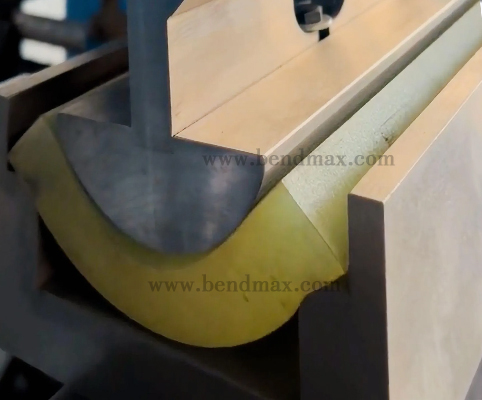

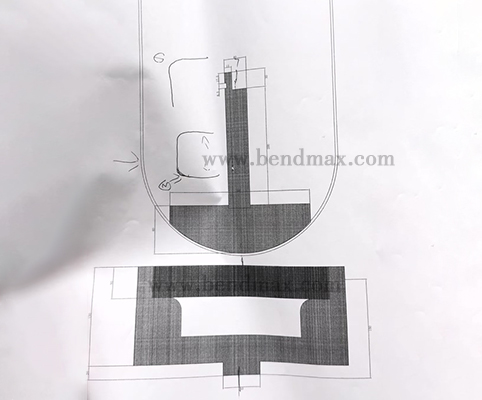

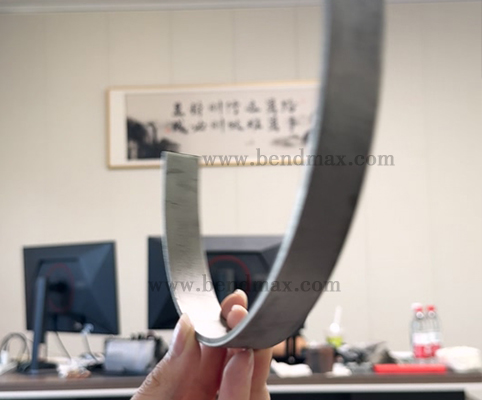

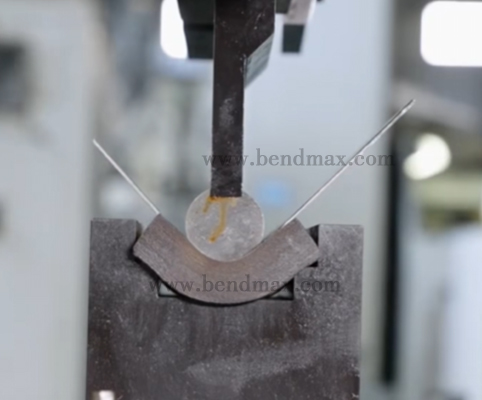

5. Poliüretan Ekleme Pres Fren Aletleri

Poliüretan pres freni kalıpları Bükme işlemi sırasında levhayı yastıklamak için yumuşak elastik ek parçalar kullanılır. Bu ek parçalar bükme basıncını eşit şekilde dağıtır ve doğrudan sert temas sonucu oluşabilecek izleri önler.

Yumuşak temas uçları şunlardan yapılabilir: PoliüretanNaylon veya Kauçuk bazlı malzemelerPoliüretan insertler, özellikle yuvarlak hatlı profillerin ve hassas dekoratif malzemelerin bükülmesi için uygundur.

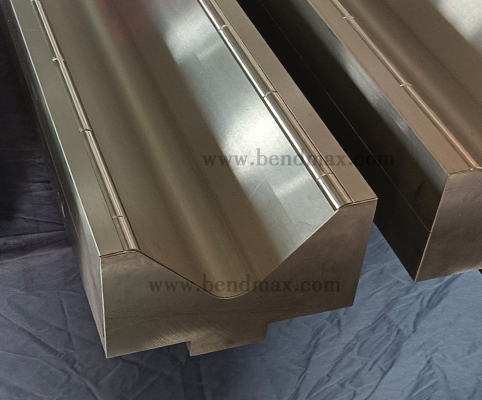

6. Özel İz Bırakmayan Pres Fren Takımları

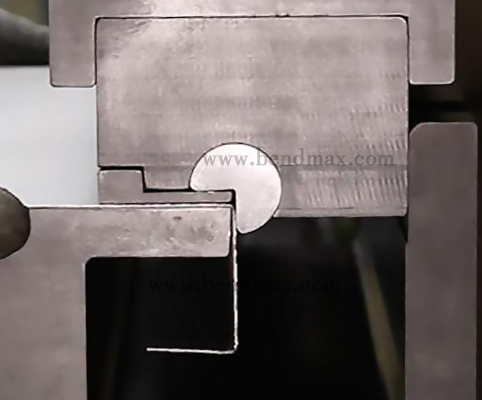

Özel silme bükme

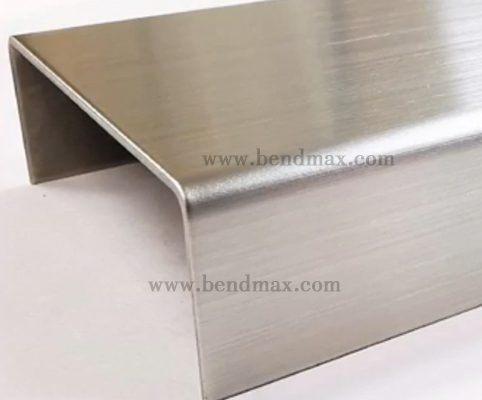

Özel U profil bükme

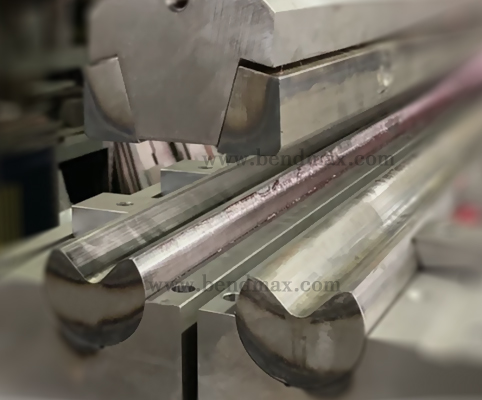

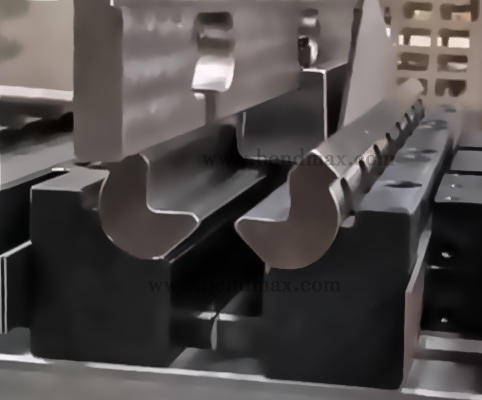

Özel kanal bükme

Karmaşık geometriler veya son derece hassas yüzeyler için, özel olarak tasarlanmış iz bırakmayan takımlar genellikle en iyi çözümdür.

Bu aletler, malzeme türü, malzeme kalınlığı, bükme yarıçapı, yüzey işleme gereksinimleri, ürün geometrisi ve üretim hacmine göre özel olarak tasarlanmıştır.

Özel takımlar şunları bir araya getirebilir: döner yapılar, poliüretan ek parçalar, silindir sistemleri, özel yüzey kaplamaları ve çok aşamalı bükme yapıları.

İz Bırakmayan Bükme Aletlerinin Başlıca Avantajları

Modern, iz bırakmayan pres freni takımları, üretim verimliliği, kalite kontrolü ve maliyet düşürme konularında önemli avantajlar sunmaktadır.

1. Yüzey Koruma

Hassas malzemelerde çizik, ezik ve basınç izlerinin oluşmasını önler.

2. Yeniden İşleme ve Hurda Miktarının Azaltılması

Yüzey kusurlarının azalması, daha düşük ret oranları ve daha istikrarlı üretim kalitesi anlamına gelir.

3. Geniş Malzeme Uyumluluğu

Şunlar için uygundur:

• Paslanmaz çelik, Alüminyum, Galvanizli çelik
• Boyalı saclar, Dekoratif metaller

4. Daha Uzun Alet Ömrü

Değiştirilebilir uçlar, takım sisteminin genel kullanım ömrünü uzatır.

5. Daha Yüksek Üretim Verimliliği

Koruyucu film kullanımına ve ikincil parlatma işlemlerine olan ihtiyacı azaltır.

Doğru İz Bırakmayan Pres Bükme Takımını Nasıl Seçersiniz?

Doğru iz bırakmayan bükme çözümünü seçmek, çeşitli teknik faktörlere bağlıdır.

Yüzey Bitirme Gereksinimleri

Farklı yüzey işlemleri farklı koruma seviyeleri gerektirir (Ayna yüzey, Fırçalanmış yüzey, Boyalı yüzeyler, Kaplamalı malzemeler). Yüzey ne kadar hassas olursa, alet teması o kadar yumuşak ve pürüzsüz olmalıdır.

Malzeme Kalınlığı ve Mukavemeti

Daha kalın veya yüksek mukavemetli malzemeler, açı hassasiyetini korumak için daha güçlü ek parça sistemleri gerektirir. Yumuşak ek parça sistemleri, aşırı tonaj altında deforme olabilir.

Bükme Açısı ve V Açıklığı

Zımba yarıçapı, V açıklığı, malzeme kalınlığı ve bükme açısı arasında doğru eşleşme, bükme tutarlılığını korumak ve malzeme deformasyonunu önlemek için çok önemlidir.

Parça Geometrisi

Derin kutular, geniş yarıçaplı bükümler, U şeklindeki profiller ve çok kademeli bükümler gibi karmaşık şekiller genellikle özel, iz bırakmayan takım yapıları gerektirir.

Üretim Hacmi ve Bütçesi

• Yüksek hacimli üretimde dayanıklı döner veya silindirli sistemler tercih edilir.
• Küçük ölçekli üretim, modüler ekleme çözümlerinden fayda sağlayabilir.
• Değiştirilebilir uç sistemleri genellikle ilk takım maliyeti, bakım giderleri ve uzun vadeli kullanım ömrü arasında en iyi dengeyi sağlar.

İz bırakmayan bükme çözümlerinden hangisi en iyisidir?

Her bükme uygulaması için uygun tek bir çözüm yoktur.

Müşterilerin görünüm kalitesine yönelik beklentileri artmaya devam ederken, bu beklentilerde ustalaşmak giderek önem kazanıyor. çiziksiz sac bükme Modern imalatta giderek daha kritik bir gereklilik haline geliyor.

Doğru iz bırakmayan pres freni takımını seçmek şunları sağlayabilir:

• Ürün görünümünü iyileştirin
• Üretim hatalarını azaltın
• Bükme tutarlılığını artırın
• Daha düşük üretim maliyetleri
• Müşteri memnuniyetini artırın

İster paslanmaz çelik asansör panelleri, ister ayna cilalı alüminyum veya dekoratif sac levha büküyor olun, doğru iz bırakmayan bükme çözümüne yatırım yapmak hem ürün kalitesini hem de üretim verimliliğini önemli ölçüde artıracaktır.
