Farklı Takımlar İçin Pres Fren Tonajı Nasıl Hesaplanır?

— Takım Formülü ve Tonaj Tablosu

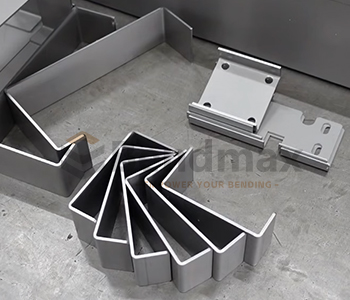

Pres bükme tonajı, malzeme kalınlığı, malzeme mukavemeti, kalıp açıklığı ve bükme uzunluğuna göre hesaplanır.

Hava bükme için standart formül şöyledir:

T=1.42×σ×t2VT = \frac{1.42 \times \sigma \times t^2}{V}

T=V1.42×σ×t2​

Nerede:

• T = metre başına tonaj (kN/m)
• σ = Malzemenin çekme dayanımı (N/mm²)
• t = malzeme kalınlığı (mm)
• V = kalıp açıklığı (mm)

Basitçe ifade etmek gerekirse:

• Daha kalın malzeme daha fazla tonaj gerektirir.
• Daha küçük V açıklığı daha fazla tonaj gerektirir.
• Daha güçlü malzeme daha fazla tonaj gerektirir.

Bu formül genellikle şu durumlarda kullanılır:

• ağır hizmet tipi pres fren kalıpları
• çoklu V pres fren kalıpları
• büyük V açıklıklı pres freni kalıbı

Daha küçük kalıp açıklıkları ve daha kalın malzemeler, bükme tonajını önemli ölçüde artırır.

Pres Bükme Makinesinin Tonajı Neden Önemlidir?

Doğru tonaj hesaplaması üreticilere şu konularda yardımcı olur:

• Makinenin aşırı yüklenmesini önleyin
• Alet kırılmasını önleyin
• Bükme doğruluğunu iyileştirin
• Alet ömrünü uzatın
• Üretim maliyetini düşürün

Yanlış tonaj seçimi şunlara neden olabilir:

• Çatlak yumruklar
• Hasar görmüş olanlar ölür.
• Makine sapması
• Zayıf bükme açıları

Pres Bükme Tonaj Formülü Açıklaması

1. Malzeme Kalınlığı

Tonaj, kalınlıkla birlikte üstel olarak artar.

Örnek:

Çünkü formülde kalınlığın karesi alınmıştır.

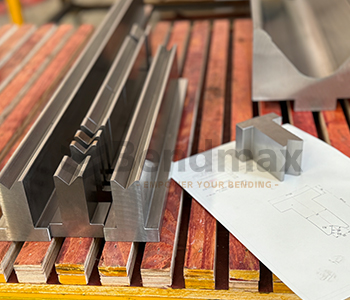

2. Kalıp Açma (V Şeklinde Açma)

V şeklindeki açıklık, tonajı doğrudan etkiler.

Geniş V şeklinde açıklığa sahip pres bükme kalıbı, bükme kuvvetini ve makine yükünü azaltır.

Bu, şunlar için idealdir:

• alüminyum levhalar
• ince sac metal
• büyük yarıçaplı bükme

3. Malzeme Türü

Farklı malzemeler farklı tonaj gerektirir.

Örnek:
Yumuşak çelik için 50 ton gerekiyorsa, paslanmaz çelik için 75 ton gerekebilir.

Takım Türüne Göre Tonaj Farklılıkları

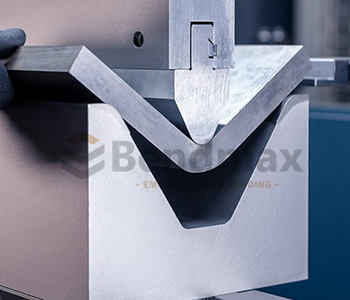

Ağır Hizmet Tipi Pres Fren Kalıpları

En uygun kullanım alanı:

• kalın levha bükme
• yapısal çelik
• yüksek tonajlı uygulamalar

Anahtar kelimeler arasında doğal olarak şunlar yer alır: ağır hizmet tipi pres fren kalıpları

Özellikler:

• güçlendirilmiş gövde
• yüksek yük kapasitesi
• daha küçük V seçenekleri

Avantajlar:

• yüksek dayanıklılık
• Kalın malzemeler için uygundur
• daha iyi yük direnci

Dezavantaj:

• daha yüksek tonaj talebi

Tipik uygulamalar:

• kamyon şasisi
• inşaat parçaları
• endüstriyel dolaplar

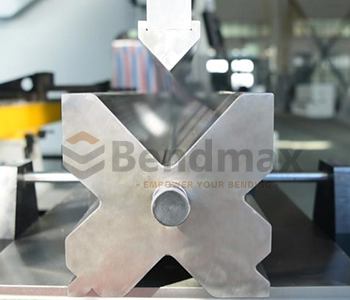

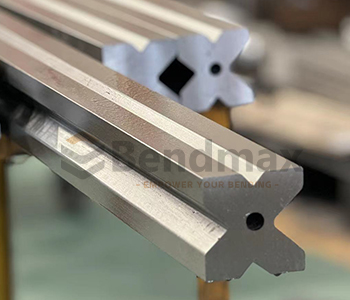

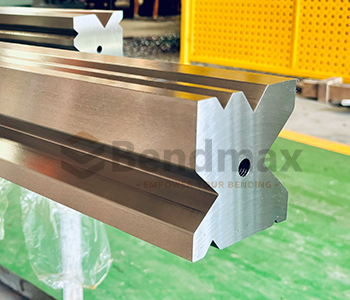

Çoklu V Pres Fren Kalıpları

Anahtar kelimeler doğal olarak şunları içeriyordu: çoklu V pres fren kalıpları

Çoklu V kalıpları, tek bir alette birden fazla V açıklığı içerir.

Faydalar:

• birden fazla kalınlık için tek kalıp
• kurulum süresinin azaltılması
• daha düşük takım envanteri maliyeti

Uygulamalar:

• iş atölyeleri
• esnek üretim
• küçük ölçekli üretim

Örnek:
Tek bir çoklu V yongası şunları içerebilir:

• 16 mm
• 22 mm
• 35 mm
• 50 mm V açıklıklar

Bu, operatörlerin tonajı hızlı bir şekilde optimize etmelerini sağlar.

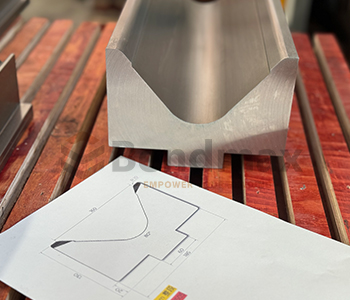

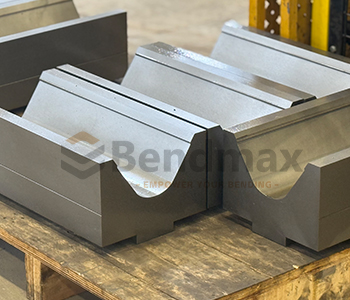

Geniş V Açıklıklı Pres Fren Kalıbı

Anahtar kelimeler doğal olarak şunları içerir: geniş V açıklıklı pres fren kalıbı

Büyük V kalıplar şunlar için idealdir:

• yumuşak malzemeler
• kozmetik parçalar
• iz bırakmayan bükme

Avantajlar:

• daha düşük tonaj
• daha büyük bükme yarıçapı
• takım aşınmasının azaltılması

En uygun kullanım alanı:

• HVAC panelleri
• muhafazalar
• cihaz parçaları

Örnek Pres Bükme Tonajı Hesaplaması

Malzeme: Yumuşak çelik
Kalınlık: 3 mm
V açıklığı: 24 mm

Formül:

T=1.42×450×3224T = \frac{1.42 \times 450 \times 3^2}{24}T=241.42×450×32​

Sonuç:

≈ 24 kN/cm

Bu yaklaşık olarak şuna eşittir:

240 ton/metre

(Gerçek değerler makine ve takım geometrisine göre değişiklik gösterir.)

Önerilen Kalıp Seçim Kuralı

Genel bir kural:

V açıklığı = malzeme kalınlığının 6 ila 8 katı

Örnekler:

Kalın malzemeler için ağır hizmet tipi pres bükme kalıplarını tercih edin.

Esnek üretim için çoklu V pres bükme kalıplarını tercih edin.

Daha düşük tonaj ve daha düzgün bükme için, geniş V açıklıklı pres fren kalıbı seçin.

Güvenli ve verimli bükme işlemi için pres freni tonajının doğru hesaplanması şarttır.

Doğru aletleri seçmek önemlidir:

✅ Yüksek tonajlı ve kalın levhalar için ağır hizmet tipi pres fren kalıpları
✅ Esnek üretim için çoklu V pres fren kalıpları
✅ Düşük tonajlı ve daha geniş yarıçaplı bükme işlemleri için geniş V açıklıklı pres fren kalıbı

BENDMAX olarak, aşağıdaki amaçlar için tasarlanmış yüksek hassasiyetli pres freni takımları tedarik ediyoruz:

• dayanıklılık
• kesinlik
• başlıca pres fren sistemleriyle uyumluluk

Alet önerileri ve özel bükme çözümleri için bizimle iletişime geçin.

Sıkça Sorulan Sorular: Pres Bükme Makinesi Tonaj Hesaplaması

Pres bükme makinesinin tonajını nasıl hesaplarım?

Şu formülü kullanın:

T=1.42×σ×t2VT = \frac{1.42 \times \sigma \times t^2}{V}T=V1.42×σ×t2​

Tonaj şunlara bağlıdır:

• kalınlık
• malzeme
• kalıp açılışı

Daha büyük bir V açıklığı tonajı azaltır mı?

Evet.
Daha büyük bir V açıklığı, gereken bükme kuvvetini azaltır ancak bükme yarıçapını artırır.

Bu nedenle düşük kuvvetli bükme işlemleri için geniş V açıklıklı pres bükme kalıbı kullanılır.

Kalın levha bükme için en iyi takım hangisidir?

Kalın malzemeler için, ağır hizmet tipi pres bükme kalıpları kullanın çünkü bunlar şu avantajları sunar:

• daha yüksek yük kapasitesi
• daha iyi yapısal dayanıklılık
• azaltılmış deformasyon

Çoklu V tipi pres bükme kalıpları neden kullanılır?

Çoklu V tipi pres fren kalıpları, tek bir kalıpta birden fazla V açıklığına izin vererek verimliliği artırır.

Faydalar:

• daha az takım değişikliği
• daha düşük takım maliyeti
• daha yüksek esneklik

Bendmax, her ürün için tonaj referans verileri sağlar; bu veriler, takım seçimi yaparken kılavuz olarak kullanılabilir. Ayrıca profesyonel yardım için mühendislerimizle iletişime geçebilirsiniz.
