Pres Freni Takımları Nedir? Üreticiler İçin Nihai Kılavuz

Metal işleme dünyasında, pres bükme makinesi kas ise, aletler de tartışmasız beyindir. Hassas bir parça ile hurda parçası arasındaki belirleyici faktördür.

Pres bükme takımları, sac metalleri bükmek ve şekillendirmek için pres bükme makinesinde kullanılan, üst zımba ve alt kalıptan oluşan özel aletleri ifade eder. Bu aletler uyum içinde çalışır: kalıp boşluğu oluştururken, zımba hassas açılar ve şekiller oluşturmak için kuvvet uygular.

Bir Pres Freni Takım ÜreticisiHer gün karmaşık bükme projeleriyle ilgileniyoruz. Ancak, deneyimli müşterilerin bile aletlerin temel prensiplerini tam olarak anlamadığını sık sık görüyoruz. Bu nedenle, bir fabrika yöneticisinin bakış açısından, işte basit ve pratik bir açıklama.

1. Pres Freni Takımları Nedir? Temel Bilgiler

Basitçe ifade etmek gerekirse, pres bükme aletleri, sac metalleri bükmek ve şekillendirmek için pres bükme makinesine takılan özel aletleri ifade eder. Basit bir prensibe göre çalışır:

• Zımba (Üst Alet): Üst piston üzerine monte edilen bu alet, metale basınç uygular.
• Kalıp (Alt Alet): Tabla üzerine monte edilen bu parça, metali destekler ve bükme açısını belirler.

Sac levha bu iki alet arasına yerleştirilir. Piston aşağı inerken, malzemeyi kalıba doğru iterek hassas bir büküm oluşturur. Basit gibi görünse de, bu aletlerin geometrisi, sertliği ve yapısı, mükemmel bir parça ile hurdaya ayrılmış bir parça arasındaki farkı yaratır.

Bir Alet Takımının Temel Bileşenleri

Türlere geçmeden önce, anatomiye bir göz atalım:

• Ram ve Yatak: Makinenin hareketli üst kısmı ve sabit alt kısmı.
• Sıkıştırma Sistemi: Zımba ve kalıbı güvenli bir şekilde tutan mekanizma (mekanik veya hidrolik).
• Emniyet Mandalı/Emniyet Klik: Alet değiştirme sırasında zımbaların düşmesini önleyen bir güvenlik özelliği.

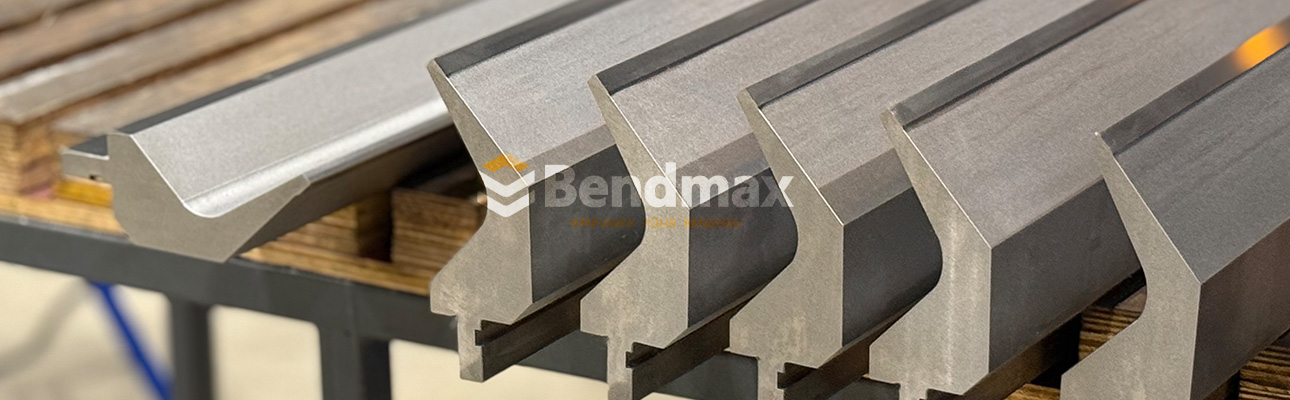

2. Sınıflandırma: Zımba Çeşitleri (Üst Aletler)

Zımbanın şekli, hangi tür profilleri bükebileceğinizi belirler. İşte atölyelerde en sık bulunan türler:

Standart Yumruk (Düz Yumruk)

Sektörün "iş yükünü taşıyan" aleti. Genellikle basit bir şekle sahiptir ve geri dönüş flanşı olmayan parçalarda standart 90° bükümler veya basit açılar için kullanılır.

1. Kazboynu Yumruğu

Şeklinden dolayı bu adı alan kaz boynu zımbası, derin girintili bir profile (kabartma) sahiptir.

U-şekilli profillerin veya derin dönüş flanşlı parçaların bükülmesi için gereklidir. "Kesik" bölüm, metalin zaten bükülmüş kısmının, zımbaya çarpmadan geçmesini sağlar.

2. Dar Açılı Zımba

Bu zımbaların uç açısı oldukça keskindir (genellikle 30° ila 60°).

Bunlar öncelikle hava bükme işleminde kullanılır. Metali 90°'nin ötesine (örneğin 85°'ye) bükerek, metalin mükemmel 90°'ye geri dönmesini sağlayan "geri yaylanma"yı hesaba katarsınız. Ayrıca dar açılar oluşturmak için de kullanılırlar.

3. Pencere Kuşağı Delme

Pencere ve kapı çerçeve sektöründe sıklıkla kullanılan dar, özel bir zımba. İnce profili sayesinde çok dar alanlara girebilir veya karmaşık kasa profilleri oluşturabilir.

3. Sınıflandırma: Kalıp Çeşitleri (Alt Takımlar)

V-Kalıplar (Standart)

En yaygın kalıp türüdür. V şeklinde bir oluğa sahiptir.

• Tek V-şekilli kalıp: Tek bir oluğa sahiptir. Yüksek hassasiyetlidir, genellikle ağır hizmet tipi bükme işlemlerinde kullanılır.
• Çoklu V Kalıp (4 Yönlü Kalıp): Her iki tarafında dört farklı V açıklığı bulunan bir blok. V genişliğini değiştirmek için bloğu döndürürsünüz. Malzeme kalınlıklarını sık sık değiştiren atölyeler için idealdir.

Kenar Bükme / Düzleştirme Kalıpları

Sac levhalarda "kenar dikişi" (güvenli, katlanmış kenar) oluşturmak için kullanılır. Bu iki aşamalı bir işlemdir:

• Sac levhayı dar bir açıyla (yaklaşık 30°) bükün.
• Kalıbın düz üst kısmını kullanarak metali düzleştirin.

Kullanım Alanı: Dolaplarda, çekmecelerde ve elektronik cihazların muhafazalarında güvenli kenarlar oluşturmak için kullanılır.

4. Pres Freni Takım Çeşitleri: Karşılaştırma Tablosu

Yeni başlayanlar için en kafa karıştırıcı konulardan biri "Stil" veya "Standart"tır. Amerikan tipi bir zımba aletini adaptör olmadan Avrupa tipi bir tutucuya takamazsınız.

İhtiyaçlarınızı belirlemenize yardımcı olacak kısa bir karşılaştırma aşağıda verilmiştir:

Eğer çok çeşitli, düşük hacimli bir atölye işletiyorsanız (günde 10 kez ekipman değiştiriyorsanız), Avrupa takım tezgahları için Wila/Trumpf tarzı veya Hızlı Değişim Kelepçelerine yatırım yapmak, işçilik maliyetlerinden tasarruf sağlayarak bir yıl içinde kendini amorti edecektir.

5. Doğru Aleti Nasıl Seçersiniz?

Doğru aleti seçmek sadece şekil değil, fizikle de ilgilidir. En kritik karar V-kalıp açıklığıdır.

"Sekiz Kuralı" (Hava Bükme İçin)

Standart yumuşak çelik için, V-kalıp açıklığını seçerken genel kural şöyledir:

Örnek: 2 mm kalınlığında yumuşak çeliği büküyorsanız, 16 mm'lik bir V açıklığına ihtiyacınız vardır (2*8=16).

V-Açılış Seçim Kılavuzu

Daha küçük bir V-kalıp kullanmak yarıçapı daraltır ancak önemli ölçüde daha fazla tonaj (kuvvet) gerektirir. Daha büyük bir V-kalıp kullanmak tonajı azaltır ancak yarıçapı artırır.

Malzeme ve Sertlik

Sadece şekline bakmayın; çeliğin kalitesine de bakın.

• 42CrMo (Krom Molibden Çeliği): Yüksek kaliteli aletler için endüstri standardı.
• Sertlik: İyi bir aletin, dayanıklılık için yaklaşık 30 HRC'lik bir çekirdek sertliğine sahip olması gerekir, ancak yüzey sertliği (lazer veya indüksiyonla sertleştirme yoluyla) 50-60 HRC olmalıdır. Bu yüksek yüzey sertliği, dayanıklılık arıyorsanız kesinlikle çok önemlidir. Paslanmaz Çelik İçin Pres Bükme AletleriPaslanmaz çelik aşındırıcı olduğundan, daha yumuşak aletlerde aşınmaya veya hasara yol açabilir.

6. Bakım: Alet Ömrünü Uzatma

Aletler pahalı varlıklardır. Fabrikada aletlerin bakımını şu şekilde yapmanızı öneririz:

• Kullanmadan Önce Temizleyin: Her zaman zımba ucunu ve kalıp omuzunu silin. Sıcak haddelenmiş çelikten kaynaklanan freze pulları zımpara kağıdı gibi davranır ve zamanla aletinizin doğruluğunu bozar.
• Merkezi Yükleme: Küçük parçaları her gün makinenin tam aynı noktasında bükmekten kaçının. Bu, düzensiz aşınmaya neden olur. Takımı tezgah boyunca hareket ettirin.
• Doğru Saklama: Aletleri rastgele bir kutuya atmayın. Ahşap veya plastik astarlı bir alet dolabı kullanın. Saklama sırasında çelik parçaların birbirine temas etmesi, çiziklere ve eziklere neden olur.
• Yağlama: Ağır bükme işlemlerinde, sürtünmeyi ve iz bırakmayı azaltmak için koruyucu bir film veya yağlayıcı kullanın.

7.Son Düşünceler

Pres bükme takımları sadece bir metal blok değil; hassas bir alettir. Kaz boynu ve düz zımba arasındaki farkı anlamak veya "8 Kuralı"nı ne zaman uygulayacağınızı bilmek, üretim verimliliğinizi ve ürün kalitenizi doğrudan etkiler.
